【摘要】本文主要介紹臺達C2000變頻器在數控車床上的應用。
【Abstract】This paper mainly introduces the application of delta C2000 inverter in CNC lathe.
【關鍵字】 C2000變頻器;數控車床;FOCPG;單點定位控制
【Keywords】C2000 Converter; CNC lathe; FOCPG; single point positioning control
數控車床是一種高精度、度效率的自動化機床,可加工多種零件,數控車床的主軸控制往往需要良好的定位功能,這直接影響零件加工的效果。C2000變頻器的單點定位控制很好地滿足了這一控制要求。
1 、數控車床示意圖

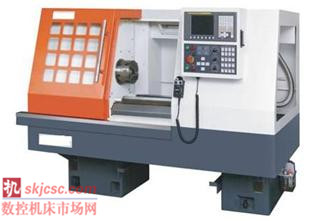

圖1 數控車床
2 、 車床加工流程
程序復位→機械回零→自動加工→循環啟動→調整轉速等參數,其中自動加工階段需要主軸定位功能。
3 、 單點定位控制介紹:
單點定位控制僅在FOCPG模式下使用,設置某個多功能輸入端子為單點定位控制,同時設置內部定位位置。變頻器在FOCPG模式下運行,該多功能端子輸入端子為ON時,變頻器開始減速至內部定位位置后停下來。單點定位控制過程如圖2所示。
圖2 單點定位控制圖
4 、 變頻器配置
C2000+PG
5 、 主要參數:
在完成自學習后,主要設置參數如表1。

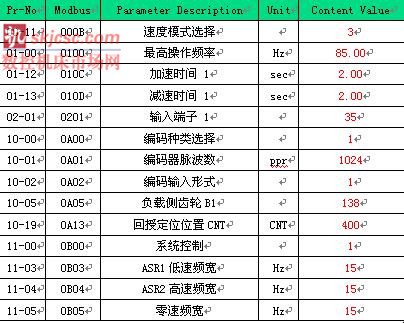

表1 變頻器主要參數
6 、測試結果:

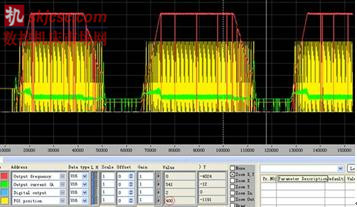

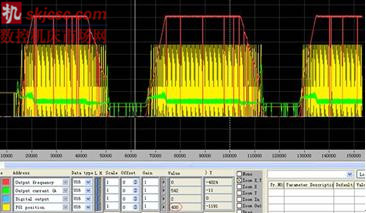

監測到的變頻器運行狀態如圖3和圖4所示。
圖3 變頻器運行狀態
圖4 變頻器運行狀態
從以上兩張波形圖可以看出不同時刻PG1位置都是400,這正是設置的內部定位位置,這證明C2000定位控制精度良好?! ?/font>
7 、推廣優勢
C2000控制能達工藝的精度要求;
相對于伺服控制簡單,成本降低,成本的降低主要來自兩方面:變頻器相當于伺服控制器成本低;變頻器拖動異步電機即可,相對于伺服同步電機進一步降低了成本。
8 、 結束語
臺達C2000變頻器的單點定位控制,能夠滿足數控車床的控制要求,這拓寬了C2000變頻器在數控車床行業的應用范圍。(文自:中達電通股份有限公司 )
