偏心工件夾具設計
2014-2-22 來源：數控機床市場網 作者： 陳洪峰
偏心工件一般分為偏心軸類、偏心盤類、偏心孔類等, 通常情況在車床上進行加工。普遍采用的方法是在四爪單動卡盤上, 或者利用彎板、花盤等簡單的工裝夾具, 通過較為復雜的調整偏心距、定位基準等工序進行加工。這些辦法操作過程復雜, 工件定位安裝調整困難, 對操作者技術水平要求較高, 一般進行單件零件的試制加工, 不能適應大批零件的生產, 難以保證產品零件的質量, 且生產效率較低。因此在加工偏心零件時經常使用各種專用夾具來進行裝夾加工。
1. 偏心夾具的設計思路
在夾具設計時, 必須使工件的加工質量、生產效率、勞動條件和經濟性等四方面達到辯證的統一, 其中能穩定地保證工件加工質量是最基本的要求。為了提高生產率, 夾具采用先進的結構和機械傳動裝置以及快速高效的夾緊裝置, 以縮短輔助時間。既要滿足產品零件大批量生產需要, 又要滿足工件加工質量、生產效率、勞動條件和經濟性的要求, 因此需根據工件的類型、技術要求等特點設計制造一些專用工裝夾具來實現。

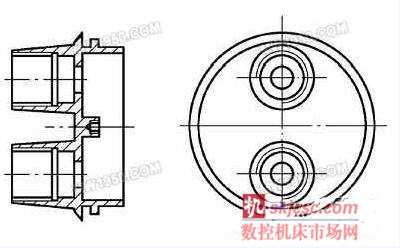

筆者在實際工作中遇到如圖1 所示的工件, 此工件要求車削加工端面上的兩個偏心孔及其內螺紋。
圖1 工件示意圖
采用常規夾具滿足不了大批生產的需要且操作復雜, 調整困難, 工件裝夾時間長。如果到專門的工裝模具加工企業外協加工該專用夾具, 其設計、制造成本費用較高而且往往達不到最佳使用效果。筆者根據工件的結構特點, 設計制造一種結構簡單、制造成本低廉、具有自動定心功能且重復定位準確、無須調整找正、操作方便快捷的專用偏心夾具, 特別適應于大批產品零件的生產。
2. 偏心夾具結構分析
(1) 夾具結構 該夾具整體結構如圖2 所示, 由工件定位、鎖緊裝置和夾具裝夾定位三大部分組成。
