多功用車床扳手的設計與制作--車床刀架扳手和卡盤扳手的優化組合

2020-2-3 來源：中山市第一中等職業技術學校作者：趙榮歡，孫天煥，羅健

1、產生背景

在普通車床和數控車床的實際操作過程中，拆裝工件和刀具是非常頻繁發生的工作程序，所以卡盤扳手和刀架扳手使用頻率非常高，在使用過程中容易出現亂拿亂放、錯拿錯放的情況，影響生產效率和車間管理，并存在一定的安全隱患，具體情況如下:

1) 一個產品在加工過程中需要經過多次工件、刀具的拆裝，由于機床配備的卡盤扳手和刀架扳手的基本尺寸是一樣的，外形結構相似，唯一的區別就是端部一凸一凹。因此實際工作中很容易拿錯，如果每次都花多幾秒找工具，積累下來，勢必對生產效率和經濟效率產生一定程度的影響。

2) 裝夾工件時憑卡盤扳手的力量往往不能夾緊工件，需要與加力桿配合使用，由于手柄強度不夠，容易造成手柄彎曲變形，具有安全隱患。如圖1 所示。

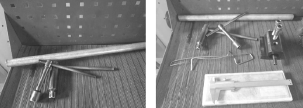

圖 1 彎曲變形的卡盤扳手

圖 2 兩扳手使用過程雜亂

3) 卡盤扳手和刀架扳手配件較多( 四個零部件)，如圖 2 所示。從車間 7S 管理的角度看，有精簡、整合的必要。

俗話說:“三分技術七分工具”，好的工具用起來得心應手，產品質量高，生產效率也高。針對以上問題，可否把卡盤扳手和刀架扳手合二為一，研發一個便捷、質優、一體，便于管理和使用的工具來改變這種現狀呢? 帶著這個想法，經過反復論證、設計，多次改進，終于完成了多功用車床扳手(刀卡組合扳手) 的制作。本文就該產品的工作原理、結構、功能及創新性等方面做簡單介紹。

2 、工作原理

該多功能組合扳手主要由扳手主體和手柄兩個部件組成，如圖 3 所示。使用起來手感更好，轉換便捷，很好的解決了原來卡盤扳手和刀架扳手配件較多、區分難，配合加力桿裝夾時手柄容易彎曲變形、強度不夠和管理亂的問題，大大的提高了生產效率。

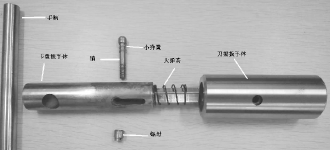

圖 3 組裝示意圖

其工作原理如下:首先在卡盤扳手方軸處套入大彈簧，卡盤扳手體與刀架體扳手相配合;然后銷套入小彈簧穿過刀架扳手體和卡盤扳手體，與螺母連接，銷和螺母與兩扳手體之間有一定的軸向間隙，用于保證滑移過程靈活;最后把手柄裝入卡盤扳手體的孔中，組裝完成。當手推刀架扳手體時帶動彈簧插銷機構滑移，滑移到銷孔位置時小彈簧的彈力讓螺母牢固的卡在銷孔，卡盤四方軸工作面露出，可以正常裝夾工件，如圖 4(a)所示;要切換刀架扳手時，手按銷頭，讓螺母與銷孔分離，大彈簧的彈力把刀架扳手體自動彈回原位，方孔露出并可以進行刀具裝夾，如圖 4(b) 所示。在機構設計時，一定要保證滿足兩種工作狀態下工作面的有效尺寸。

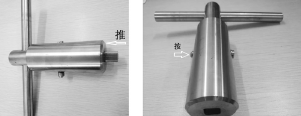

圖 4 卡盤與刀架之間的切換

3 、主要零部件( 或機構) 的設計：

3． 1 可相互配合的刀架板手體和卡盤扳手體。如圖 5 和圖 6 所示，首先把卡盤扳手設計做成剛性好的板手體，在尺寸上卡盤扳手體的外圓、方軸與刀架扳手體的內孔、方孔相配合，并保證存在小量的間隙，然后卡盤扳手體左端圓孔? 15 位置設計要合理，不能影響卡盤扳手體和刀架扳手體之前的滑動，右端四方軸要配合刀架扳手體來設計，而且要尺寸準確，做到夾緊工件時能伸出適當?shù)拈L度，當要夾緊刀具的時候回縮到里面，讓刀架扳手體的四方孔有合理的工作深度。

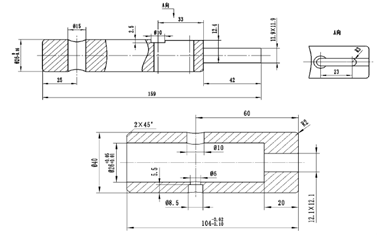

圖 5 相互配合的卡盤扳手體的設計

圖 6 相互配合的刀架扳體的設計

3． 2 彈簧插銷機構。在卡盤扳手和刀具扳手工作時，工作面有沒有固定機構是影響工作效率的重要因素，當沒有固定，在裝夾工件時用力壓卡盤扳手體，雖然能防止卡盤扳手插在卡盤上，起到保護作用，但裝夾一直要有壓力，并且還要對準卡盤扳手口，這樣不利于操作;當使用螺釘緊固方式時，頻繁松緊螺釘，大大影響拆裝工件與刀具的效率。為了達到便捷、快速的切換，我們在兩扳手體的連接部位加入彈簧插銷機構，設計如圖 7 所示。兩扳手體配合能靈活運動后就設計和加工彈簧插銷機構部位，由于卡盤扳手體要在刀架扳手體內自由的滑動，所以在卡盤扳手體精確的位置設計出行程孔，并把插銷孔 Φ10 做好，這兩孔意義重大，如何保證裝夾時的工作深度就靠這個尺寸的設計，同時刀架扳手體也要針對卡盤扳手體在適當?shù)奈恢迷O(shè)計出銷和螺母孔的位置。銷和螺母，如圖 8 所示，加入彈簧進行組裝，通過一推一按就能獲得卡盤與刀架扳手的切換，推上去就是卡盤扳手，按下去則轉換為刀架扳手。做到一推一按兩扳手相對滑動，構件動作靈活、反應訊速。

圖 7 兩扳手體彈簧插銷部位的設計

圖 8 銷和螺母設計

3． 3 手柄。設計出合理的手柄，與卡盤扳手體的孔相配，手柄長度要合適，不能在卡盤夾緊或松開過程中撞到床頭箱，提高裝夾過程中操作的靈活性并且手柄做到盡量的大，提高其強度。

在材料選用上，因?yàn)榭ūP扳手體、刀架扳手體、銷、螺母和手柄要具有良好的工作性能和切削性能，并有較高的強度，基于種種我們選用了常用的45#鋼材。兩個彈簧標準件，完成材料的采購。

4 、使用效果

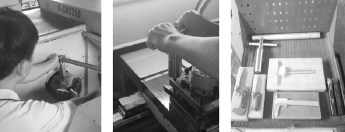

經過一個學期高強度的使用驗證，多功用車床扳手(刀卡組合扳手)完全達到設計的預期的效果，其使用性能和工作性能完全符合要求，并且課堂上同學不用再因兩扳手不好用而東奔西跑了，也不會經常拿錯扳手而浪費時間了，生產的效率得到了最大的優化，并且減輕車間 7S 管理的壓力，大大的提高了我們操作的規范性和職業素養。刀卡組合扳手以新奇的功能和效果在學校里大受歡迎。使用示意圖如圖 9 所示。

圖 9 應用示意圖
