數控車床進給伺服驅動系統選型與改造
2022-5-6  來源: 榆林職業技術學院 林學院  作者:王 海

     摘要:某中職學校一臺 CK-6140數控車床伺服系統電氣元器件開始老化、性 能 變 差、控制技術已經落后,經常出現死機等故障,從而造成加工工件報廢。因此,對該車床伺服系統進行改造升級,以還原車床功能,滿足工件加工要求。

     關鍵詞:數控車床;伺服系統;改造

     0、 引言

     隨著機加工行業的蓬勃發展,許多老舊數控機床長期工作導致性能變差,控制技術落后,有的甚至不能工作。通過對數控車床的改造,可以用較少的投入、較短的周期改善機床的使用性能和功能,同時節約設備的購置費。因此,本文著重介紹數控車床進給伺服驅動系統的選型與改造,對今后機床的伺服系統改造有著積極的意義。

     1、 進給伺服驅動的性能要求

     數控車床的進給伺服系統是數控裝置與車床執行部件的樞紐,數控車床性能的好壞在很大程度上是由進給伺服裝置性能決定的,所以,進給驅動系統性能的開發和研究是本次數控車床改造的關鍵技術之一。

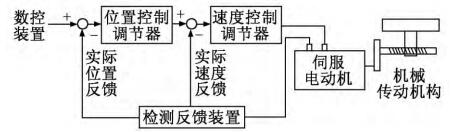

     進給伺服系統是通過編程指令或機床操作而生成脈沖指令,經過一系列處理反饋,最后實現數控車床刀具位置和運動速度的控制系統。它一般由位置控制、速度控制、伺服電動機、檢測裝置和機械傳動機構組成,系統的組成如圖1所示。


圖1 進給伺服系統的組成

     進給驅動系統性能的高低決定著數控車床質量的好壞,所以,數控車床對進給伺服系統各部件都有很高的要求,具體有以下幾點:①調速范圍寬;②輸出位置度高;③穩定性好;④動態響應快;⑤負載特性要硬;⑥響應速度快且無超調;⑦高性能電動機;⑧伺服系統
的可靠性高,使用方便,維修購買成本低。

     2、進給伺服系統的分類以及選擇

     數控車床的控制形式有開環控制和閉環控制兩種,閉環控制又分為半閉環和全閉環控制。

     (1)開環控制伺服 系 統:該控制系統沒有檢測反饋裝置,驅動元件大部分選用步進電動機,被廣泛應用于精度要求不高的經濟型數控機床中,如圖2所示。

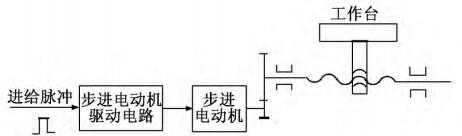

圖2 開環控制伺服系統框圖

     (2)半閉環控制伺 服 系 統:檢測反饋裝置裝到伺服電動機的非輸出軸端上,調試方便,可以獲得比較穩定的控制特性,如圖3所示。

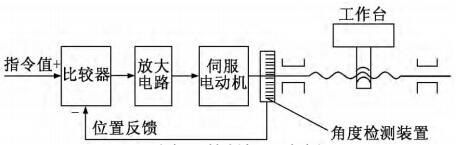

圖3 半閉環控制伺服系統框圖

     (3)全閉環控制伺 服 系 統:位置檢測裝置被裝在車床工作臺上,調試時,其系統穩定狀態很難達到,如圖4所示。

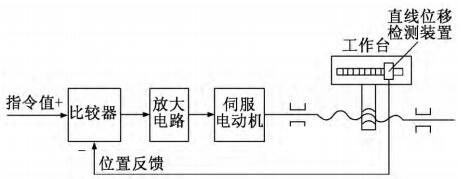

圖4 全閉環控制系統框圖

     通過分析上述各進給驅動系統的特點,為了提高進給驅動系統的性能以滿足對車床加工精度的要求,本次數控車床改造選擇半閉環控制伺服系統。

     3、CK-6140進給伺服驅動系統的改造設計

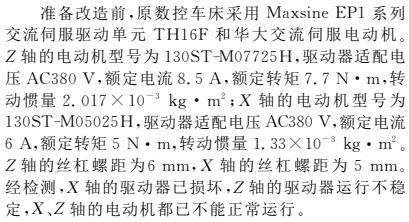

     3.1 數控車床進給驅動系統的現狀



     3.2 確定進給伺服系統的改造方案

     3.2.1 進給驅動裝置的選擇

     進給伺服驅動裝置的選擇與數控裝置的選擇是密不可分的,所以選擇進給伺服驅動裝置必須參考已選擇的數控裝置。進給伺服驅動裝置的選擇需要考慮各動軸的進給速度、工件的加工精度、加工范圍、傳動方式等。目前大部分數控系統生產廠家都提供與自家生產的數控系統相匹配的進給伺服驅動系統,所以,數控系統選擇完畢后,進給驅動裝置也基本確定了。

     選擇進給驅動裝置除了考慮上面因素外,還應考慮以下幾方面:

     (1)經濟性:所選的驅動裝置性價比要高。
     (2)穩定性:能保證無故障時間比較長。
     (3)可靠性:選擇的進給驅動裝置安全性一定要有保障。
     (4)可操作性:驅動裝置易于操作,便于維護。由于原車床的 X、Z 軸的電動機和X 軸的驅動器都已經不能工作,Z 軸的驅動器運行又不穩定,同時原車床系統是廣州數控系統,考慮到性能的匹配,選用了廣州數控設備有限公司的進給伺服電動機以及進給伺服驅動器。

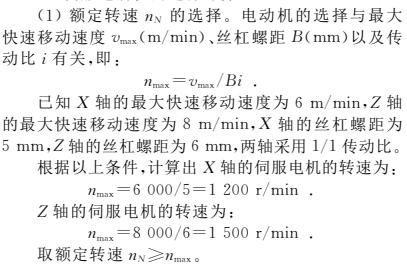

     3.2.2 伺服電動機的選擇計算



     (2)伺服電機額定轉矩的選擇。改造之前,X 軸電動機的額定轉矩為5N·m,Z 軸電動機的額定轉矩為7.7N·m,本次改造,X 軸和Z 軸的電動機額定轉矩不能小于原電動機的額定轉矩。所以,本次改造X 軸選擇額定轉矩≥5N·m 的伺服電動機,Z 軸選擇額定轉矩≥7.7N·m的伺服電動機。

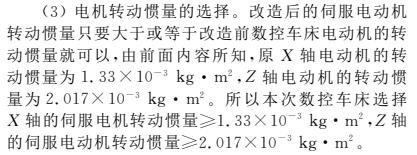

     根據上面對伺服電機額定轉速、額定轉矩和伺服電動機轉動慣量的選擇,再根據CK-6140數控車床的技術參數,最終X 軸和Z 軸分別選用廣州數控設備有限公司的130SJT-M060D和130SJT-M100D型伺服電機。所選電機參數見表1。

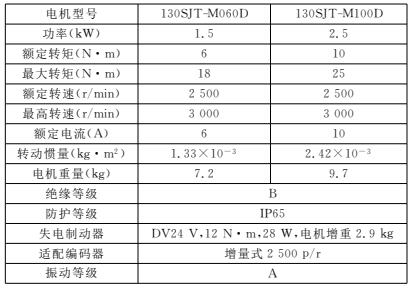

表1 電機參數表



     3.2.3 伺服驅動器的選擇

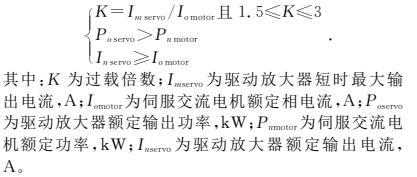

     伺服驅動單元是控制伺服電機高精度定位系統的一種設備。當 X 軸和Z 軸的電動機選取好后,我們根據進給驅動器和電動機的相關要求來選擇伺服驅動器。伺服驅動器的選擇必須要與伺服電動機相匹配,即以過載倍數作為參考值,電流匹配為原則。為了能使伺服放大器和所選伺服電動機完全匹配,必須要滿足下列幾點要求:



     如果伺服進給系統要求轉動慣量和動態時間響應都很高時,那么過載倍數 K 也選擇一個較大值。一般盡可能選擇過載倍數≥2,這樣伺服進給系統的性能比較好。根據上面條件和《DA98A 交流伺服驅動單元使用手冊》,X 軸和Z 軸伺服驅動單元都可以選配 DA98A-30*驅動器。

     3.2.4 工作電源

     為了降低電源、電磁場干擾對伺服驅動器的影響,我們可以運用隔離變壓器給伺服驅動器供電。而隔離變壓器的選擇,應根據驅動系統的額定容量、負荷率和占載率來決定:當伺服電動機額定功率≥1kW 時,只能選用三相隔離變壓器供電;當單個軸時,取隔離變壓器容量大于等于伺服電動機額定功率的80%為宜,客戶可以在伺服電動機額定功率的70%~100%之間選取隔離變壓器容量;當兩個軸以上時,取隔離變壓器容量大于等于總伺服電動機額定功率的70%為宜,客戶可以在總伺服電動機額定功率的60%~80%之間選取隔離變壓器容量。

     本文中,X 軸的伺服電動機功率為1.5kW,Z 軸的伺服電動機功率為2.5kW,取總伺服電動機功率的70%為隔離變壓器容量,則 (1.5+2.5)×70% =2.8kW,因此選用容量為 3.0kW 的 伺 服 隔 離 變 壓器。隔離變壓器規格見表2。

     根據以上 要 求,DA98A-30* 驅動單元的工作電源選擇型號為 BS-300的隔離變壓器。

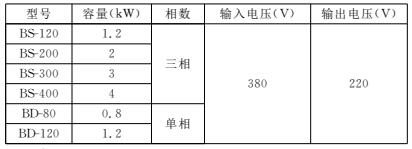

表2 隔離變壓器規格表



     4、結束語

     數控車床進給伺服驅動系統改造研究,就是利用進給驅動系統的性能要求來合理選擇 CK-6140數 控車床的伺服控制系統、伺服電動機、驅動器以及工作電源。通過本次對車床進給伺服系統的改造,不僅讓閑置的機床運轉起來,而且大大提升了車床的進給速度、工件的加工精度和加工范圍。
