瓦爾特應用案例：以銑代磨以銑代擠中的技術攻關

2016-6-7 來源：瓦爾特作者：

文/薄維斌中航工業金城南京機電液壓工程研究中心工藝工程部

高速加工，尤其對具有大去除量金屬加工特點的航空制造業而言，是實現高效率制造的核心手段。起源于德國學者Carl.Salomon博士的假設：“線速度超過一定值后，隨著線速度的增加，切削溫度不升反降。”經過多年的實踐，該假設得到證實。特別是在1992年，德國Darmstadt工業大學的H. Schulz教授詳細闡述了高速切削加工的概念及其涵蓋的范圍，他認為對于不同的切削對象，如下圖所示的過渡區即為通常所謂的高速切削范圍，那是當時金屬切削工藝技術人員所期待實現的切削速度。如今，高速切削作為面向21世紀的一項高新技術，因其具有高效率、高精度和高表面質量的基本特征，越來越多的實踐應用證明了其能產生巨大的技術經濟效益。

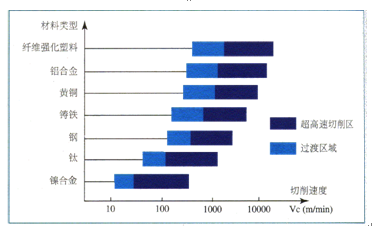

圖1. 面向不同切削材料的高速切削加工范圍

針對某型號產品，在銑削高硬材料和銑削高精度轉子柱塞孔的生產過程中，我們通過高速銑削的方法，應用德國瓦爾特的標準與非標刀具，以銑代磨、以銑代擠，最終實現了設定的目標，完成了技術攻關，有效提升了整體制造水平。

在實際加工中，我們主要有兩個應用方向：第一，利用高速切削加工超硬材料。傳統及國內同行普遍采用磨削加工，不僅效率低、單件工時較高，而且使用磨頭消耗大，刀具成本高。盡管近年來隨著CBN、金屬陶瓷、陶瓷等刀具的應用，漸漸開始使用新的切削方式加工超硬材料，但是普遍存在切削區域局部溫度高，有精加工面表層金相組織變質的現象。高速加工會降低切削區域溫度，引起我們的興趣。第二，是在加工有色金屬（尤其是鋁合金）時的應用，為降低在薄壁、細深腔等對切削力較為敏感的零件的切削變形，切削深度要經量選低，但切削深度低，在傳統的機床上，零件的加工效率自然降低，高速加工轉速高、進給快，可以有效彌補切削深度變小的效率損失。

以銑代擠

以生產某柱塞泵產品為例，其中關鍵配合孔材質為鑄銅、尺寸為φ10，公差要求為0.005，圓柱度要求0.003，粗糙度要求0.2，孔長徑比為6。為保證該孔的尺寸及技術條件要求，原工藝方法為鏜、擠加工，即先鏜加工預留合適的擠光余量由擠光刀加工。盡管效率較高，但存在最大的問題是：鑄銅材料有缺陷，往往在擠光的過程中不可控，合格率不高。并且擠光工序為最后工序，工序報廢后經濟損失較大。

在引入高速銑機床后，以及深入了解了高速銑削理論后，我們決定使用高速銑的方法來進行技術攻關。我們的工藝實踐策略為粗、精加工嚴格分離；分層銑削；定期檢測更換精加工刀具。

粗、精加工分離。主要是刀具的分離，粗加工以快速去除余量為主，主要采用螺旋插銑的銑削方法，對刀具要求不高。精加工加工策略與初加工完全不同，對刀具對跳動及刀尖尺寸要求高。對刀具的要求首先體現在幾何尺寸上，首先要求刀具夾持后的跳動不大于0.004，這項指標體現的是工具供應商在刀柄和刀具制造上的綜合實力，在瓦爾特工程師的指導下，我們通過反復夾持試棒測量，得出：瓦爾特熱漲刀柄的反復定位精度不大于0.002，夾持瓦爾特銑刀后，刀尖跳動不大于0.004，遠遠高于0.008到0.012的平均水平，滿足了刀尖跳動要求。另外，瓦爾特工程師根據我們零件的工況，在刀具幾何角度上選取了大前角、大螺旋角的刀具、在材料上選擇了耐高溫的刀具材料，以及硬度高、摩擦系數小的涂層材料，有效減小了加工阻力，避免在加工過程中出現振動問題。實踐證明，刀具加工過程中，不僅接觸角度大，多刀齒同步工作，切削進刀退刀平穩，還進一步減少了振動，更耐磨，刀具壽命也更長。

分層銑削。主要是在精加工的過程中，我們對現有常用的銑削方式進行了一定的試驗和摸索，發現：螺旋下刀銑無法滿足零件圓柱度和光度要求，圓柱度最好在0.015，光度不超過0.4；側銑無法滿足零件的圓柱度要求，加工后孔上大下小有0.008-0.01的錐度，分層銑的方法能夠同時改善圓柱度和光度水平，但分層銑削的分層深度直接影響著零件的加工效率，經試驗在經濟性和質量的平衡下，分層厚度為0.4。這是銑削的關鍵參數。

定期檢測并更換精加工刀具。精加工刀具直接影響質量，如此精度的尺寸，刀具磨損超限的結果就是產品超差。使用目視刀具涂層磨損情況，與使用高倍的對刀儀檢測，能有效檢測刀具磨損情況。在涂層脫落或刀尖跳動超出0.006的情況下及時更換刀具，有效的保證了產品的穩定性。除此之外，刀具磨損后經國內專業的刀具廠商返修，也節約了大量的刀具成本。

按每批產品50件投產來計算，提升效果如下：

以銑代磨

生產中，有相當大一部分產品需要在熱處理后進行加工，尤其是高硬度材料（HRC55以上）。對回轉類零件，一般采用內、外圓磨床加工，非回轉類零件一般采用坐標磨床，效率極低，經濟性也不好。

我們應用高速銑削解決了這些問題，不僅實現了高效、低切削力，在某些場合完全取代坐標磨床的作用。主要應用特點如下：

加工余量對以銑代磨加工的效率影響非常大。一般側銑加工余量不大于0.02，否則刀具急劇磨損。

線速度嚴格按刀具樣本制定值調整。因為新的加工理念使生產環節的積累不足，而刀具使用指南是廠商技術積累的成果，要有“拿來主義”。以往，我們在加工高硬材料方面可謂空白，偶爾加工HRC48-52材料過程中，總會出現加工效率低、刀具熱磨損速度快、刀具出現崩刃現象、產品加工后還有啃刀現象、加工精度不穩定等問題。在與瓦爾特工程師多次交流后，我們從源頭（刀具選型：我們選取瓦爾特超硬加工系列材料，采用小前角、小螺旋角、不等齒距、不等螺旋角的刀具幾何尺寸系列，能有效的增加刀具韌性，耐熱性高），過程（參數應用，主要是采用低切削量、高轉速、高進給的參數組合，一般將切削深度不大于0.04，轉速提升至75m/min,進給在40M/min）優化了加工順序及采用螺旋進、退刀方式，以及刀具翻新（刀具一旦磨損鍍層磨損至刀具發白或磨損量超過0.012，進行返修），這樣一個完整的刀具應用管理周期進行了全面的調整。可以說，完整解決方案的應用，有效保證了目標的最終達成。

刀具一定有針對性，一般加工高硬材料的刀具材料均為特殊開發，嚴格控制刀具材料中粒度不大于0.02的粒子不低于80%，鈷含量不高于3%，加入鈦、鈮、鉬、鋁的等元素，采取合理的熱處理工藝手段，選取硬度高（HV>3500）摩擦系數小于0.25的涂層，采用物理氣相沉積的涂層方法，使刀具材料的綜合性能得到保證。
