繼帶分屑槽的銑刀片在高效粗銑加工中取得成功,伊斯卡將這一先進概念移植到T490可轉位銑刀上,推出新型銑刀片T490 LNMT 1306PNTR-FW。
新刀片采用了伊斯卡束魔技術合金牌號IC830。受歡迎的牌號與分屑槽切削刃的結合,確保了刀片對鋼、馬氏體不銹鋼及鐵素體不銹鋼(ISO P材料組)的高效銑削,這也是該銑刀片的主要應用領域。另外,還能實現對奧氏體不銹鋼、雙相不銹鋼、PH沉淀不銹鋼(ISO M材料組)及高溫合金(ISO S材料組)的高效銑削。
為裝夾于標準T490-13刀體定位槽而專門設計,銑刀片高效分屑槽切削刃具有以下優點:撕裂(破碎)切屑至細小切屑;降低了切削力及消耗的切削功率;提高了銑刀加工的穩定性;有助于排屑;顯著提高了玉米銑刀的加工性能。
源于上述諸多優點,夾持分屑槽銑刀片應用于粗銑加工時效率顯著提高,特別是加工系統剛性差,或大懸伸,工件夾持剛性不足乃至薄壁件的加工。另外,新銑刀及銑刀片的組合為機床功率受限以及在窄槽或深腔加工中排屑困難的加工提供了理想的解決方案。

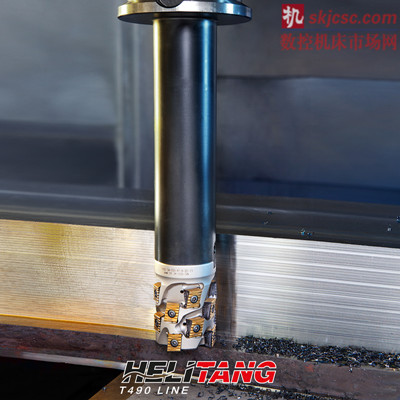

帶4個切削刃的雙面立裝銑刀片T490 LNMT 1306PNTR-FW既可裝夾于T490-13玉米銑刀體也可夾持于面銑刀體及立銑刀體。為了獲得搭接效應,優化碎屑,推薦相鄰排屑槽的刀片依照分屑槽的差別設計而交替安裝。主要應用于深腔方肩銑及需要采用玉米銑刀對工件邊緣進行修整銑削的場合。
當銑刀片T490 LNMT 1306PNTR-FW應用于玉米銑刀,最大切削寬度ae max受以下因素制約: ae max = 0.4×D,當銑刀懸伸H ≤ 1.5×D;ae max = 0.3×D ,當銑刀懸伸1.5×D < H≤4×D;ae max = 0.20×D ,當銑刀懸伸4×D < H≤4.5×D;ae max = 0.15×D,當銑刀懸伸H > 4.5×D。(D :銑刀直徑,H:銑刀懸伸,建議銑刀懸伸最大不超過4.5×D)銑刀片應用于面銑刀時最大切削寬度與銑刀懸伸之間的關系:ae max = 0.3×D ,當銑刀懸伸H ≤ 3×D;ae max = 0.2×D ,當銑刀懸伸3×D < H ≤ 4×D;ap max < 10 mm。
