長懸伸應用中的挑戰--液壓夾頭加長刀柄
2018-3-2 來源：肯納金屬 作者：-
肯納金屬公司解決了在深孔鉆孔、長懸伸應用和重載夾具應用中長期存在的刀具穩定性問題
在工件的深孔腔內鉆孔具有極大的挑戰性。你可能已經嘗試過錐柄鉆和加長鉆頭，即使這些整體硬質合金鉆在沒有穩定支持的情況下也容易定心不準。你可能用過特別加長型的鉆夾頭來解決這個問題，這些裝置不僅價格昂貴，而且還要受限于特定長度。DA和ER 型筒夾加長裝置可能還值得試一試，但這些裝置設計不緊湊，在長懸伸應用中，任何一點跳動或不平衡的效應都會被放大?？准庸ぞ纫渤霈F問題，刀具壽命縮短了，在你降低進給率嘗試保持鉆頭的正常操作時，生產率也降低了?？霞{金屬為這些問題提供了一個更好的解決方案。
數十年如一日
位于賓夕法尼亞州拉特羅布的肯納金屬公司最近開發了一款液壓夾頭加長刀柄可以解決這些問題，同時還可增加靈活性并降低成本。肯納金屬公司的資深全球產品經理（刀柄產品） MichaelSchuffenhauer 描述道，公司在過去 30 年一直在生產液壓夾頭產品，因此非常熟悉與這些產品相關的廣泛的產品技術。這款新型刀具產品應用了這些廣泛的產品技術。
»我們詢問客戶，´你們在深孔腔和復雜型腔工件應用中是如何鉆孔的？你們在超過夾頭和夾具后的區域操作有困難嗎？´»他說道。»我們想知道他們是怎樣面對這些問題的，以及他們目前解決方案的有效性是怎樣的。然后我們就開始研發一個更好的解決方案。»
液壓刀柄為您排憂解難
肯納金屬最新推出的液壓刀柄加長型產品系列可以方便地實現這個目標。Michael Schuffenhauer列舉了這個產品與目前其他產品不同的主要特點。這些特點包括：
-在 2.5 x D 時的跳動量小于 3 μm/0.00012in（是其他最接近競爭性產品的一半），具有超長的刀具壽命和出色的孔加工質量。-動平衡設計，25,000 rpm 時平衡等級為 G2.5，因此在高主軸轉速時可以顯著緩解振動。
-因為在刀柄采用液壓夾具裝置，所以可進一步緩解振動。
-內冷通道可使冷卻液到達加工部位 - 無需軟管或接頭。
-允許采用超纖細設計方案，舉例而言，12 毫米的鉆頭可以使用 20 毫米的夾頭進行夾持（或 ½英寸的鉆頭使用 ¾ 英寸的刀柄）。
-提供多種英制和 公制的縮徑套產品，可以在最小成本的情況下確保最大的靈活性。
-可以安裝刀柄尺寸最小 3 毫米(0.125 英寸)的鉆頭和鉸刀。
-適合旋轉和靜態應用。
»我們生產的 HC Extension 裝置能夠滿足客戶對模塊化刀柄靈活性的需求，同時又能幫助他們避免定制產品的費用以及其他限制性條件的麻煩，還有對使用傳統刀柄要求的限制，»MichaelSchuffenhauer說道。»我們相信，這款產品具有更好的性能和便用性，并且很快能夠成為市場上具有領先地位的鉆頭延長
裝置。顯然，這是一款非常出色的產品。»
極佳的便用性
便用性意味著無需熱縮機。軸向可調整刀具長度可達 10 mm (0.393 in.)。柄部末端有一個特別磨制的倒角，可以方便地插入液壓刀柄內。特別準備的扳手平面可以進行安全方便的操作，無需使用扭矩扳手。一體式設計無需擔憂污染以及因維護而導致的停機時間。最為重要的是，夾具裝置的設計避免了不同操作員在緊固時的不同差異。
»這一點很重要，»Michael Schuffenhauer提到。»在使用傳統夾頭系統時，在換刀時施加的扭矩值會有很大的不同，增加了刀具跳動或定心不好的可能性。其他競爭性的液壓夾頭延長裝置也有同樣的問題。但在使用我們的產品時，不會出現緊固扭矩偏大或偏小的問題。不僅是具有極高的精確性，而且是每次換刀后都有極高的精確性。»
滿足對更高性能的要求
對于產品的各種性能而言，其設計非常簡單 - 只需將任何一款 h6 等級的刀柄放入 HC 延長裝置中，擰緊裝置端部的夾緊螺釘直至其安裝入位。這將導致裝置內部的液壓活塞向前移動，壓緊定位套筒，從而對刀具進行夾持。
在 2.5 x D 位置測量的與刀柄面之間的總跳動量不會超過 3 μm (0.00012in.)，延長裝置具有出色的平衡性能，因此是當今高速加工機床刀具的理想選擇。
在一天結束的時候，Michael Schuffenhauer 說道，客戶希望能夠實現最安全、最經濟，以及可預測的加工方式，并且盼望刀具和機床設備都操作簡便。HC延長型刀柄能夠滿足所有這些標準以及更高的要求。»
如果你從一個更高的層次看這個產品的話，HC 延長型刀柄同時具備筒夾的靈活性以及熱縮刀柄的精確性，同時其安裝設置又比這兩款產品都更加便捷。你可以在各個方面都取的最佳的性能。因為 HC產品具有極佳的精確性和平衡性，你不會面對在使用機械夾具裝裝置時遇到的刀具壽命短和性能差的問題。我們很高興在我們的產品線中新增了這樣一款產品。»
肯納金屬公司生產的液壓型延長刀柄具有整體式內冷通道，在所有鉆孔和鉸孔應用中可延長刀具壽命并提高鉆進率。

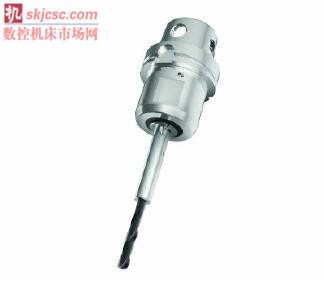

在與 KM 快換式刀柄配合使用時，肯納金屬公司的液壓型延長刀柄可以讓之前復雜的設置變得更加快捷，更加具有預測性。

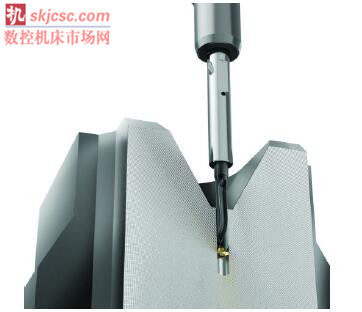

因為使用肯納金屬公司最新推出的液壓型延長刀柄，邊角部位的鉆孔以及深孔鉸削都不再困難。
