變速箱殼體加工尺寸偏移原因與解決方案

2020-5-11 來源：上海汽車變速器有限公司作者：張璐

摘要:介紹了一例非設備故障引起的加工尺寸偏移問題，通過對工件定位夾緊執行元件的動作順序及機床夾具液壓控制方式的深入分析，確診了加工尺寸偏移發生的原因，采取合理的方式解決了加工尺寸偏移的問題。我公司某變速箱殼體機加工生產線由 3 個工位共 3 臺機床組成，3 臺機床均為單主軸雙托盤交換加工的形式。3 臺機床所使用的夾具均為恒輪公司設計制造的液壓夾具。該生產線的 20 工位使用牧野品牌加工中心經供應商改造后配以恒輪公司制造的液壓夾具對殼體進行加工，10、 30 工位使用恒輪品牌加工中心。

1.故障現象與設備例行檢查

產品批量生產之后，20 工位常出現殼體底面上的孔系位置尺寸整體偏移的情況，偏移無固定方向，呈現隨機性，加工極易產生廢品，質量難以控制。對機床進行了例行檢查，機床絲杠、導軌無明顯磨損現象，主軸端跳、徑跳和拉力均正常，主軸夾頭及刀柄接觸面無磨損情況，定位軸、進給軸的重復定位精度在機床合格指標范圍內，機床性能良好。查詢重點轉向該工位的液壓夾具，經檢查，夾具上定位面、定位銷和夾緊頭均無磨損松動情況，液壓油溫度壓力均正常。變速箱殼體及其夾具如圖 1 所示。

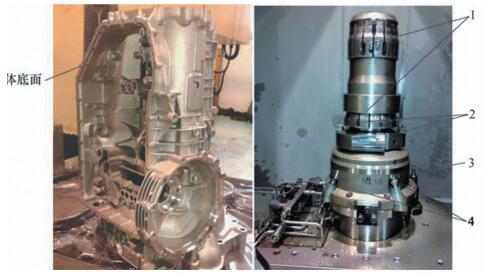

圖 1 變速箱殼體及其夾具示意圖

1. 脹套 2.定位面 3.定位銷 4.夾緊頭

2.夾具工作原理的分析

深入分析該工位夾具及其液壓控制的工作原理 :

（1）殼體的定位與夾緊。殼體的定位由夾具上的雙脹套、定位面和定位銷實現，夾緊由夾具上一周均布的 4 個夾緊頭完成，遵循先定位、后夾緊的順序原則。殼體在 10 工位上已加工完成在 20 夾具上定位所需的基準平面、銷孔及與雙脹套接觸的基準大孔。夾具上的雙脹套限制了殼體的橫向移動與轉動、垂直方向移動與轉動，定位面限制殼體的縱向移動，定位銷限制殼體的縱向轉動，導致殼體的 6 個自由度被完全限制。殼體上料后，夾具上的定位面、定位銷已與殼體接觸，此時圖 2 夾具裝配圖中所示的活塞下腔存在著一定壓力的液壓油，當執行殼體夾緊指令時，活塞下腔的液壓油卸壓，活塞在碟簧作用下帶動 拉桿、壓板和橫銷同時向下運動，拽動雙脹套向下移動，脹套沿斜面外漲，與殼體基準大孔緊密接觸，實現殼體的定位。殼體夾緊所用 4 個夾緊頭在液壓油的作用下縮回，夾緊指令發出后，液壓油卸壓，夾緊頭依靠其內部的彈簧復位而伸出，其倒角與殼體喇叭口接觸并壓緊，外撐于殼體喇叭口，實現殼體的夾緊。負責殼體定位夾緊的這 5 個液壓執行與彈簧復位機構均可視為單作用液壓缸，在無液壓壓力狀態下為殼體的定位和夾緊 ; 殼體放松時，液壓油進入單作用液壓缸推動活塞運動，使外脹的雙脹套形變復原、4 個夾緊頭縮回，殼體即可從夾具上取下。

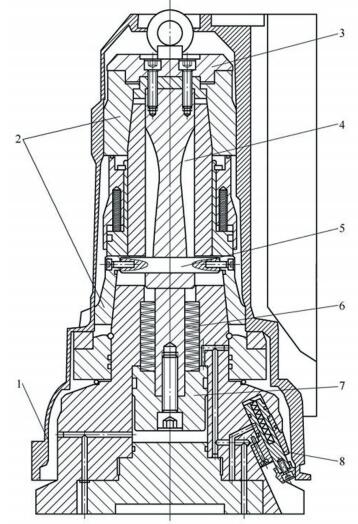

圖 2 夾具裝配圖

1.殼體 2.雙脹套 3.壓板 4.拉桿 5.橫銷 6.碟簧 7.活塞 8.夾緊頭

（2）夾具液壓控制原理。圖 3 所示為該工位恒輪公司制造夾具的液壓原理圖，分析夾具上與殼體夾緊放松有關的夾緊、放松，并檢測液壓接口。

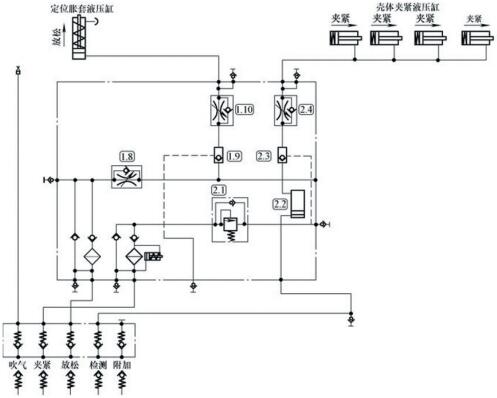

圖 3 夾具液壓原理圖

殼體放松指令發出后，液壓油通過耦合器進 入放松接口，流經濾芯、單向閥及單向節流閥 1.8 后，一路通過液控單向閥 1.9、單向節流閥 1.10 進入定位脹套液壓缸，液壓缸中的活塞上移，雙脹套形變復原 ; 另一路通過液控單向閥 2.3、單向節流閥 2.4 進入 4 個殼體夾緊液壓缸中，4 個 夾緊頭縮回，殼體放松。殼體夾緊指令發出后，液壓油進入夾緊接口，通過濾芯、單向閥后，其中一路到達液控單向閥 1.9 的控制口，將該液控單向閥頂開，殼體放松狀態下定位脹套液壓缸中的液壓油沿單向節流閥 1.10、液控單向閥 1.9、單向節流閥 1.8 及單向閥，從放松接口流出，定位脹套液壓缸的活塞在碟簧的作用下往下移動，雙脹套脹開，殼體定位 ; 另一路液壓油在壓力上升到頂開順序閥 2.1 的彈簧后進入無桿活塞缸 2.2，同時到達液控單向閥 2.3 的控制口，待無桿活塞缸 2.2 中的活塞被液壓油頂?shù)叫谐套钅┒藭r(shí)液壓油壓力升高，這時升高的壓力油才會頂開液控單向閥 2.3，使殼體放松狀態下 4 個殼體夾緊液壓缸中的液壓油沿單向節流閥 2.4、液控單向閥 2.3、單向節流閥 1.8 及單向閥，從放松接口流出，4 個殼體夾緊液壓缸的活塞經彈簧復位，夾緊頭伸出，殼體夾緊。殼體的定位脹套液壓缸與殼體夾緊液壓缸的動作存在先后順序 : 液壓油先到達液控單向閥 1.9 的控制口，使定位脹套液壓缸中的液壓油泄壓，殼體完成定位動作 ; 由于順序閥 2.1 和無桿活塞缸 2.2 的存在，殼體夾緊液壓缸的動作需等到液壓油壓力上升到頂開順序閥 2.1 的彈簧，進入無桿活塞缸 2.2，待 2.2 中的活塞運動到行程最末端，液壓油壓力升高到足以頂開液控單向閥 2.3 時，4 個夾緊用液壓缸中的液壓油才會泄壓，夾緊頭伸出將殼體夾緊。液壓元件 2.1 和 2.2 的存在，使殼體先定位、后夾緊的正確動作順序得以實現。理解殼體正確的定位夾緊順序是進一步分析和解決問題的關鍵。

3.機床的夾具液壓控制分析

恒輪公司按照自己制造的恒輪加工中心配套設計了該生產線 3 個工位的夾具，前文已述該 20 工位使用牧野的機床配恒輪公司的夾具，在此將生產線 10、30 工位的恒輪加工中心與 20 工位牧野加工中心的夾具液壓控制部分進行對比分析。（1）恒輪加工中心的夾具液壓控制。如圖 4 所示的恒輪加工中心夾具液壓原理圖，夾具托盤中間液壓耦合器上共有 5 個通道，其中通道 1 為氣路通道，用于殼體定位面的壓縮空氣吹塵 ; 通道 2 為殼體夾緊時壓力油輸入 ; 通道 3 為殼體放松時壓力油輸入 ; 通道 4 的管路聯接到圖中機床上的壓力繼電器，液壓油在殼體夾緊后從通道 4 返回到該壓力繼電器，用于殼體夾緊的壓力監測 ; 通道 5 封閉不用。液壓油通過電磁換向閥實現殼體的夾緊放松切換。這 5 個通道分別聯接至恒輪公司制造夾具的吹氣、夾緊、放松、檢測和附加接口。

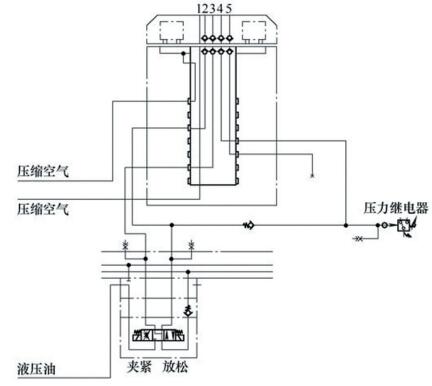

圖 4 恒輪加工中心的夾具液壓原理圖

（2）牧野加工中心的夾具液壓控制。對比該工位牧野加工中心的夾具液壓原理圖（見圖 5），牧野加工中心的夾具液壓控制除了分別負 責兩個托盤上夾具殼體夾緊放松的兩組液壓閥外（第一組液壓閥用于上料托盤上殼體的夾緊放松，第二組液壓閥用于加工區域托盤上殼體的夾緊），還存在第三組液壓閥，該組液壓閥只有一路液壓油輸出，聯接至托盤 3 上的夾緊裝置 3，而機床其實并不存在第3個托盤。通過現場檢查，發現該第三組液壓閥的液壓管路聯接至夾具的檢測接口。

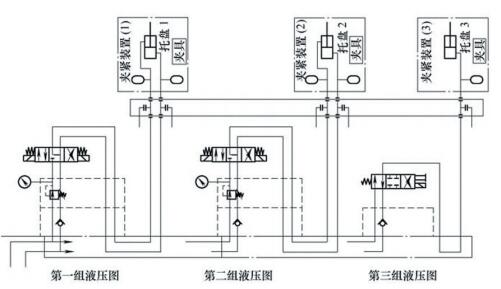

圖 5 牧野加工中心的夾具液壓原理圖

4.加工尺寸整體偏移問題的解決

通過前文的敘述可知，在恒輪機床液壓的夾具控制部分和夾具的液壓管路中，通道 4 聯接到壓力繼電器，作用僅僅是監測確認殼體的夾緊狀態，對夾具上的執行元件不起驅動作用。而在牧野加工中心上，由于第三組液壓閥的輸出管路聯接到了夾具的檢測接口，經過該通道的液壓油參與了夾具上 4 個殼體夾緊液壓缸的動 作驅動。觀察第三組液壓閥與第一組液壓閥上電磁閥線圈的得失電情況可知，在殼體夾緊指令發 出后，兩電磁閥同時動作，除了夾緊接口有液壓油輸入夾具，檢測接口的液壓油也開始輸入，使得液壓油快速到達圖 3 中液控單向閥 2.3 的控制口，順序閥 2.1 對殼體定位夾緊動作先后順序的作用失效，出現定位脹套液壓缸與殼體夾緊液壓缸同時動作，由于管路長短等因素，甚至出現夾緊液壓缸先動作的情況，反映在殼體上為定位夾緊動作同時進行，甚至夾緊先于定位，造成殼體無法正確定位，且定位狀態不同，導致加工尺寸無固定方向整體偏移的情況發生。在第三組液壓閥的輸出管路上增加管式單向閥，如圖 6 所示，確保輸出的液壓油由于單向閥的封閉作用無法進入夾具的檢測接口，而該電磁閥線圈的得失電動作不做修改，目的在于使檢測接口管路中用于壓力監測的油液在殼體放松后，可以通過單向閥從該電磁閥卸壓，實現與恒輪加工中心夾具液壓控制一致的功能。經過改進后殼體先定位后夾緊的正確順序出現，加工尺寸整體偏移的問題得到解決。

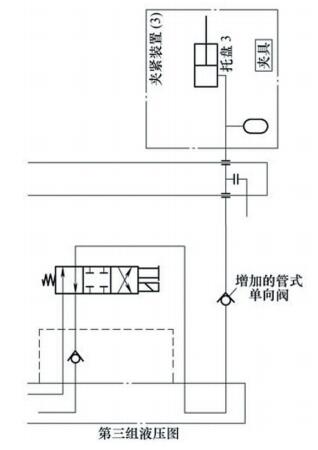

圖 6 增加管式單向閥示意圖

5.結語

本文敘述的加工尺寸偏移一例并非設備故障引起，主要原因?yàn)樵O(shè)備改造供應商在實施改造時未充分理解兩種品牌加工中心夾具液壓控制方式的區別，也未深入分析恒輪品牌夾具工件定位夾緊執行元件的動作順序，使得兩種品牌的機床與夾具的匹配出現問題。通過維修人員的自主維修，對機床與夾具工作原理的深入分析和最終解決，提高了維修人員的故障分析能力，為設備維修中加工尺寸偏移問題的分析判斷開辟了新思路。
