Chainflex電纜用于Still 立體倉庫EK-X系列揀選機
能量和信號怎樣通過滾軸從起重架傳輸到揀選機的駕駛室？Still EK-X分揀機的設計師找到了答案：使用拖鏈專用的Chainflex電纜。易格斯和Still通過大量測試表明，這種電纜不僅適用于拖鏈，同樣也適用于滾軸。
橙色的機械在眾多倉庫、物流配送中心分揀工廠中非常常見，因為橙色的Still叉車、拖車、揀選機在這個領域知名度極高。這家公司是德國漢堡凱傲集團的子公司，世界第二的叉車制造商。
EK-X系列立體倉庫揀選機是一款性能卓越的產品，駕駛員可以在立體倉庫的狹窄通道里穿行到達特定的庫位。揀選機可以上升到12米的高度。模塊化設計的原理可以適應不同的應用要求，比如客戶可以挑選駕駛室、升降桿、操作臺、電池系統，以及使用客戶化的設計。
細致的設計 – 精確到每個細節
凱傲倉庫系統有限公司的羅伊特林根工廠負責開發和制造這種設備，該工廠年產2000臺物流設備，制造精良，細節完美。作為凱傲倉庫系統的供應商，易格斯對此印象深刻。
易格斯與凱傲的合作優化EK-X系列的起重機架。需要減少起重架電氣和液壓管線的安裝空間。凱傲窄通道叉車產品經理Achim Schwarz說：“我們原本配備的偏轉點與多邊形元素并形成一個半圈的小輪。但新的升降桿安裝空間有限要求使用滾軸解決方案。”
“起旋”帶來的煩惱
Still 已經在小型的揀選機上使用過這種伸縮結構，表現良好。但EK -X系列需要引導較長電纜運行，側邊導向的滾軸略有改善，但是測試表明這種結構并不適用。凱傲電氣工程師Volker Haspel說：“電纜通常在短暫運行后發生起旋。”
為了解決這一難題，他們找到了移動電纜專家易格斯，這家公司在移動供電領域為客戶服務超過25年。易格斯Chainflex 產品經理Andreas Muckes說：“易格斯最早只專業生產拖鏈，起初拖鏈往往能工作很長時間，而電纜的使用壽命卻很短。于是易格斯開始研發拖鏈專用電纜。”
電纜截面：分層成纜還是成束絞合
易格斯發布了Chainflex高柔性電纜，這種電纜與普通的電纜有個最大的區別：非分層成纜。分層成纜在長節距圍繞中心形成多層結構，再裝入管型的外護套。當電纜在拖鏈中運行，內半徑的芯線被壓縮，外半徑的芯線被拉伸。電纜就要承受不均衡的拉伸力，從而破壞了電纜的絞合結構，造成電纜形變，結果就是“起旋”，最終導致芯線破損而失效。
易格斯在詳細研究了電纜失效的原理后，使用完全不同的電纜設計結構。芯線先絞合成束，芯線束再以很小的節距圍繞抗拉中心元件絞合。中心元件不僅僅用于填充，并且還具有去應力的效果，效果與使用鋼絲繩相似。此外，擠壓成型外護套作為高強度的編織結構提供額外保護。這些措施都是為了減少電纜的受力，并保持穩定的結構。
用于拖鏈的電纜同樣適用于滾軸？
這種電纜結構更復雜，生產過程更繁瑣。但這些努力都是值得的，芯線及整根電纜在彎曲運行時保持均勻受力。Andreas Muckes表示，這種結構的電纜不產生起旋，因此這是我們最重要的設計原理。
現在的問題是：絞合成束的Chainflex僅僅適用于拖鏈，還是用于滾軸同樣有效。易格斯在自有實驗室進行了模擬真實環境的測試，凱傲也進行了大量測試。機械設計師Matthias Fohrer表示：“這項測試具有一定的復雜性。需要還原起重架的相對運動和裝載機行駛中產生的下降力，還必須考慮到電纜受到的拉伸力。”令易格斯工程師驚訝的是，凱傲對這項測試投入了大量的精力。Andreas Muckes說：“很少有公司會對此如此重視。”
起重架的電纜新標準
在兩家公司的測試實驗室里的結果表明：成束絞合的電纜可成功應用于滾軸。特殊外護套材料和工藝保證了耐用性。Still設計師于是決定：將這種電纜列為EK-X起重架的標準電纜。標準要求電纜具有成束絞合結構和TPE外護套。為了與起重架及液壓管更加配合，易格斯還將原本藍色的電纜外護套改成了黑色。
成熟的設計，完全經測試
Chainflex電纜可用于4.5米-12米的揀選機。毫無疑問電纜需要承受極大的負載，設備經常需要持續使用，因為起重架基本都處在不斷的運動中。Chainflex電纜在揀選機的應用中也如拖鏈一樣需要大量往返運動。Still 為起重架的升降滾軸結構找到了最合適的電纜解決方案。電纜專家易格斯同樣在這個應用中開拓了更寬廣的應用領域，他們意識到Chainflex電纜不僅適用于拖鏈，還能在滾軸應用中有出色的表現。

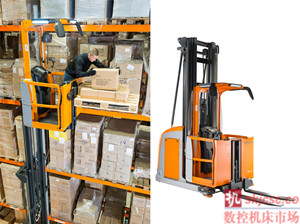

圖片注解1314-01：立體倉庫的高性能窄通道叉車：EK-X 系列揀選機垂直起降高度達12米。駕駛室可以到達這個高度。
圖片注解1314-02：動力和信號在起重架上傳輸可達14米，每次都要在最高到最低間運行。

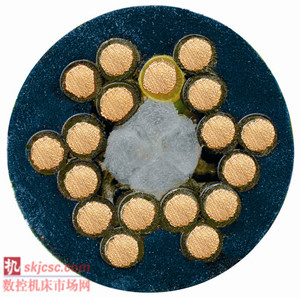

圖片注解1314-03：Chainflex電纜的成束絞合結構專為拖鏈應用而設計。不管在拖鏈還是滾軸的彎折運行中都不會產生起旋。
圖片注解1314-04：在這個項目中凱傲系統設計師與易格斯電纜工程師緊密合作。結果證實Chainflex電纜不僅可用于拖鏈，也是滾軸的理想選擇。從左至右：Andreas Muckes,易格斯Chainflex電纜產品經理；Achim Schwarz, Still GmbH 窄通道叉車產品經理；Matthias Vohrer, 凱傲機械工程師；易格斯銷售工程師Michael Fuchs ； Volker Haspel，凱傲電氣工程師 。于羅伊特林根。

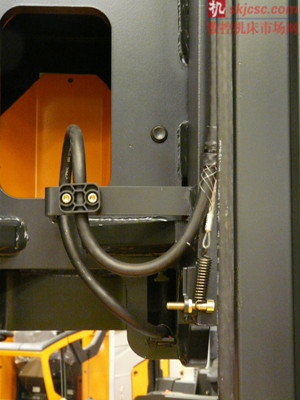

圖片注解1314-05：通過電纜夾固定，保持作用于拉伸力相對恒定。
“igus" , "Chainflex", “Easy Chain”, “E-Chain”, “Energy Chain”, “Energy Chain System”, “ReadyChain”, “Triflex”, “iglidur”, “igubal”, “DryLin” 和 “Polysorb” 是聯邦德國法律保護商標，同時在其它一些國家也受到當地法律保護。（ 文自：易格斯拖鏈軸承倉儲貿易（上海）有限公司 ）
