小批量汽車沖壓模具技術的研究及應用

2023-6-29 來源：中國第一汽車集團有限公司作者：馬望閆彥

隨著社會不斷發展，人們的生活方式也在發生著改變，一成不變的生活節奏已不能滿足人們的日常需求，私人定制的個性化生活已經開始被越來越多的人所接受。據統計，美國有 85% 的汽車消費者會選擇定制化汽車，而日本也有將近80% 的消費者會選擇個性化汽車定制。

汽車定制化可大致分為 3 個級別 : 第一個級別就是簡單的對車身顏色、輪輞樣式及內飾選材等方面進行固有化的裝配 ; 第二個級別為大規模定制化，就是汽車供應商進行模塊化生產，用戶可以根據個人需求對車輛的動力及車身材料等進行自主選擇 ; 第三個級別為分散個性化生產，這是汽車定制服務的最高級別，其拋棄了流水線和模塊化生產的固有模式，可完全按照用戶的需求進行個性化生產，比如勞斯萊斯車型，就是完全按照用戶的需求進行裝配，真正做到了純手工定制化生產，并保證每臺勞斯萊斯車型都是獨一無二的。

我們依據以上幾種定制化級別，應用到汽車車身外觀，就是對車身沖壓件的變更。傳統的沖壓模具開發周期長、成本高，已不適合開發周期短、批量相對較小的定制化生產的開發特性，這就需要尋求一種適應多產品、小批量的沖壓模具技術及標準。根據以上思路，我們參照汽車產量的不同，結合不同的模具開發模式，細化研究小批量汽車的模具生產方式，不僅起到了降低生產成本和提高產品質量的目的，也促進了定制化汽車的應用。

一、基于小批量技術研究

1．規劃與工藝

小批量模具根據生產總綱領，可大致分為試制工裝（如圖 1 所示）、半工裝（節約修沖模具）、全工裝模具（如圖 2 所示）等，半工裝模具根據產量的不同，又可對模具結構進行不同等級的劃分，達到節約工裝成本的目的。

圖 1 試制工裝

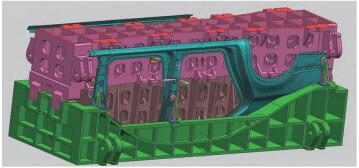

圖 2 全工裝

首先，確認半工裝與全工裝模具的平衡點。根據實際生產經驗，車型總生產鋼領在 5000 臺份以上，建議采用全工裝批量模具的開發方式 ;對于總綱領低于 5000 臺份，根據車型的實際規劃鋼領，進一步進行分解，對于總綱領低于 100臺的，建議采用純試制工藝及試制工裝的形式的進行模具設計制造 ; 總綱領在 100-5000 臺之間，建議按照量產工藝進行模具設計制造，而此綱領區間的模具結構及工裝形式，根據零件的復雜程度和重要程度進行差異化區分，采用半工裝與全工裝相結合的方式，而且模具結構在大批量模具的基礎上進行減配優化。

將以上討論進行整理，詳見表 1:

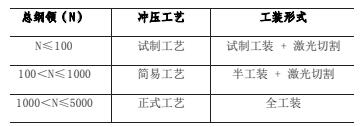

表 1 車型規劃與工藝工裝關系表

2.模具技術標準

綜合考慮產品的重要程度和難易程度，可分為三大類 : 外覆蓋件、高強鋼零件和其它零件。外覆蓋零件表面質量要求較高，工藝設計和模具結構盡可能分析充分，從而保證產品質量，將返修工時控制在合理范圍之內。高強鋼零件因其屈服強度較高，材料成型時的流動會導致模具磨損嚴重，因此批量大的話，要適當提高工作部位材質強度，必要時需要對模具局部進行淬火。其它零件可依據行業標準進行設計開發。

（1）模具材質

一般分為鑄造模具及鋼板模具，鑄造模具需要制作泡沫實型，然后鐵水澆鑄而成，鋼板模具是在采購型材的基礎上進行加工。鑄造模具的模座選用材料為 HT300，鋼板模座選用材料為 45鋼。對于模具工作部位的材質，試制模具因批量小，一般材料采用 HT300 和 45 鋼，若生產綱領較大，需要提升模具材質，一般材料選用 MoCr鑄鐵或 Cr12MoV。

（2）導向結構

模具導向方式大致分為導板或導柱兩種方式（見圖 3），批量較小的模具利用模具本體加工面進行導向，不需要安裝導板或導柱等導向。批量較大的車型可根據實際情況增加導板或導柱。通常根據零件的重要程度和復雜程度去判斷是否增加導向，其目的是保證零件尺寸的穩定性和一致性。

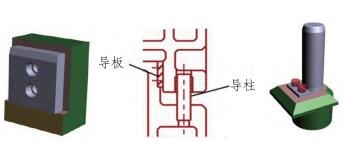

圖 3 導板導柱示意圖

（3）側翻結構（CAM）

側翻結構可分為斜楔翻邊和側翻機構翻邊。側翻機構較為簡單，在小批量模具中，負角翻邊的零件通常采用側翻機構。側翻機構與傳統的批量模具的斜楔結構不同（見圖 4），它一般實現水平方向翻邊，導向面與工作臺平行。用斜楔機構翻邊的時候，要將零件旋轉到合理的角度，以滿足斜楔翻邊需求，盡量避免成型類翻邊。

圖 4 側翻機構

（4）加強筋參數

正常量產模具對壽命、強度要求較高，因此型面、主筋、副筋參數較大。小批量模具因其生產數量少，模具壽命要求沒有批量模具那么高，因此降低模具結構參數標準是可行的。

綜合以上因素，總結歸類具體參數，模具技術標準詳見表 2。

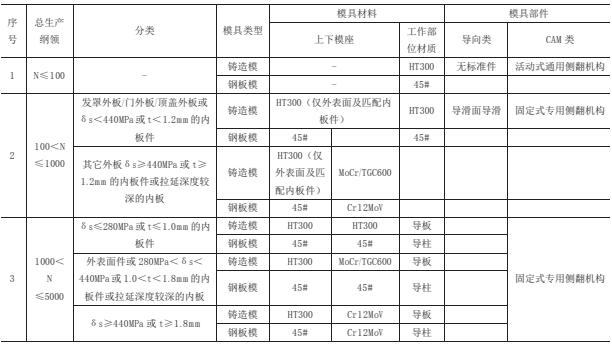

表 2 模具技術標準表

3.支架 / 胎具的激光切割技術

小批量零件在生產規劃時，修邊沖孔多數采用激光切割加工工藝，應用定位支架 / 胎具的結構來實現切割時的定位。為規避以往的激光切割定位支架 / 胎具重復定位精度低、制作效率低、成本高、不易存放等缺點，可以從設計技術、結構開發、制作工藝三方面來進行優化。

（1）設計技術

①基準統一。定位工裝對零件的定位基準

要與零件的 RPS（定位點系統）文件保持一致。RPS 文件中標明了零件的定位孔和定位面，在整車的加工制造、檢測及模具、檢具、夾具設計制造中都應按照 RPS 文件確定的定位系統確定基準點，因此在激光切割定位設計時也要遵循這個標準，保持定位系統的一致性（如圖 5 所示）。

圖 5 激光切割支架示意圖

②回彈校型。由于車身鈑金件型面比較平緩，局部強度低，尤其是外覆蓋件，零件本身形狀固化強度不足，沖壓完成后，零件型面或多或少會出現回彈或塌陷問題。為保證零件在切割過程中與檢測和裝配狀態下一致，需在零件切割部位增加局部回彈校型結構。

③支撐面選取原則。支撐截面應考慮定位的穩定可靠，以及支架 / 胎具的鋼性和強度。選取原則是盡量靠近工序件的邊緣、避免和修邊線重疊或靠近、避免選取在過度圓弧區域等（如圖 6所示）。

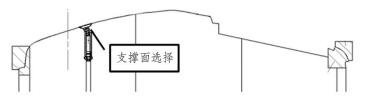

圖 6 支撐面選擇

（2）結構開發

激光切割定位支架 / 胎具采用薄鋼材插裝結構（如圖 7 所示）, 薄鋼材厚度為 1.5mm，材料為 Q235。斷面上以 50mm 為增量 , 每隔100--200mm 設計一個插腳，底板上也相應地設計插槽。整個結構先進、合理、緊湊。對于型面特殊的大型定位支架 / 胎具可以考慮設計若干個卡板來增強支架的強度和剛性。

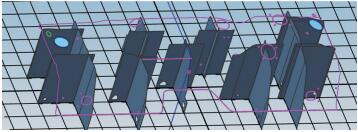

圖 7 激光切割插裝結構圖

（3）制作工藝

激光切割定位支架 / 胎具完全采用 CAD/CAM 一體化制造技術，使得復雜的三維零件定位問題轉化成了較簡單的二維數控編程問題，降低技術門檻。整個加工可實現單工序加工，使用激光切割機就可以完成全部的加工。激光切割支架三維圖如圖 8 所示。

圖 8 激光切割支架三維圖示

二、典型件示例

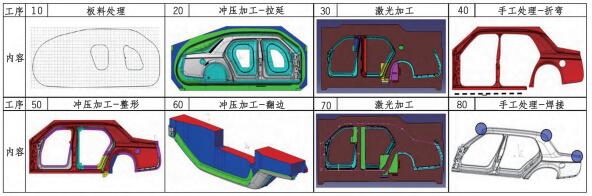

以某車型側圍外板零件的生產工藝為例，介紹上述標準的應用。側圍外板總綱領為 200臺，采用試制工藝，規劃八工序，一序板料處理，用激光切割對板料進行成形前預處理 ;二序拉延成形，用簡易拉延模具對板料進行成形壓件 ; 三序激光加工，采用激光切割支架定位，對拉延工序件進行初修 ; 四序手工處理，使用通用墊鐵對工序件指定區域折彎 ; 五序翻邊整形，用簡易模具對折彎工序件進行翻邊整形處理 ; 六序翻邊，使用專用翻邊機構對工序件擺放特定角度進行翻邊處理 ; 七序激光加工，采用激光切割支架對工序件進行精修 ; 八序手工處理，對前序翻邊工藝豁口進行補焊修復處理。簡易模具材質采用 HT300，局部工作部分進行表面處理，此案例選用本技術標準即可滿足車型綱領規劃，又可減少生產準備周期，同時能達到降低工裝成本的要求。工序簡圖詳見圖 9。
