摘要：介紹木工加工設備疊板機控制工藝，提出電氣控制系統的控制策略,設計變頻器控制方案。系統采用極簡化的控制方式，取得滿意的運行效果。
關鍵詞：木工疊板機；變頻器；急加減速
一、引言
木板加工的設備，主要有剝皮機、整形機、木工旋切機、自動疊板機等組成生產線；一個圓木通過薄皮機外皮給剝開，然后通過整形機把彎曲的圓木整成比較圓的木材，再到木工旋切機上把圓木旋切成木板，并且按設定長度裁切后，通過選材把廢木板留下，把加工好的木板通過疊板機自動疊好。
二、疊板機的工作原理：

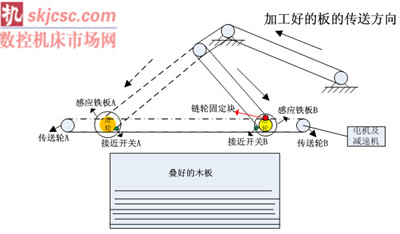

疊板機的主要系統如下圖：
說明：
1、電機通過皮帶和減速機連接，減速機的輸出通過鏈輪和傳送輪A、傳送輪B進行連接，并且鏈輪和滑輪做固定，在鏈輪動作時，滑輪向左、向右滑動，把傳送帶上的木板疊好；
2、 當傳送帶上的接近開關（沒有畫）感應到有木板時，電機開始工作；
3、 當滑輪動作到左邊，接近開關A感應到信號，給出停機命令，并且要求停機之后，還在接近開關A的感應范圍內；
4、 當傳送帶上的接近開關再次感應到有木板時，電機開始反轉，從左邊向右邊移動，當接近開關B感應到信號時，停機，并且要求停機之后，還在接近開關B的感應范圍內。
三、GK500變頻器介紹
GK500迷你型變頻器特別針對小功率應用場合設計，不僅體積小，操作簡單，而且同樣具備開環矢量控制模式，和V/f控制模式可選，以及多種頻率給定方式，包括數字給定，模擬量輸入，脈沖輸入，端子控制，PID控制，簡易PLC 控制，通訊控制等方式。
四、 變頻器的應用：

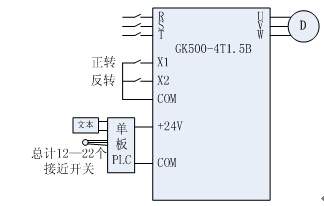

1 、 變頻器的接線圖：
2、 變頻器的運行命令有單板的PLC給定，確定正轉、反轉，頻率給定方式為變頻器的面板電位器；

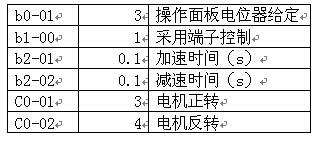

3、 變頻器參數：
4、 控制重點：
1) 變頻器帶電機，讓滑輪向左滑動，到接近開關A感應到之后，必須在感應鐵板A的范圍內，要求要急速減速。
2) 急減速過程中變頻器不能報故障，客戶之前在使用過程中經常會出現此情況，影響生產。
3) 吉泰科使用智能急減速功能后，完美的解決了客戶即要求快速停機，又不會報警的問題，疊板精度控制在±2mm以內。
五、 結束語
以上應用均經過多個應用場合，長期使用，運行平穩，控制效果優秀，獲得用戶好評
