機器人柔性激光切割高精度低成本解決方案
2016-12-9 來源：轉載 作者：-
1. 機器人柔性激光切割在汽車行業的應用
機器人柔性激光切割在汽車行業的應用正變得日益普遍，這跟激光技術的發展和機器人精密軌跡控制技術的完善密不可分。機器人柔性激光切割以其柔性多變的解決方案形式及成本相對進口五軸機床低很多的優勢，使得汽車廠商開始嘗試并逐步批量購買使用。
機器人柔性激光切割的方式多種多樣，既可以做成單機器人切割平臺，又可以組合成柔性加工生產線。涉及的工件主要是兩種不同類型的零部件：一種是金屬件通過擠壓或者拉延形成的3D車體結構件和覆蓋件，包括熱成形件等；另外一種是管狀金屬結構件，包括排氣管、交叉梁等。覆蓋件傳統的生產方式是通過開模具沖壓，然后再進行沖孔模和切邊模等工序。熱成形件和管件通過昂貴的五軸激光切割機床來完成。正因為高昂的設備成本，所以只有某些合資品牌的汽車廠商才有能力采購進口五軸機床。而機器人激光三維切割應用往往得不到認可，但因涉及的因素眾多，本文希望通過供需雙方的市場變化來闡述機器人柔性激光切割解決方案的優勢。
2. 汽車用戶需求的變化帶來新商機
新形勢下汽車使用需求出現不同的態勢，這和過去車型單一且變化少的特點不一樣，客戶需求多樣化和個性化使得某種車型在中國銷售過百萬的情形將成為歷史，越來越多新車型涌現，而且老款車也每年都需要進行或大或小的改進。大部分車出現逐步批量縮小的趨勢。因為有些汽車廠商無法預測和保證將來該車型的銷量和穩定的產量，所以開始嘗試低成本的機器人激光柔性切割設備或生產線。這種趨勢從汽車備件市場開始，不斷地向工程機械、客車、農用車和電動車等領域拓展并普及。2013年出現了批量化采購設備的成功案例，用戶嘗到甜頭、確保低風險之后，開始大批量用此取代傳統的開模具沖壓沖孔切邊模式。
3. 傳統汽車行業應用的普通機器人在激光切割上的尷尬
我們有必要和大家探討一個問題，為什么汽車行業使用了那么多工業機器人，而此前卻在激光切割行業遭到質疑，答案有三個層面。一是汽車行業機器人應用主要集中在精度要求低的點焊、弧焊、噴涂及搬運等，而汽車行業激光切割應用往往要求很高的位置精度，且對小圓等小軌跡精度有很高的要求。另一方面取決于機器人效率，一般機器人各個軸關節運動控制速度比較慢，同時機器人手臂重量過大不適合高速運動。一些機器人雖然重量較輕，但剛性存在不足。第三方面是機器人剛性。剛性差的機器人抖動厲害，機器人循跡性差，而且機器人變形厲害，無法準確達到工件數模中需要切割的精確位置。
4. 史陶比爾的突破和解決方案
針對汽車行業需求，史陶比爾在激光行業推行RX160L倒裝方式龍門結構機器人柔性切割系統解決方案（見圖1）。該系統有以下幾方面突破：
（1）大尺寸機器人具有寬幅面 采用RX160L機器人，2.05m的球型工作區域，切割臺面寬度可以達3m，超過昂貴的五軸機床工作臺寬度，一般汽車零部件尺寸都在RX160L倒裝機器人工作區域內，有些大工件也可以通過移動平臺來實現。而一般機器人都是非球型工作區域，所以實際切割中會遇到死角，迫使切割中斷，重新起弧切入，這讓汽車行業客戶無法接受。
（2）機器人手臂重量輕、剛性好 史陶比爾采用整體鑄造管狀結構保持剛性，材料選用變形較小但重量輕的航空鑄鋁，因此，RX160L機器人手臂質量只有250kg。
（3）機器人的機械精度差異 機器人機械精度除了剛性差以外，最重要的差異在于機械傳動的誤差，而機械傳動的誤差主要體現在減速器上。一般機器人的減速系統都很龐大，而且都是采用普通減速器結構，齒輪間隙大，無法滿足機器人柔性激光切割在汽車行業的需求。而史陶比爾采用的獨特專利減速系統JCS，公司將一百多年在精密機械上的經驗技術成功應用于機器人上。這就是為什么史陶比爾比爾可以在小孔切割上得到客戶認可的原因。
5. 基于RX160L倒裝的柔性解決方案
基本型解決方案為固定工作臺面式的，其特點是占地面積小，通過機器人安全信號對產品分區，用戶可以同時固定多個工件的工裝夾具，只要集成安全系統可以保證，機器人就可以在不同的工位切換，切割和上料不耽誤，這也是最經濟實惠的解決方案。這在汽車備件市場和很多批量較小的場合得到客戶的青睞。
其他柔性解決方案是基于RX160L機器人的開放性展開的，通過不同形式的擴展軸和變位機構進行演變。比如單一平臺大幅面型，雙向雙移動平臺、單向雙移動平臺及移動平臺上拓展單個或者旋轉變位機進行聯動同步切割。汽車零部件品種繁瑣，工藝復雜，多機器人平臺組可以很好適應汽車行業的需求；同時工件的上下料、轉運、倉儲都可以采用機器人來執行，充分利用了機器人柔性的特點，這樣機器人柔性切割系統就演變成了多機器人協作集中控制平臺。
6. 五軸機床技術成功移植到機器人上
離線編程技術和自動生成工裝夾具是機床行業得到推廣的關鍵技術之一，這些技術在機器人領域的開發和成功應用，使得機器人柔性激光切割解決方案和汽車行業應用客戶無縫鏈接。傳統的機器人編程方式是在線示教編程，示教編程本身費時
費力，特別是汽車覆蓋件或者管件，需要切割的都是復雜空間曲線，示教無法達到設計要求，即便降低要求，示教成本也是客戶無法接受的。機器人激光切割離線編程軟件的應用使得編程時間大大縮短，而且不影響在線加工。ROBOTMASTER軟件進行STAUBLI RX160L機器人離線編程的界面如圖2所示。
ROBOTMASTER機器人離線軟件可以虛擬真實的切割環境，包括機器人、激光切割工具頭、工件及夾具。軟件可以快速設置和優化最佳機器人切割姿態，如果系統出現干涉或者超出范圍，軟件會智能提示。機器人離線編程可以完全脫離實際機器人，生產和編程互不耽誤，最大程度提高生產效率。
通過離線軟件還可以自動生成精密的工裝夾具。PEPS離線軟件是專門為STAUBLI定制開發的機器人激光切割離線編程軟件。它能夠提供自動生成工裝夾具程序，用戶可以根據工件三維數模來選擇工裝夾具并可進行微調。正在利用PEPS離線軟件進行人工微調自動生成的工裝夾具如圖3所示。設計好合適的夾具后系統自動把夾具所需的板材合理布置在一個平板上，通過機器人可以直接切割出夾具所需要的板件，最后拼裝出合適的工裝夾具。
7. 切割效率由集成方案及集成經驗決定
高效率加工是五軸機床在汽車行業推廣的一個重要因素，而目前大部分汽車廠商不接受機器人的最重要原因也是拿單個機器人的加工效率和五軸激光切割效率對比產生的。而我們認為效率是由集成方案優劣和集成經驗決定的。很多集成商選用不適合激光切割的普通機器人，效率低下且效果差，影響了汽車行業用戶對這個領域的認知，否定了機器人方案。我們提出的觀點是優秀的集成商會選用高精度的機器人整合到精密的系統結構中，并根據不同的用戶產品由基本型演化成不同的機器人柔性切割方案，可以采用單機、雙機或多機和平臺數量之間進行組合。
集成商集成能力高低決定了最終切割效果和效率。德國JENOPTIK是史陶比爾公司的激光應用集成商，采用史陶比爾定制開發的T X90激光切割專用機器人、定制輕型切割頭和獨有的BIM（Beam-In-Motion）技術。該設備的小孔定位精度能夠達到± 5 0 μ m ， 直線速度＞12m/min。 如果產品產量比較高，JENOPTIK公司可以提供雙機器設備或者多機器人解決方案。如圖4所示，JENOPTIK定制的機器人正在進行熱成形高強度鋼切割，這在德國大眾POLO車型上很早就得到了成功應用。

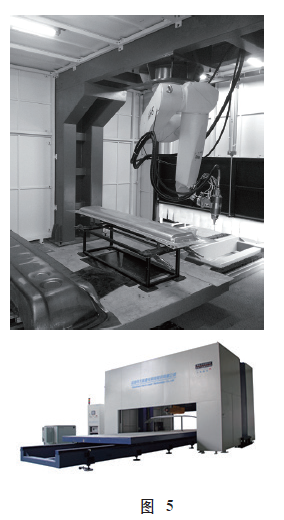

深圳大族激光在汽車行業應用的機器人激光切割解決方案如圖5所示，分別展示了機器人和整個系統外觀部分。系統和五軸機床的外型類似，但系統的柔性更勝一籌，這個系統包含兩個移動工作平臺，機器人在兩個平臺上的工件間切換，非工作的移動平臺推出來進行上料。深圳大族激光三維激光切割部劉旭飛經理告訴我們，這套系統的客戶是一個客車制造廠，車廠設備負責人對此非常滿意，不僅切割效果好，而且效率高，雙工位平臺不會浪費上料的時間，目前這個客戶已經購買近十臺史陶比爾機器人設備。而且他們計劃重新設計一條沖壓線，用機器人柔性生產線來取代一條模具沖壓線，包括過程中的物料轉移也是通過機器人來完成，這條線的
機器人用量可能會高達幾十臺。據劉旭飛經理介紹，這個項目初始階段，客戶還是非常猶豫的，在昂貴的五軸機床和機器人系統之間進行抉擇，最后在實際測試和各種性能參數保證的情況下依然只采購兩臺機器人進行小范圍測試。當用戶看到最終驗收時的效果后，開始把購買的臺數擴大，并有了將來批量采用機器人的目標。這也給我們一些啟示，國內的各種車廠要初步接受機器人柔性激光切割方式還需要一定的時間，集成商需要進一步提高機器人集成能力，提高系統精度和速度，特別是系統的安全、穩定性，讓汽車行業用戶逐步開始批量采用機器人柔性激光切割解決方案。
史陶比爾會和系統集成商一起不斷完善產品性能來滿足汽車行業的各種產品的切割需求，讓本土的汽車廠商和零部件廠商能夠批量使用這種高精度低成本的解決方案，為正在個性化發展的汽車時代做一點貢獻。在此也感謝史陶比爾激光應用行業的合作伙伴無錫創科源、大族激光、武漢法利萊等公司和我們一起共同奮斗，創造一個個成功案例，共同推進機器人柔性激光切割解決方案在汽車行業的大批量應用。
