          1、概述

          我廠生產各種系列的搖臂鉆床，其中大件之一搖臂屬于典型的復雜零件。原采用龍門刨床進行精加工，現改為數控導軌磨床，使生產率和產品質量有了很大的提高。

       2、搖臂導軌的結構及加工精度

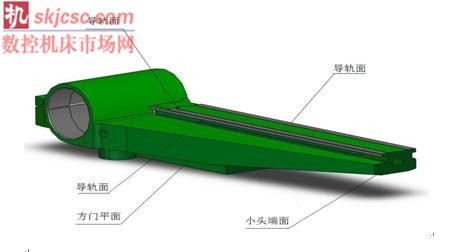

       搖臂導軌結構如圖1所示


         導軌長2400mm，材料為HT200,  搖臂導軌為矩形導軌Ⅰ面、Ⅱ面及燕尾型導軌55°，淬火硬度HRC45-55。

         加工精度：導軌Ⅰ面扭曲度0.03/1000，導軌Ⅱ面與導軌55°的平行度0.02，導軌Ⅰ面與Ⅱ面垂直度0.02，導軌面粗糙度1.6/ ▽。

      共有6個待磨面，主要是導軌Ⅰ面，導軌Ⅱ面，導軌240–0.1右面，

       導軌55°斜面，39+0.10 上面及26右面 。

        3、導軌磨床簡介

       它主要有床身、工作臺、立柱、橫梁、主軸箱、磨頭架、組合砂輪、砂輪修正器組成，可同時磨削工件的6個導軌面。

       4、 工藝要求：

        4.1 工藝路線：劃線—粗銑（基準面）-粗銑（導軌面）-失效處理-劃線--半精刨（基準面）-半精刨（導面）-劃線 -鉆-精磨（導軌面）-油漆。

       4.2 工藝要求：
     采用失效處理，是為了提高搖臂導軌的精度及使用壽命，在粗加工之后，半精加工之前必須進行失效處理（自然失效不少于21天或人工時效）， 以減少殘余應力和變形。半精刨（基準面），該工件在精磨時，以搖臂的方門平面為基準，所以工藝要求方門平面粗糙度1.6/ ▽。

       5、 工藝過程及措施

       搖臂導軌的組合磨削，需經過裝夾、粗磨、精磨、檢測等步驟。


      5.1 裝夾：工件以方門平面粗糙度1.6/ ▽為基準面，不采用夾緊力，是在自由狀態下進行磨削，但為了便于調整和承受磨削力，適當在工件兩端兩側安放一定數量的支撐。經過調整后，用千分表以導軌Ⅰ面及Ⅱ面打表找0.05mm，以齒條安裝面為基準檢查工作臺面直線度0.03mm，再與工件導軌面與主軸箱端面的垂直度0.05 mm 。
