      控制柜布線通常需要投入大量的時間和技術，而Eplan讓這一過程變得簡單：該公司將在德國漢諾威工業博覽會中展示這一新的智能布線應用。該軟件能顯示布線過程，并提供100%數字化的生產數據。優勢：未來可在系統中嵌入控制技術。用戶能節省大量的后期修改時間，因為該軟件能處理方案分析中較為復雜的任務。智能布線應用：智能布線應用可根據工程數據為面板庫提供步驟指令。

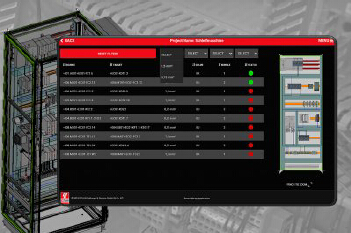

      智能布線應用（Smart Wiring Application）：該軟件可根據工程數據為面板庫提供步驟指令。

      德國蒙海姆，2016年3月4日：智能布線應用：正如其名，該軟件大大簡化了整個控制柜的布線過程。Eplan將在漢諾威工業博覽會上展示這一新的解決方案。無論是電源線/目標描述、接線端子處理、截面、顏色、布線長度，端子程序還是精確的線徑，該軟件都能顯示并為控制柜內的元件安裝提供所需的布線信息和工程數據。優勢：省去了依托原理圖的耗時、易錯、技術要求高的布線過程。該智能布線應用軟件的數字表示即為EplanPro面板中虛擬模塊的三維布局。此外，這款新軟件還提高生產效率，省去了三維布局。例如，含所有連接信息的Excel表可錄入程序中；盡管無法顯示三維布線路徑和組裝步驟，但它能提供步驟指令并對比分析最后修改的各種連接列表。工作人員能始終獲取整體布線進度的準確信息，哪里還要布線，他們還要做哪些修改以及如何修改。該智能布線應用將于2016年9月在Eplan Platform 2.6平臺中發布。


      系統指導型應用


      該軟件的菜單設計非常簡潔，并簡要概括了每個連接。它還能顯示設備，包括接線端子及控制柜內規劃的線徑，同時還能提供接線的直徑、顏色以及自定義的端子處理，例如是卷曲還是超聲波焊接。其次，它還清晰地顯示了整個線束的隸屬關系，這意味著每個連接及工作步驟都清晰易懂而且透明化。當完成布線時，它會像交通燈一樣顯示綠色。這對輪班工作而言非常有利：同事們可以在其他員工下班時開始布線。

      快速實現最終修改

      智能布線應用真正顯示了其在項目最終修改中的優勢，只需在EPLAN ProPanel中注冊然后更新即可。該軟件還可以對兩個項目的狀態進行對比，并記錄所有差異，這與手動操作相比節省了大量時間。它還顯示了所有已有的連接，包括已布線但需要清除的連接及其他所需的更多連接。這意味著用戶不需要再反復浪費時間尋找線徑，也不需要顧慮這些修改會對整個布線和制造過程產生什么影響。

      背景

      生產控制柜所需的時間有43%會用在布線上（根據特定的應用）。這個過程非常耗時，而且需要非常專業的技術。哪些部分需要接線？如何實現最佳的線徑？這些控制技術問題通常需要通過原理圖來解答，旨在為控制柜布線提供依據。結果通常是高水平的工程師們在成百個電路圖的基礎上通過布線來完成組裝和安裝，雖然不是每種情況都如此。不過，智能布線應用確實能節省大量時間，并得到更有效的利用。

      智能布線應用的優勢

      • 將客戶的需求集成到工程設計中，再到生產和測試的工作流程中
      • 100%數字化數據
      • 無電路圖布線
      • 完美的顯示效果
      • 按步驟指導工作人員
      • 可對比最后修改的項目
      • 記錄布線狀態
      • 工作負荷有的放矢

      Eplan在德國漢諾威工業博覽會中的展位號為：

      Hall 6, Stand K16
      6號廳K16
