      在鏜床上進行銑削加工比較費事，其原因是銑刀裝夾方面的困難。因為鏜床主軸是實心的，不能像銑床那樣可用長螺栓從主軸孔中穿過拉緊刀具。如果刀具在主軸安裝不可靠，在切削過程中刀具受切削力和切削中的振動，使刀具從主軸孔中松動或脫出，不僅使刀具損壞，而且還會使工件成為廢品。下面介紹兩種立銑刀在鏜床主軸上的安裝方法。

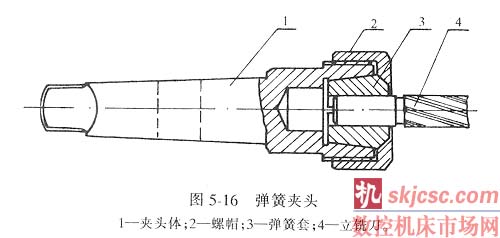

      圖5—16所示是裝夾圓柱柄立銑刀的夾頭。使用時，根據銑刀圓柱柄直徑的大小，選擇不同內徑的彈簧套3，用螺帽2夾緊在夾頭體上，再將夾頭體插入在鏜床主軸錐孔內，并用扁銷鎖緊。這種彈簧套式立銑刀夾頭，可以在配相應內徑的彈簧套的情況下，安裝不同直徑的圓柱柄立銑刀。它的優點是結構簡單，裝夾牢固，換刀方便迅速，應用普遍。

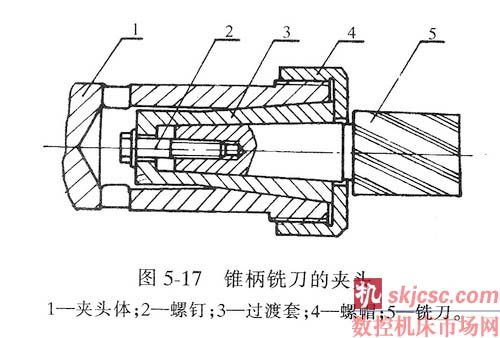

      圖5—17所示的圓錐柄立銑夾頭，它是由螺帽4壓緊7：24的過渡套3的工具。根據銑刀錐柄尺寸的大小。一方面可以用莫氏套在中間過渡，或者更換內孔為不同號數的錐度為7：24過渡套。

      銑刀錐柄裝緊在過渡套內，用螺釘2拉緊。夾頭體后面的錐柄插入鏜床主軸錐孔中，也同樣用扁銷鎖緊在主軸上。過渡套3外面的錐度是7：24，由于錐度大，自鎖能力差，便于裝卸。
