ANCA ToolRoom最新版本的高級功能，消除震顫改變'怪異'的立銑刀
2019-9-23 來源：- 作者：-
ANCA ToolRoom RN34是航空航天，模具，通用加工和發電行業的理想工具–簡易直觀地創建復雜的立銑刀幾何形狀，提高生產率。
隨著用戶追求更高的生產率和更高的成品質量，切割和研磨刀具變得越來越復雜。制造出高性能立銑刀已不再是夢想，制造商日臻完善制造方案不斷優化工具。
大約十年前，一本現在已不再發行的貿易雜志上有一篇關于這個主題的專題文章，其中寫到“立銑刀已經變得怪異”。這種描述的“怪異”是一種新功能，用于對抗銑刀和銑削工件之間切削力的諧波。
震顫是表面光潔度，尺寸精度，刀具和機床壽命的敵人。最小化震顫的策略包括工件夾持，控制進給和速度，以及（最重要的）刀具設計（這是“怪異”的原因）。

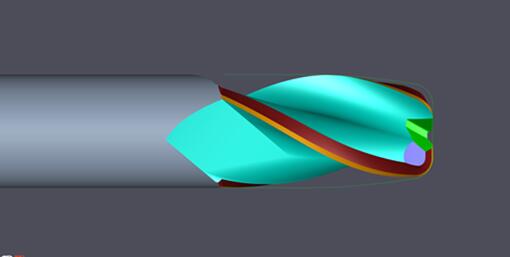

消除震顫是生產工藝的最終目標。當立銑刀和工件的諧波處于不同的頻率時就會發生震顫，這兩個物體撞擊在一起，導致噪聲和損壞。立銑刀通過可變螺旋/導程和螺距來避免或最小化震顫。可變螺旋/導程還可以沿著螺旋槽改變角度。這些選項都可以改變工件加工所需的角度和切削狀態。
可變螺旋/螺距導致整個刀具不均勻的重量分布，需要在較高轉速下進行平衡。動態不平衡的刀具會引起震顫和振動，導致刀具破損，工件表面光潔度差，機器軸承損壞和生產率降低。
平衡刀具可以提高速度，進給量，切削深度，并消除不必要的振動和震顫的可能性。保持刀具平衡增加了刀具的幾何復雜度。協調這些技術中的任何一種或幾種都需要刀具制造商反復的試驗和調試，從而達到工業藝術和工程技術的完美結合。
ANCA ToolRoom最新版本的軟件在研發過程中針對立銑刀的高復雜性和減震需要添加了特有的功能。ToolRoom RN34于9月在金屬加工技術首屈一指的EMOHannover發布。
業界領先的切削刀具制造商 Fraisa, 通過新的刀具平衡軟件將設置時間從多小時縮短到五分鐘
Fraisa生產經理Douglas Franke使用了最新的軟件并評論說：“我們有很多客戶需要平衡刀具，特別是他們的鋁加工刀具。到目前為止，每一個通過動平衡修正的刀具，客戶都非常滿意。如果沒有平衡軟件，我們需要研磨一個刀具，再帶到我們的砂輪動平衡儀去檢測。我們在刀具上標記出不平衡的方位，延長相應的螺旋槽后再重新修磨和測量。在取得令人滿意的結果之前，可能需要運行三到五次的設置。”
“使用ANCA的平衡軟件，我們通常可在5分鐘內完成平衡刀具。一些更復雜的刀具可能需要較長的時間 - 最多20分鐘。這大大減少了原來可能需要幾個小時的設置時間。我們最成功的案例是一個航空航天的客戶，他們在25k rpm的速度下使用1英尺的鋁材粗加工刀具。”
“我們原來提供的刀具動平衡測量結果在G60或更大（G是不平衡指數）。我們平衡刀具之后，通過動平衡軟件修正后，現在刀具測得G3.2的指數。還有另一個加工大型鋁制模具的客戶，我們平衡了他們的刀具。與之前相比，這使他們的零件獲得了更好的表面光潔度。”
ANCA是業內領先的數控刀具磨床制造商，在刀具磨床制造及創新方面擁有45年的歷史。這次發行的新版本是其技術工具箱的最新成員，其中已經包括控制系統，線性電機，軟件，在線測量和機器人自動裝載解決方案。
ToolRoom RN34具有一系列功能，專注于航空航天，模具，通用加工和發電行業，提高生產率并實現直觀創建復雜的立銑刀幾何形狀的功能。
通過復雜的幾何設計使立銑刀生產商卓爾不群
“ToolRoom RN34旨在通過軟件設計復雜的幾何形狀，以提高刀具壽命，提高生產率，增進切削量，提高工件的質量和精度，從而為立銑刀制造商提供獨特的定位空間”，Thomson Mathew說道。

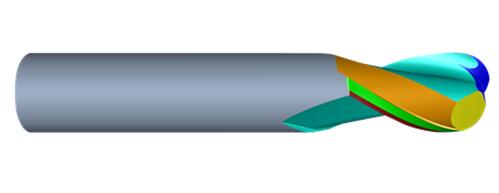

例如，恒螺旋球頭選項已由圖形拖放設計器所替換。這種球頭刀具通過優化不規則螺旋曲線以減少振動。通過切削刃的2D投影切換到3D，可以輕松實現即時的可視化設計。
增加了新的開槽工藝，支持各種選項組合：包括可變螺旋和NAS，NAS和圓柱刃帶，以及可變螺旋和圓柱刃帶。每個槽的編程允許單獨控制參數（例如槽深，長度，錐度等）
ToolRoom RN34實現更高的生產率

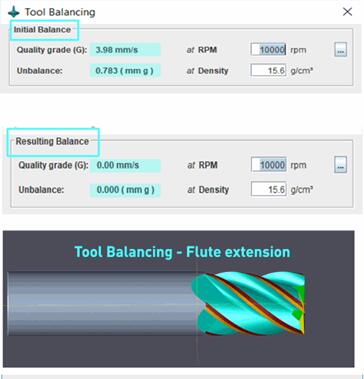

刀具平衡也是RN34的一部分，這對于追求最大生產力的用戶來說是非常有價值的。當立銑刀只有一個或奇數個螺旋槽時，或螺旋槽間距不均勻，或具有可變螺旋，以及其他不對稱的特征（如斷屑器）時，校正刀具動平衡就非常重要，它使刀具在高速和大進給量下保持完美性能。
“設計和仿真軟件包之間的直接通信簡化了刀具平衡過程，操作簡便”Thomson Mathew說。
刀具平衡可最大限度地減少使用高速主軸時偏心重量分布的影響。它可以消除噪音和振動，提高機器軸承壽命，改善工件的表面光潔度，并減少維護需求。
最新版本的ToolRoom RN34的其他功能還包括改進的刀具類型，如雙半徑立銑刀，螺紋銑刀，“棒棒糖”球頭銑刀，埋頭孔刀具，袖珍磨削應用，嵌入式磨削文件，新的磨削方法，斷屑器操作，恒螺旋杉木銑刀，磨削文件保護，雙刃帶鉆頭，支持windows10，輪廓刀具的各種其他增強功能，以及其他刀具類型。
“ToolRoom RN34是一個完整的軟件包，專注于用戶設計和制造刀具的各種復雜幾何形狀。因此，不要害怕新技術，而應考慮如何利用它來提升生產力水平。”Thomson Mathew總結道。
