　針對機械巨頭的保護系統

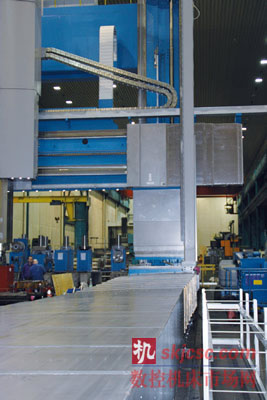

圖解：在ProfiMill 8500/120-G上，水平和垂直導軌及橫梁都配備了椿本佳寶來公司的伸縮罩

　　德國WaldrichSiegen機床有限公司是世界知名的大型高精密龍門銑床制造商。如今，WaldrichSiegen龍門銑床已是生產工廠的核心，無論是加工多么復雜、精度多高的工件。椿本佳寶來公司的伸縮罩被集成到WaldrichSiegen機器中，以可靠地保護電纜和導軌。

　　WaldrichSiegen公司的產品包括用于磨削、磨紋和車削領域的龍門銑床及大型機床。其先進技術備受世界各地推崇。該公司生產的大型機床已用于中國眾多市場領導者，如東方。“WaldrichSiegen和東方電氣股份有限公司及其子公司東方電氣（廣州）重型機器有限公司之間已建立了多年的合作關系，”WaldrichSiegen公司銑床部產品經理Ralf Tschersche稱。這家位于四川的中國公司——東方電氣已在最近幾年購買了三臺臥式車床。2012年，他們又訂購了一臺龍門銑床：東方電氣決定為其廣州工廠購置最新的ProfiMill 8500/120-G銑床。它將用于生產各種不同的電廠部件。

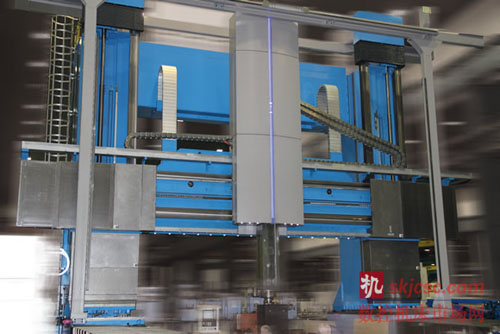

圖解：椿本佳寶來公司S/SX 1800系列近10米的鋼制拖鏈可在rofiMill 8500/120-G銑床中保護電氣及液壓電纜

　　這是WaldrichSiegen公司接到的有史以來最大的一筆ProfiMill系列龍門銑床訂單：兩個立柱之間的間距為8.5米，凈空高度為7.5米。該系統的核心——銑削和鉆削的Z軸行程長度達3.5米，刀具的切削功率達120千瓦。“大型龍門銑床的過人優勢是其占地空間小，”RalfTschersche解釋到。ProfiMill系統的主/從伺服驅動結合了現代化控制理念，確保了所有的軸同步運行，同時靜壓蝸桿傳動還能提供高水平剛性。

　　所有機械及部件規格更大

　　東方電氣訂購的大型龍門銑床從一開始就要求定制解決方案，其組件也是。WaldrichSiegen聯系了密切合作數十年的解決方案供應商——椿本佳寶來公司。ProfiMill的水平和垂直導軌及橫梁都配備了椿本佳寶來公司的伸縮罩（詳見“技術數據”表）。長達23米的行程長度和高達20米/分鐘的行駛速度均需考慮在內。導軌通過串聯罩保護：該型號有兩個耦合罩，每個有16格，這樣尺寸更小，即使是行程較長。最高的行駛速度發生在橫梁上。為了避免由此產生的振動和接觸噪音，伸縮罩配有特殊的緩沖器。結合特殊的緩沖器為移動的物體創造了軟阻尼。

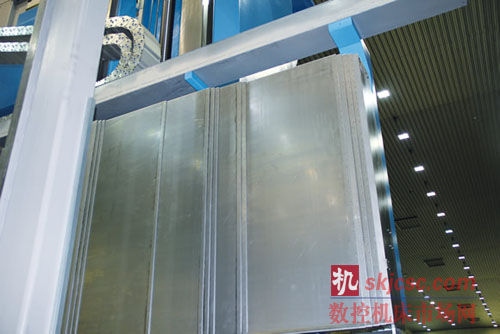

圖解：由于最高行駛速度發生在橫梁上，所以伸縮罩都配備了特殊的緩沖減震器

　　“佳寶來為客戶開發并生產其指定的導軌防護和輸送系統，”椿本佳寶來公司德國/瑞士/奧地利銷售主管Peter Marzinek解釋到。“世界各地眾多設備制造商已對椿本佳寶來公司的伸縮罩提出需求。我們能提供各種型號的伸縮罩，每款都是獨一無二的。”無論是導軌、測量設備、驅動元件還是機器上其他敏感部件都必須受到保護，椿本佳寶來均有合適的個性化解決方案。該系統還擁有說服力的可靠性，更長的使用壽命和創新的技術。

　　針對特殊要求的定制系統

　　除了規格較大之外，WaldrichSiegen還有另一個特殊要求：導軌罩需防止油和冷卻液泄漏，即不能漏水。“滲透的冷卻液會與靜壓油混合，從而影響機器的功能，”Peter Marzinek解釋到。“油會因此發生改變，并造成巨大的成本損失。漏油也會對環境造成危害，如果滲入到地底下的話。“如果采用水平罩，安裝在格子之間的熱粘合波紋管能防止冷卻液滲透。垂直罩的特殊滑面，格子間的密封帶和罩內的偏轉板都能防止漏油。可更換葉片的雨刮系統還能保持每個罩蓋干凈。

圖解：導軌罩可防止漏油及冷卻液進入

　　除了伸縮罩外，東方電氣的ProfiMill還配備了椿本佳寶來公司架空長度達7.5米的拖鏈。WaldrichSiegen選用了S/SX 1800系列鋼制拖鏈。這些強韌堅固的拖鏈能承受較重的機械負荷及惡劣的環境條件，在加大負荷的情況下還能承載較大的架空長度。這些成熟的拖鏈還配備了極其穩定的鏈條鏈板，并結合了多沖程系統和專用螺栓設計。這款大型ProfiMill8500/120-G還含有一條近10米長的拖鏈以保護電氣及液壓電纜。
