數控銑削輪廓斜角的方法
2014-9-11  來源:解廣娟  作者:-




     摘要:



     文章主要以輪廓斜角為研究對象,探究成形銑刀、宏程序結合可編程參數指令G10和UG自動編程三種方式加工輪廓斜角的方法,通過三種方法的研究和分析,讓我們對輪廓斜角加工得以全面充分認識,在實際生產中,合理應用倒斜角方法,更大程度地提高加工生產效率。



     1 引 言


     倒角是零件最常見的結構特征,通常有倒斜角和倒圓角兩種類型,一般倒角的作用是去除毛刺、美觀;還有一些特別強調的倒角是為了安裝工藝要求,比如安裝導向,減少應力集中,容易裝配等作用。加工倒角的方法常見有3種,一是成形銑刀(倒角刀)編程銑削;二是利用宏程序和可編程參數指令G10編程加工;三是使用CAD/CAM軟件自動編程加工。每種加工方法都有其適應性和特點,文章主要以倒斜角為研究對象,探究三種加工方法倒斜角的特點,以便我們對倒斜角加工做到充分認識,合理選擇應用,為實際生產起到必要的指導作用。


     2  成形銑刀倒角


     2.1成形銑刀類型


     倒角的成形銑刀也稱為倒角刀,按結構不同可分為整體式和舍棄式,整體式刀具(見圖1),這種刀具當使用磨損或蹦刃時,可在專用磨刃機上進行刃磨,刃磨好后可以繼續使用,直至切削長度用盡報廢。舍棄式刀具(見圖2)在使用時,如磨損或蹦刃,可翻轉刀片另一面使用,直至刀片用費報廢,刀桿可反復使用。







     倒角刀又可分成單刃、三刃、多刃和角度分的45°、60°、90°、120°倒角刀等,其中60°和90°最為常見。倒角刀根據其結構特點可用來加工錐孔、輪廓倒角,此外,單刃倒角刀可在電鉆上加工出光潔的錐面;三刃倒角刀可加工型面較長的錐孔。總之,倒角刀是實際生產中應用相對比較廣泛的一種成形刀具。


     2.2成形銑刀倒小孔倒角


     小孔輪廓倒角最簡單的使用方法是使用成形銑刀,其加工原理是:主軸旋轉,Z向進給完成加工,編程可借助孔加工循環指令(G81)或直接使用G01編程。下面就一組小孔倒角(見圖3)舉例編程。







     (1)刀具選用與對刀


     成形倒角刀有有尖和無尖兩種(見圖4),針對不同大小的倒角,倒角刀選擇的原則為孔的直徑要大于倒角刀的最小有效直徑(0~d2)且小于倒角刀最大有效直徑(d1),在編程加工時,通常以倒角刀的底端為Z向零點,對刀方法同立銑刀。







(2)參考程序


文章以FANUC 0i系統編程,圖3小孔倒角參考程序如下:
O0001;
G0G54G90X0Y0M3S2000;(G54坐標系快速移動,主軸正轉)
Z20M8;(快速到一安全高度)
G81X0Y8Z-0.5R5F80;(G81倒角)
Y16Z-1;
Y27;
Y38Z-1.5;
Y50;
Y65Z-2;
Y80;
Y95Z-2.5;
Y112;
Y130Z-3;
Y155;
G0G80Z200;(快速抬刀)

M30;(程序結束并返回)


    2.3成形銑刀倒輪廓倒角


     任意輪廓的倒角可根據倒角特征選擇成形倒角刀加工,主軸旋轉,以輪廓為切削軌跡,通過Z向切深和刀具補償完成輪廓倒角加工。下面以90°倒角刀為例,分別以有尖和無尖兩種形式,探究輪廓倒角加工。


     (1)加工原理

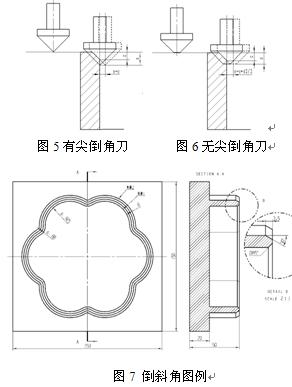

     有尖倒角刀以底端對刀,輪廓程序中Z向深度若為n,半徑補償輸入n-c,倒出的倒角就為c(見圖5);無尖倒角刀以底端對刀,Z向深度若為n,半徑補償輸入n-c+d1/2,倒出的倒角就是c(見圖6)。如果對于精加工的倒角,我們通常也可以先編好程序,刀補先給大,補正之后,將模式打到手輪狀態,“相對坐標”清零,用手輪搖到你滿意的位置,觀察坐標系偏移了多少,用原來的刀補減掉這個值輸入現在刀補,也可完成倒角加工。







     (2)參考程序


下面以圖7中輪廓倒C2的倒角為例說明,加工程序如下:
O0002;
G0G54G90X0Y0M3S2000;(G54坐標系快速移動,主軸正轉)
Z20M8; (快速到一安全高度)

G0X40;(快速移動到下刀點)
G1Z0F300;(到Z0面)
M98P0003L1;(調用0003子程序1次)
G0Z20;(抬刀到20)
X80;(快速移動到點)
G1Z0F300; (到Z0面)
M98P0003L1;(調用0003子程序1次)
G0Z200;(抬刀)
M30;(程序結束并返回)

O0003;(加工輪廓1)
G91G1Z-nF200;(切深n)
G1G41D1X60F300;(D1=n-2或n-2+d2)
……;(輪廓1軌跡)
G1G40X40;(取消刀補)

M99;(返回子程序)



     3 宏程序倒角


     數控宏程序在輪廓加工中有著不可替代的作用,尤其在大批量生產中更加體現宏程序的優勢,程序容量小,加工效率高。下面討論宏程序加工輪廓倒角方法。


   (1)可編程參數G10

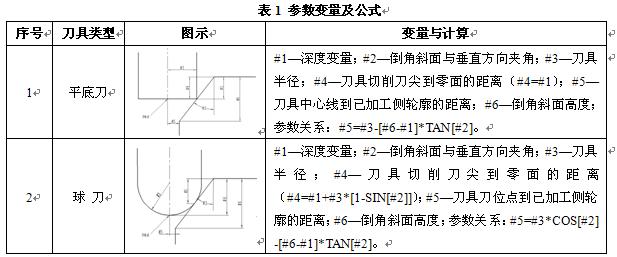

     輪廓倒斜角可使用平底銑刀或球刀,通過可編程參數G10結合宏程序變量完成倒角加工。Fanuc系統中G10可輸入系統參數、坐標系參數、刀具補償值和刀具壽命等,使用刀具半徑補償值中的D代碼編程格式為:“G10L12P__R__”,P為刀具補償號,R為刀具補償值。編程的具體參數如表1。






    (2)參考程序


下面以圖7中3.5x30°和C2倒角為例,結合表1的參數說明進行倒斜角的宏程序編程,程序如下:


O0004;
G0G54G90X0Y0M3S2000; (G54坐標系快速移動,主軸正轉)
X80Y0;(快速到下刀點,內倒角改為X40Y0)
Z20M8;(安全高度)
#1=0;(深度變量初值)
#2=30;(斜面與垂直方向夾角,內倒角改為45)
#3=4;(刀具半徑)
#6=3.5;(倒斜角高度,內倒角改為2)
WHILE[#1LE#6]DO1;(如果#1小于等于#6,加工循環開始)
#4=#1;(Z向動態變化值)
#5= #3-[#6-#1]*TAN[#2];(刀補動態變化值)
G10L12P1R#5;(#5刀補賦值給D1)
G1Z#4F200;(加工到當前#4高度)
G41D1 X66Y0F300;(內倒角改為X60Y0)
M98P0005;(調用0005輪廓子程序)
G0G40 X80Y0; (內倒角改為X40Y0)
#1=#1+0.1;(深度遞增步長)
END1(循環1結束)
G0Z200;(抬刀)
M30;(程序結束并返回)


     以上程序為3.5x30°倒角程序,M98P0005為外輪廓的軌跡描述,如若使用平底刀加工內輪廓2 x45°倒角,只需按照括號中的說明改動即可;如若使用球刀加工以上輪廓,在以上改動的基礎上,同時將#4改為等于#1+#3*[1-SIN[#2]],#5改為等于#3*COS[#2] -[#6-#1]*TAN[#2]即可。


     4 CAM倒角

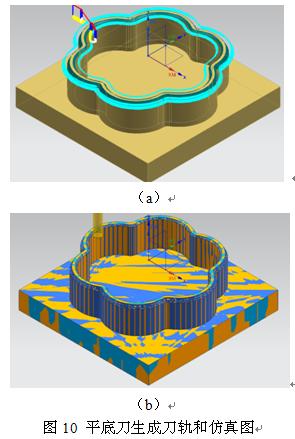

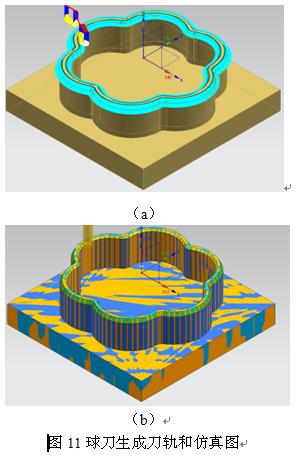

     倒角也可以使用CAM軟件自動編程,目前CAM軟件有很多,比如UG、Master CAM、CAXA制造工程師、Powermill、Pro-E、cimatron等等,不管是專業CAM軟件還是嵌套式CAM軟件,其各有優缺點,本文章以UG軟件中嵌套的CAM模塊用平底立銑刀(Ф8)和球刀(R4)分別編制圖8倒角程序,并仿真其加工效果。平底刀生成刀軌和實體模擬仿真加工效果見圖10(a)和圖10(b),球刀生成刀軌和實體模擬仿真加工效果見圖11(a)和圖11(b)。









     根據圖10、圖11生成刀軌和加工仿真圖,可知平底刀和球刀加工倒角,其余參數一致唯刀具類型不同的情況下,平底刀切削刀路少于球刀,加工效率高于球刀,但是球刀加工的效果要好于平底刀。讀者可根據實際需求選擇其中一種加工方法應用,最后通過UG后處理生成G代碼輸入數控機床完成零件加工,由于篇幅有限后處理程序省略。


     5 結語


     文章主要討論三種方法(成形銑刀、宏程序和CAM自動編程)加工輪廓斜角,并舉實例加以說明,此三種方法各有千秋,讀者可根據實際需要和個人習慣選擇使用,為實際生產提供更有效的加工方法。
