      陜西關中工具制造有限公司（721400） 郁小利X62W銑床在陜西關中工具制造有限公司銑刀車間主要用于銑削螺旋槽，批量大，要求單件加工時間短。小工件需2～3min；較大工件需要10min左右；大工件20min左右。原有尾座夾緊力不夠，工件夾緊和松開較麻煩，使用的小絲桿因承受綜合性力磨損很快，甚至折斷。結合本公司的加工特點，經認真分析研究，對X62W銑床用尾座進行了改進。實踐證明，改進后，克服了以前的缺點，使用效果良好。

      1. 分析論證

      我們在日常銑削操作中，一個刀具毛坯的刃部一般要銑2～6個螺旋槽，要利用分度頭進行多次分度工作，而且速度快，所以銑床用的尾座不用鎖緊裝置，切削力的軸向分力經過頂尖傳給了尾座的絲桿上面，因而絲桿磨損較快，現就原尾座的使用狀況作如下分析。

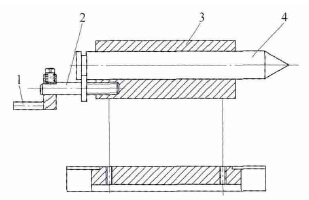

      （1）原尾座結構如圖1所示。順時針搖動卡箍，夾緊工件；逆時針搖動卡箍，松開工件。


                                        圖 1
                          1.卡箍 2.絲桿 3.尾座體 4.頂尖

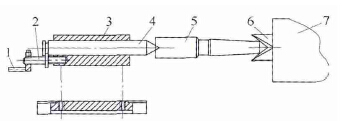

      （2）原尾座加工原理如圖2所示。順時針搖動卡箍，夾緊工件；逆時針搖動卡箍，松開工件。

      （3）原尾座受力分析如圖3所示。

      原尾座受力分析：銑削時，工件所受的切削力的軸向分力F2，反作用于尾座頂尖，通過尾座頂尖把F2作用于絲桿2上。

                                          圖2
      1.卡箍 2.絲桿 3.尾座體 4.頂尖 5.工件 6.反頂尖 7.FW125分度頭


                             圖 3

      現在以絲桿為研究對象畫受力分析圖（見圖3），F(xiàn)2是切削力的軸向分力（通過尾座頂尖把F2作用于絲桿2上）；F1是尾座體對絲桿的拉力；N是尾座體對絲桿的支撐力；G是絲桿本身的重力。重力與支撐力的作用點不在一條直線上，存在一個向下的轉矩；F2的作用點與絲桿軸向中心有一定的距離，也存在一個向下的轉矩。所以說，絲桿不但受到軸向力的作用，而且受到向下的轉矩作用。


      分析結論：①絲桿容易彎曲。②絲桿牙面易磨損。③如果銑削過程中有沖擊，絲桿易折斷。④不能承受較大的力，較大的工件就很難保證加工。⑤安裝絲桿的螺紋孔易被磨損、破壞。⑥尾座壽命差。

      根據上述分析結果，我們經過認真地調查研究，決定對原尾座使用中存在的部分不適應情況做部分改進。改進原尾座在本公司不適應的部分結構，以滿足本公司特殊的產品加工的情況，重新設計和改進尾座。


      原尾座是專業機床生產廠家隨設備出廠時帶的機床附件，在大多數情況下能滿足通用加工的需要。零件大多為鑄件，而本公司卻沒有專業鑄造設施，也沒有這方面的專業人才。因此，經過與同事們商議，決定根據本公司現有條件，在不影響尾座使用強度及性能的情況下，采用鋼板焊接而成，焊接后經過時效處理，減少了焊接應力。然后，根據機床尾座的精度要求，將焊接而成的部件進行加工，以滿足使用要求。

      2. 重新設計圖樣

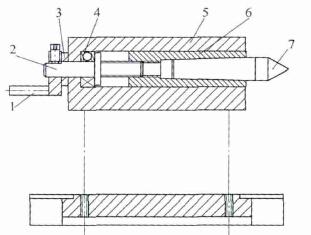

     （1）新尾座結構如圖4所示。順時針搖動卡箍，夾緊工件；逆時針搖動卡箍，松開工件。

                                    圖 4

     1.卡箍 2.絲桿 3.墊圈 4.推力軸承 5. 尾座體 6.套筒 7. 頂尖

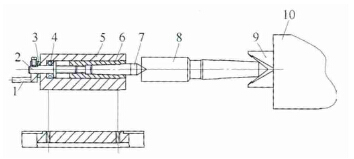

     （2）新尾座加工原理如圖5所示。順時針搖動卡箍，夾緊工件；逆時針搖動卡箍，松開工件。

                                       圖 5
      1.卡箍 2.絲桿 3.墊圈 4.推力軸承 5. 尾座體 6.套筒 7. 頂尖


      8.工件 9.反頂尖 10.FW125分度頭


     （3）新絲桿受力如圖6所示。由受力分析圖可知，新絲桿所受的重力G1；G2與支撐力N1；N2分別作用在兩條直線上，大小相等，方向相反，垂直方向的合力為零； 切削力
軸向的分力F 2（ 通過頂尖、套筒傳給絲桿） 與尾座給絲桿的力F1（尾座體通過軸向推力軸承給絲桿的力）為作用力與反作用力，且作用在同一條直線上。所以新絲桿的受力情況大為改觀，不存在轉矩等其他作用，整個尾座受力情況良好，強度上更加保證。

                             圖6

      由此可以得到：①絲桿不彎曲。②絲桿牙面不易磨損。③絲桿沒有折斷的因素。④能承受大的切削力。⑤套筒螺孔不易磨損、破壞。⑥尾座壽命大大增強。


      經過相當長的一段時間在實際生產中的使用證明，我們的改進是成功的，且效果良好。

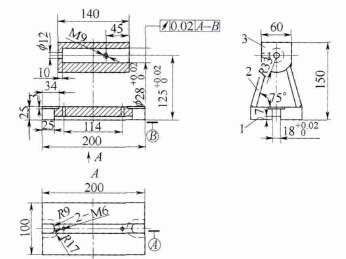

      （4）新尾座設計如圖7所示。①材料：新尾座體采用45號鋼，兩個側板用45號鋼板，保證尾座強度。②工藝：采用焊接工藝，制作速度快。③增加了套筒，套筒和絲桿可以作為易損件，使用到一定程度時可以更換。

                                            圖 7


       3. 結語

      在螺旋槽的銑削加工中，銑床使用的尾座一直困擾生產，每個班加工產品數量大，夾緊和松開尾座次數頻繁，尾座的可靠性、靈活性、可操作性對設計和改進是最大的考驗。結合十幾年的生產經驗，經改進后，各項性能都得到了保證。
