摘要：本文以數控刨臺式銑鏜床TK6516的一對弧齒錐齒輪為測繪對象，詳細闡述了如何測繪確定弧齒錐齒輪的幾何參數，為零備件的加工做充分準備工作。
數控刨臺式銑鏜床TK6516是適應點位和直線切削加工工藝要求的數控落地式機床，其性能優良、加工范圍廣泛、精度與生產效率高、可靠性強且操作方便，是重型機械、工程機械、電機、水輪機及軍工等工業部門主要的加工設備。隨著機床使用頻率和時間的增加，機床的零件磨損和損壞程度都會有所增加。以TK6516進給系統的一對弧齒錐齒輪為例（見圖1），當其零件損壞且急需更換時，生產廠家卻無現貨且供貨周期長，此時只有對損壞零件進行測繪出圖，自行生產加工，才可使機床快速修復。
機床備件測繪是機床維修中的一個重要環節，幾何參數的確定直接關系到零備件加工與使用的精準度。本文以數控刨臺式銑鏜床TK6516的一對弧齒圓錐齒輪為測繪對象，詳細介紹其幾何參數的確定方法。
1. 螺旋角βm及齒制的確定
弧齒圓錐齒輪主要有格里森、埃尼姆斯和洛—卡氏3種。兩軸線相交，其交角通常以90°計算，而螺旋角βm的測量是比較復雜的一項工作，對于變位齒輪來說則更為復雜。螺旋角與變位系數可以相互補償，因此當兩個嚙合齒輪同時更換時，就給測繪帶來了便利，可以通過先確定螺旋角而確定變位系數。螺旋角的測量方法很多，有滾印法、萬能銑
床法、正弦棒原理法及鋼珠測量法等。因測量工具有限，本文使用的是滾印法。經測量螺旋角βm約35°。根據齒制參數，可確定該齒輪為等頂隙格里森制弧齒錐

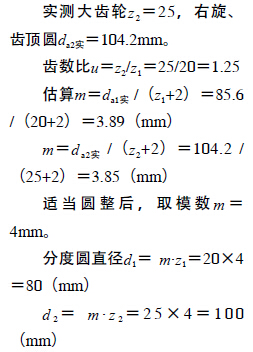

2. 分度圓da及模數m確定

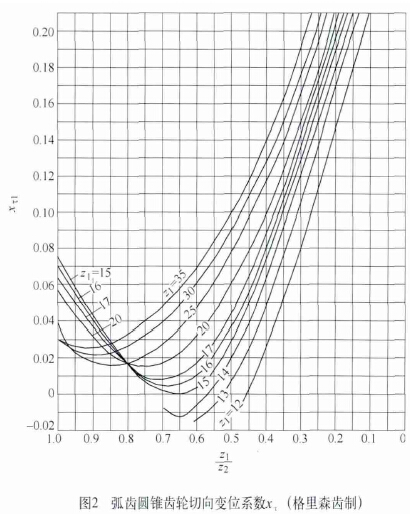

3. 變位系數的確定
（1）高變位系數。
計算法：格里森等頂隙收縮齒
4. 分錐角δ 和錐距R的確定
（1）計算法。

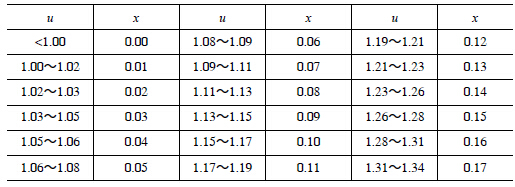

表1 弧齒圓錐齒輪高變位系數（格里森齒制）
（2）圓錐齒輪正交傳動的分錐角δ 和錐距R（Σ ＝90°，m＝1）
5. 齒頂高ha、齒高h及齒根高hf的確定
6. 齒頂圓da的確定
7. 齒根角θ f及齒頂角θ a的確定
9. 外錐高AK的確定
10. 繪制零件工作簡圖
根據以上得到的幾何參數，繪制出零件工作簡圖（詳見圖3、圖4及表3、表4）。
11. 結語
在測繪齒輪過程中，對于那些能夠測量的參數，必須認真測量、力求準確，這樣才能為正確推算原設計參數創造條件。而對于弧齒錐齒輪而言，要準確地測繪單個齒輪是非常困難的，尤其是變位齒輪，因此最好是成對更換，以避免因舊件磨損及新件誤差帶來的傳動嚙合不準、噪聲等問題。
