精彩海德漢：2018.CCMT產品預覽
2018-4-18 來源：- 作者：--
海德漢CCMT展位號 N1-A001
產品介紹:
LC2X1單段光柵尺
隨著單段式絕對式光柵尺LC 201的推出，使得在同一根光柵尺上的可選擇熱性能成為可能, 用戶可以基于自身應用需求進行自由選擇。設計中此光柵尺直接集成了空氣節流閥，增大客戶選型配置的便利性，同時提高光柵尺的使用安全性。此外, 光柵尺上的張緊裝置進一步得到優化設計，使得讀數頭可以從任意一端移除,便于客戶在后續維護和修理中更容易操作。該尺主要適用于中大型機床設備的直線軸定位。
主要參數
• 精度等級 ± 5 µm
• 基于單場掃描獲得的高質量信號
• 測量長度 440 mm 至 4240 mm
• 單段 METALLUR 鋼帶
• 與多段式 LC 201 和 LB 382 安裝相兼容, 與單段版 LB 382實現兼容
• 接口 : EnDat, Fanuc, Mitsubishi
• 分辨率： 最小到 10 nm
• 可選的熱特性
• 讀數頭可從尺子兩端移出
• 集成空氣節流閥

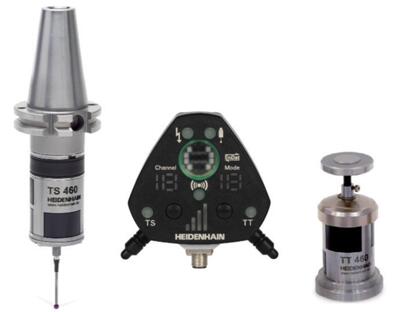

EnDat接口的新一代測頭TS 460, TT 460 and SE 661
海德漢最新一代測頭通過EnDat接口進一步增強測頭設置的用戶友好性，僅需在系統的用戶界面即可完成測頭設置和檢查測頭工作狀態，無需進入機床參數界面。此外，測頭安裝更加簡便，尤其對于無線電模式下的信道選擇更加方面直觀，支持手動選擇。并可支持連接無限個測頭（無線電模式下）。對于大型機床而言其傳輸距離足夠滿足探測要求；而對于中小型機床，這可以進一步縮小機床間距，同時可避免干擾，增大廠房利用率。此外，具有EnDat接口測頭的探測精度和速度沒有關系，不受速度影響。
用戶可以在測頭界面中讀到：電量信息，碰撞保護信息，信號傳輸質量，測頭的電子標簽，測頭工作狀態信息，以及服務信息等。
主要參數
•EnDat傳輸接口，可向系統傳遞測頭的大量工作信息
• 復合技術的信號傳輸，無線信號（傳輸范圍大）和紅外線（信號傳輸速度快精度高），用戶可選的通訊傳輸模式；
• TS 460和TT460共用的收發單元；
• 避免碰撞和溫度影響 ；
• 無磨損傳感器
• 柔性電源系統及智能待機功能
• 集成工件清潔功能
• 精度≤ ± 5,0 µm， 重復性：2 σ ≤ 1,0 µm

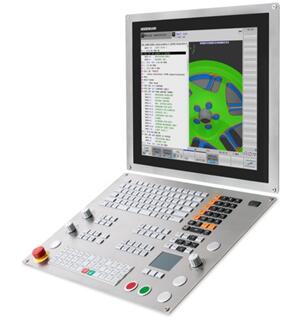

數控系統TNC640:
海德漢公司的TNC系列數控系統適應于所有應用領域：從簡單的緊湊型3軸簡易數控系統TNC 128到高端數控系統TNC 640（多達20軸和主軸），幾乎能滿足任何應用要求。無論是高速切削－特別是平滑路徑控制－還是用回轉工作臺和擺動銑頭進行5軸加工，數控加工都同樣可靠。
TNC640是海德漢新一代數控系統，適用于高性能銑削類機床和銑車復合機床。TNC 640是多用途數控系統，這已得到大量復雜應用的驗證。特別適合以下應用領域：
• 萬能銑床和鏜銑床
• 銑車復合加工機床
• 高速銑削
• 用擺動銑頭和回轉工作臺的五軸加工
• 加工中心和自動加工
配TNC 640的銑車復合加工機床可在一臺機床上加工整個工件：銑削，車削，銑削，用任何順序加工。此外，還能在NC程序控制下隨時切換車削與銑削模式。對于任何加工模式和任何機床軸配置都能來回切換，TNC 640自動執行全部所需的調整。
TNC 640的全新觸摸屏進一步簡化用戶的操作。在觸摸屏上用手勢直接移動3-D測試圖形，對觸觸摸屏的軟鍵直接點觸操作，更快地瀏覽表和NC程序。

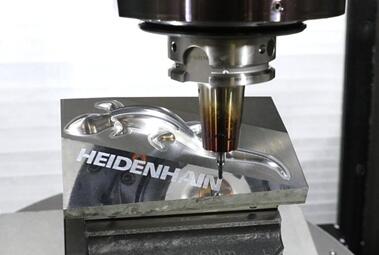

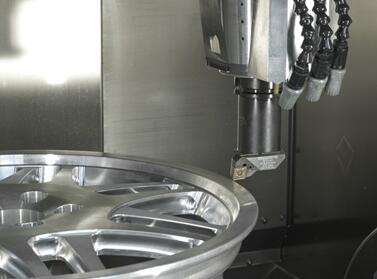

加工實例
關于海德漢：
約翰內斯•海德漢博士（中國）有限公司是德國海德漢公司在中國的獨資公司，總部設在北京，在香港、上海、深圳、哈爾濱、沈陽、西安、南京、武漢、寧波和成都設有分公司和辦事處。海德漢是一家研發和制造光柵尺，角度、旋轉編碼器，長度計，數控系統，測頭和數顯表等的專業公司。產品遍布全球，具有廣泛的應用領域，包括機床行業、自動化設備制造行業、半導體和電子器件設備制造業、汽車、模具、航空航天、教育、醫療、紡織和印刷機械以及電梯等行業。
