      本次展會上，展品涵蓋數控車床、車削中心、五軸聯動加工中心、模具專機、零部件加工線等。本次展會參展國內外產品眾多，不能一一細數，下面就我個人的所見所聞，說說我眼里的北京機床展。

一、結構緊湊布局新穎的五軸加工中心
      DMG、森精機、馬扎克等知名公司繼續走其高端路線，在保證高精度，高穩定性同時，將占地面積做到最小，還將環保、節能的理念都融入到機床設計當中。本次展會上給人印象最深的是森精機的機床，他們展出的NTX1000型號的加工中心，內部空間布局非常合理，具有B軸、下刀架和第二主軸。其第二主軸結構很新穎，采用了可以翻轉的結構，并且可以分度。其第二主軸不但可以將第一主軸上已經加工好的工件抓取過來，也可以向上翻轉一個角度，用B軸加工剛剛切斷的端面，實現平端面，鉆孔，攻絲等。當工件加工完成后，可以用卡盤夾持工件翻轉至出料口，將工件放到傳送帶上，完成零件的下料。該設計省去了上下料的機械手，設計非常精巧，節省了很多空間，讓人覺得眼前一亮的感覺。

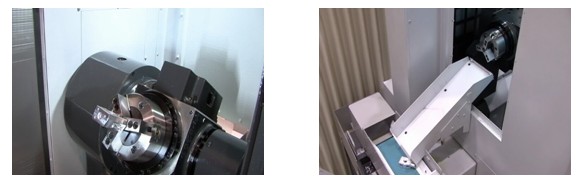

              圖1 可翻轉的第二主軸及尾座                    圖2  完成加工后將工件放入傳送帶

      與森精機展位相對的是馬扎克公司，他們同樣展出了很多五軸聯動的機床。給我印象很深的是一臺加工人類骨骼的臥式五軸加工中心INTEGREX-150。與森精機的思路類似，同樣有一個可以翻轉的裝置，上面裝有夾鉗和尾座頂尖。不同的是，夾鉗和尾座頂尖在同一圓周上，成90度夾角。夾鉗同樣有將棒料抽出，將已經截?cái)嗟陌袅蠆A持進行加工，并具有卸料的功能。在結構形式上雖然與森精機略有不同，但是思路是一樣的，有異曲同工之妙。布局同樣結構緊湊，占地面積很小，功能很強大。

二、將功能發揮到極致的倒立車
      同樣吸引人的是EMAG展位展出的一臺VTC250倒置式軸類加工設備。該機床配置了兩個EMAG自制刀架，配下置尾座。該機床將上下料機械手集成在刀架上，可通過刀架同時完成上下料，節省了工件自動上下料機構的費用。

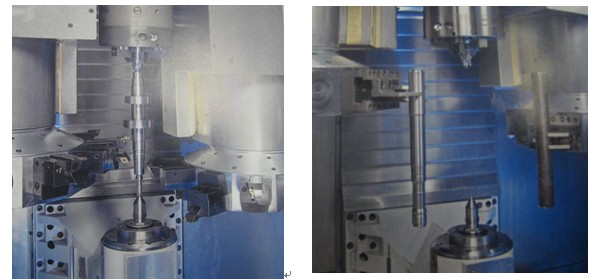

                 圖3  機床內部結構                                                圖4 刀架上下料

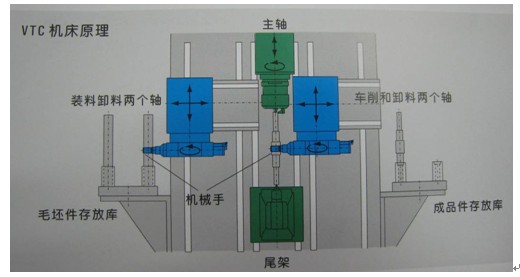

                                            圖5  機床原理圖
      該機床可加工的工件長度達630mm的長軸類零件，突破了傳統觀念上，立車只能干盤類件的局限。看到這樣的機床，不得不讓人感嘆，我們與世界先進水平的機床還有很大的差距，不僅僅是產品質量，穩定性上相差很遠，設計思想也需要有所轉變，不能只局限于固有思路，要勇于創新。
相比于國外的機床，國內機床略顯遜色，但是也有很多值得學習的機床。長城新瑞展出的一臺TW250的機床，該機床配有左側上置動力刀架，下刀架，第二主軸，配單機框架式機械手。下刀架上裝有中心架和小頂尖，將下刀架的功能做了充分?jǐn)U展。整臺機床的布局合理，結構緊湊。該結構布局在國外早就有了，但是在國內還是不多見。

三、臥車數控車床的發展現狀
       展會上參展的國內外產品中，臥式車床占了半壁江山。其中雙主軸臥車占有很大的比例，給人印象最深的依然是森精機的產品。該產品為雙主軸、上下刀架配置，刀架為森精機自己開發設計的16工位動力刀架。內防護做的非常好，將第二主軸完全防住。

四、展會帶來的一些感觸
1.國內外機床的性能存在一定的差異
      國內的機床無論在外觀還是在結構功能上，與國外的機床相比都存在一定的差異。DMG的機床總是很讓人驚嘆，可以把一臺機床的外觀做成像藝術品一樣賞心悅目。國內的產品不但在外觀上輸給國外的對手，在制造技術、性能穩定方面均欠佳。森精機、DMG、馬扎克的床子都在演示加工樣件，而國內的機床有一些不能動作。相比國外的五軸產品，國內的五軸發展也有十多年的時間，但我們的產品一直是走在國外產品的后面，有的只學到了一個大概形式，關鍵結構的設計沒有學到精髓，設計、加工、裝配技術都有很大的差距，因此導致我們的產品的精度和穩定性都較國外落后。
2.國產功能部件的匱乏
      國外的機床依靠的都是自己國內配套的關鍵部件。DMG系統是西門子的，刀架是紹特的；森精機和馬扎克都是自己的系統，或者是FANUC的系統，刀架都是自己設計開發的。而我們國內雖然也有一些廠家在生產這些功能部件，為國內機床廠配套，但在性能品質上與國外部件根本無法抗衡。國產功能部件的匱乏，也嚴重阻礙了國內機床行業的發展。我們非常期待國內數控系統和功能部件能夠盡快完成產業升級，生產出優秀的產品來替代進口，結束關鍵功能部件嚴重依賴國外產品的局面。
