      在機械加工行業, 分度盤是一種很重要的工具。傳統的分度盤結構復雜, 價格比較昂貴。根據實驗室工作的需要, 我們設計了一種結構簡單, 使用方便的分度盤。它不需要高度尺, 可直接將不同直徑的圓周分成所需的等分數。

1　分度盤的結構和原理

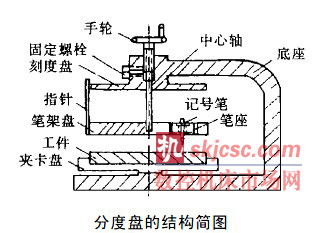

      分度盤的結構如圖所示, 主要由夾卡盤、底座、記號筆、筆架盤、筆座、指針、刻度盤、固定螺栓、中心軸和手輪等組成。中心軸與夾卡盤的中心線在同一直線上, 要等分的工件裝于夾卡盤上。記號筆固定在筆座中, 筆座裝在筆架盤的槽中, 槽邊有刻度, 0 點在筆夾盤的中心點。通過滑動筆座在槽中的位置, 并根據槽上的刻度可直接調節要分度圓的大小。指針裝在筆架盤上, 指針尖指在刻度線上, 刻度盤上有0～360 的等分刻度線, 通過手輪轉動中心軸使記號筆旋轉, 同時轉動的角度由指針尖在刻度盤的位置讀出。記號筆裝在一個有彈簧的筆座中, 筆座可固定在筆夾盤滑槽的任意位置, 也可以槽內滑動, 當手按住記號筆頭時, 彈簧壓縮, 記號筆向工件移動, 筆尖接觸工件, 在工件上劃下記號, 當手松開時, 由于彈簧的彈力作用記號筆自動回位。

2　分度盤的制作注意事項

2. 1　夾卡盤的中心與中心軸要同心, 其不同心度要小于0. 01mm;

2. 2　記號筆劃的痕跡要細, 筆架盤的平面要與中心軸的中心所在的平面垂直, 不垂直度小于0. 01m m;

2. 3　筆座能在筆架盤的槽內滑動自如, 不得有明顯的晃動。中心軸沒有螺紋處與底座沒有螺紋處配合要好, 這樣, 轉動手輪時, 保證記號筆移動時, 筆頭不會晃動, 即筆尖的移動軌跡在一個水平直線上, 同時筆尖轉動的軌跡在一個與水平垂直的圓周上。

3　分度盤的使用工序

3. 1　將要分度的工件裝于夾卡盤上, 調節記號筆座在筆架盤槽中的位置, 使筆座對應于槽上的刻度數等于要分度圓的半徑, 然后固定筆座, 這就調節好了要分度圓的尺寸;

3. 2　轉動手輪, 使記號筆前移, 離工件2mm 左右,并使指針尖指到刻度盤的0 刻線上, 手按一下記號筆, 在工件上留下第一個記號;

3. 3　按要分度的等分數, 計算每等分的度數。搖動手輪使記號筆轉動, 每當指針尖指到每等分度數的整數倍時, 用固定螺栓固定中心軸, 按下記號筆, 則在工件要等分的圓周上劃下一些等分的點。這樣將要圓周等分所需的分數。

      此種分度的方法, 裝置結構簡單, 使用方便, 但如果要分的等分數不是360 的整數倍, 等分誤差較大。此方法比較適合于分度要求不高的工件。
