雙頭深孔槍鉆控制模型研究
2017-3-30  來源:湖北大學計算機與信息工程學院  作者:胡東紅,劉景源,張玲,王平江

      摘要: 根據工件所需鉆孔的總排數、每一排的總孔數以及相鄰排之間的距離,按照最優的加工模式,自動確定雙頭鉆之間距離,自動確定鉆孔模式,并自動生成 G 代碼加工程序。提高鉆孔加工效率而且避免用戶繁雜的 G 代碼程序編寫和調試過程。

      關鍵詞: 雙頭鉆; 深孔槍鉆; 鉆床; 數控中圖分類號: TP391 文獻標志碼: A 文章編號: 1671—3133( 2016) 03—0037—04

      0.引言

      鉆削直徑較小、深度較大的孔,尤其是在鋼件材料上鉆深孔、小孔時,通常存在鉆屑排除困難、刀具冷卻困難以及鉆孔軸線易歪斜等問題[1]。能否妥善解決這些問題,直接關系到深孔、小孔加工的質量、生產效率、加工精度和刀具熱變形等,若處理不當,甚至可能使加工無法正常進行[2-3]。對此類深孔、小孔問題,槍鉆是一個非常有效的解決方法[4-5],其主要特點是鉆頭中空細長,高壓鉆削油通過鉆頭中空管向鉆頭高速噴出,從而攜帶鉆屑從槍鉆的排屑槽向外噴出。深孔槍鉆無需通過反復拔出鉆頭的方式進行排屑,相對于麻花鉆有著無可比擬的優勢[6],從而提高了加工工效。此外,深孔槍鉆還采用鉆頭保護套,避免鉆頭歪斜。目前深孔槍鉆廣泛應用于汽車、模具、印刷機械、包裝機械、食品機械和航空航天等裝備制造領域的機械加工中[1]。此外,一些較復雜的工件排孔數很多,往往有幾萬個孔需要鉆削,如果采用單頭深孔槍鉆,加工一個工件往往需要晝夜 24 小時連續加工半個月左右。

      雙頭深孔槍鉆的優勢在于可以用兩個鉆頭同時對工件進行鉆削加工,理論上講,可以節省加工時、提高加工工效近 50% 。但是,雙頭深孔槍鉆編程較為復雜,需要確定鉆孔模式。如果工件類型改變,排孔數發生變化,則需要重新進行編程、調試。用戶使用起來較為麻煩,因此,本文提出了雙頭深孔槍鉆的最優加工模式,可以根據工件的總排數、每排的孔數以及排間距等相關參數自動生成最優加工模式的 G 代碼程序。從而極大地簡化用戶的編程和調試。

      1.問題描述

      1.1 雙頭深孔槍鉆鉆床的主要結構

      數控雙頭深孔槍鉆主要部件結構示意圖如圖 1 所示。左鉆頭和右鉆頭之間的距離可以通過手工調節后,保持固定。當左右鉆頭同時沿 X 軸方向移動時,可以分別同時對準圓筒工件上的兩排孔; 當工件繞 C 軸旋轉時,左右鉆頭可以分別對準圓筒工件上位于同一列的兩排孔; 當左右鉆頭同時沿 Z 軸移動時,左右鉆頭可以對圓筒工件上位于同一列的兩排孔進行鉆孔。

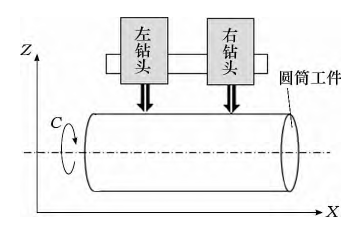

圖 1 雙頭深孔槍鉆主要部件結構示意圖

      1. 2 最優化鉆孔模式要求

      最優的雙頭深孔槍鉆鉆孔模式應該是: 盡量采用雙鉆模式進行鉆孔,即左右鉆頭同時鉆孔,以提高加工效率。若實在無法采用雙鉆模式鉆孔的孔位,采用單鉆模式鉆孔,即只用左鉆頭或只用右鉆頭鉆孔,因此,如何根據工件的總排數、每一排的總孔數以及排間距,自動確定左右鉆頭之間的距離,確定哪些排孔采用雙鉆模式,哪些排孔采用單鉆模式,是雙頭深孔槍鉆實現自動最優化鉆孔模式的關鍵所在。

      2.雙頭深孔槍鉆最優鉆孔模式分析

      一個圓筒工件及其展開后的排序號和孔序號示意圖如圖 2 所示。由于奇數排的孔和偶數排的孔沿 X軸線方向不在一條直線上,且相互錯位半個孔間距,因此,左鉆頭和右鉆頭無法分別鉆奇數排的孔和偶數排的孔。左鉆頭和右鉆頭只能同時鉆奇數排的孔,或者同時鉆偶數排的孔。

      如圖 3 所示為工件總排數為 8 排時的鉆孔模式。如果工件的總排數為 8 排,顯然,最合理的鉆孔模式是左鉆頭和右鉆頭的間距為孔的排間距的 4 倍最為合理。這樣,左鉆頭對準第 1 排時,右鉆頭對準第 5 排。在左右鉆頭同時完成對第 1 排和第 5 排的全部鉆孔之后,左右鉆頭分別對準第 2 排和第 6 排,同時完成第 2排和第 6 排的全部鉆孔。同理,左右鉆頭可以同時完成第 3、7 排,第 4、8 排的全部鉆孔。可以將該過程描述為: 用雙鉆模式,第 1 輪完成對第 1、5 排的鉆孔; 第2 輪完成對第 2、6 排的鉆孔; 第 3 輪完成對第 3、7 排的鉆孔; 第 4 輪完成對第 4、8 排的鉆孔。一共進行 4輪鉆孔,所花時間相當于鉆 4 排孔的時間。

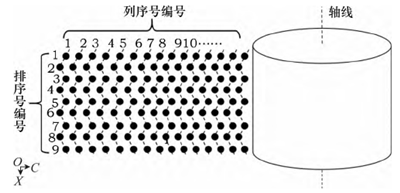

圖 2 圓筒工件展開后的排序號和孔序號示意圖

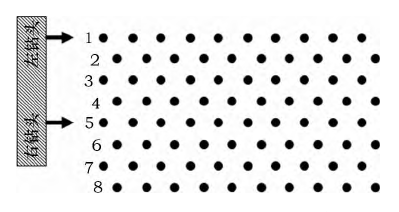

圖 3 工件總排數為 8 排時的鉆孔模式

      如果工件的總排數為 9 排時,顯然,最合理的鉆孔模式是: 按照總排數為 8 排的模式,完成對 8 排孔的鉆孔之后,拆掉一個鉆頭,用剩下的一個鉆頭進行第 5 輪鉆孔,完成對第 9 排全部孔的鉆孔。一共進行 5 輪鉆孔,所花時間相當于鉆 5 排孔的時間。

      如果工件的總排數為 10 排,顯然,最合理的鉆孔模式是: 按照總排數為 8 排的模式,完成對 8 排孔的鉆孔之后,拆掉一個鉆頭,用剩下的一個鉆頭進行第 5輪、第 6 輪鉆孔,完成對第 9、10 排全部孔的鉆孔。一共進行 6 輪鉆孔,所花時間相當于鉆 6 排孔的時間。

      但是,當工件的總排數為 11 排時,如果仍然按照總排數為 8 排的模式,完成對 8 排孔的鉆孔之后,拆掉一個鉆頭,用剩下的一個鉆頭進行第 5、6、7 輪鉆孔,完成對第 9、10、11 排全部孔的鉆孔。這樣一共進行 7 輪鉆孔,所花時間相當于鉆 7 排孔的時間。事實上,當工件的總排數為 11 排時,最合理的鉆孔模式是: 左右鉆頭的間距設定為孔的排間距的 6 倍,圖 4 所示為工件總排數為 11 排時的最優鉆孔模式。這樣,左鉆頭對準第 1 排時,右鉆頭對準第 7 排。鉆孔過程可以描述為:用雙鉆模式,第 1 輪完成對第 1、7 排鉆孔; 第 2 輪完成對第 2、8 排鉆孔; 第 3 輪完成對第 3、9 排鉆孔; 第 4 輪完成對第 4、10 排鉆孔; 第 5 輪完成對第 5、11 排鉆孔;第 6 輪拆掉一個鉆頭,用一個鉆頭采用單鉆模式完成對第 6 排的鉆孔。這樣一共進行 6 輪鉆孔,所花時間相當于鉆 6 排孔的時間。

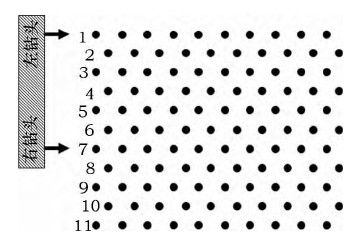

圖 4 工件總排數為 11 排時的最優鉆孔模式

      從上述分析可以看出,工件總排數為 4 的整數倍,即 4n( n = 1,2,…) 時,左右鉆頭的間距應該為排間距的 2n 倍。一共進行 2n 輪雙鉆模式鉆孔。總排數為4n 時的最優鉆孔模式如表 1 所示。

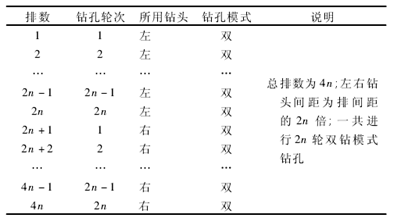

表 1 總排數為 4n 時的最優鉆孔模式


      工件總排數為 4 的整數倍余 1,即 4n + 1,( n = 1,2,3,…) 時,左右鉆頭的間距應該為排間距的 2n 倍,鉆孔的輪次數 2n + 1 輪次。其中 2n 輪次為雙鉆模式,1 輪次為單鉆模式,總排數為 4n + 1 時的最優鉆孔模式如表 2 所示。

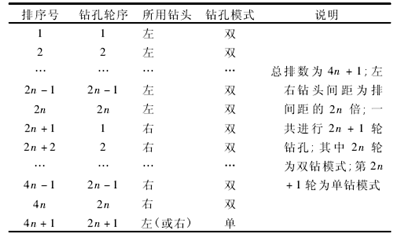

表 2 總排數為 4n + 1 時的最優鉆孔模式


      工件總排數為 4 的整數倍余 2,即 4n + 2,( n = 1,2,3,…) 時,左右鉆頭的間距應該為排間距的 2n 倍,鉆孔的輪次數 2n + 2 輪次。其中 2n 輪次為雙鉆模式,2 輪次單鉆模式。總排數為 4n + 2 時的最優鉆孔模式如表 3 所示。

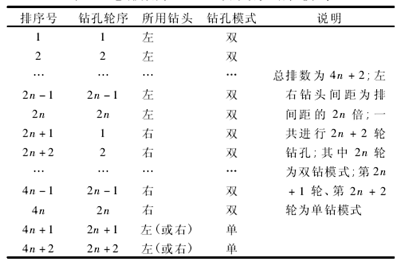

表 3 總排數為 4n + 2 時的最優鉆孔模式


      當工件總排數為 4 的整數倍余 3,即 4n + 3,( n =1,2,…) 時,左右鉆頭的間距應為排間距的 2n + 1 倍,鉆孔的輪次數 2n + 2 輪次。其中( 2n + 1) 輪次為雙鉆模式,1 輪次為單鉆模式。總排數為 4n + 3 時的最優鉆孔模式如表 4 所示。

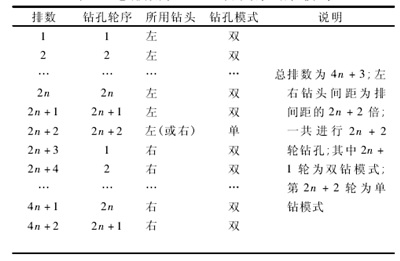

表 4 總排數為 4n + 3 時的最優鉆孔模式


      3.結語

      根據上述雙頭深孔槍鉆最優鉆孔模式算法,在華中 21 型數控系統平臺上進行二次開發,實現了本方案的應用。用戶只需輸入工件的總排數、每排的孔數、排間距和鉆孔時的速度等相關參數,數控系統即可自動生成最后的鉆孔加工程序,從而極大地簡化了用戶的編程和調試。
