數控鉆攻中心加工刀紋問題剖析
2022-12-12  來源:沈陽機床股份有限公司   作者: 于春明

    摘要 :本文闡述了鉆攻中心在3C行業手機零件加工過程中出現的刀紋問題,并詳細分析了刀紋的成因,以及在切削過程中產生刀紋的影響因素,最后針對對如何消除此類刀紋提出了機床的整改方向。

    自2015年以來,鉆攻機市場異常火爆,以手機為代表的3C行業表現出井噴的態勢,手機零件的加工對機床的要求越發嚴格,以手機攝像頭支架為例,對加工精度的要求為±0.02mm,對加工表面的要求更為嚴苛,要求接近鏡面效果,表面刀紋必須均勻有序,不能出現局部跳躍刀紋,以及象限點接刀紋。正因如此,很多品牌的機床難以達到客戶的驗收標準,其中有機床品質的問題,有機床使用的問題等。本文將以手機攝像頭支架為例,來剖析影響其加工效果的因素。

     1 .刀紋問題描述

    東莞一手機零件加工廠商使用兩種不同品牌的機床,進行同一零件的加工,使用相同的加工程序,相同的夾具以及刀具,最終加工結果卻有很大差異。圖1所示為加工的零件。


圖1 手機攝像頭支架

     零件名稱:某品牌手機攝像頭支架;零件材質:不銹鋼316L;全序加工時長:9min30s。零件檢測采用電動放大鏡,通過電腦采集放大鏡下的零件圖像,放大鏡的倍數為20倍。A機床切削為合格品,采集后的刀紋圖像如圖2所示。

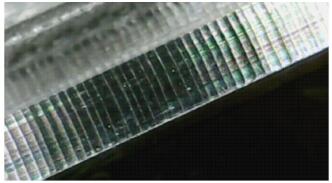

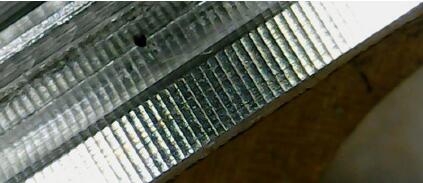

圖2 A機床切削合格品樣件

     圖2刀紋均勻有序,深淺一致,無明暗交替紋路,無破損刀紋,目視表面平滑規則明亮,手觸無劃痕感。使用B機床進行切削采樣,如圖3所示。

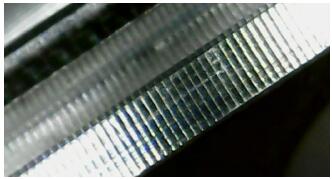

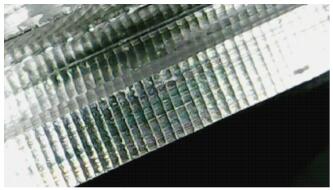

圖3 B機床切削不合格品樣件

     從圖3可以看見間斷性的寬刀紋,使得整體刀紋突顯出寬窄不均,目視會發現零件表面有跳躍性深刀紋出現。

     針對這種不規則刀紋的現象,我們進行展開分析,排查影響刀紋的多種因素以及刀紋的成因進行分析。

     2.切削測試分析

     為了使測試更加準確,我們重新排查了影響切削產生刀紋的各種因素,第一,檢查機床地腳是否松動。對機床四個地腳進行重新排查,重新校核了機床工作臺的水平;第二,檢查刀具。看刀具是否有磨損,重新校核了刀擺,確保刀擺數值控制在0.002mm以內。第三,檢查夾具。排查夾具是否會在加工過程中引發振動。

    (1)不同進給速度切削測試通過以上案例分析,我們對機床進行了深度測試,尋找其加工過程中的薄弱環節。首先調整不同的進給速度進行切削測試。其他切削參數保持不變。測試結論如圖4、圖5、圖6、圖7所示。

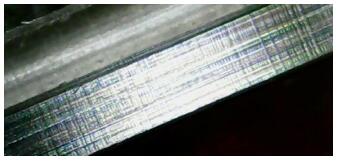

圖4 切削速度300mm/min

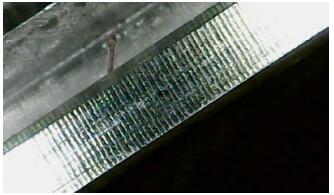

圖5 切削速度500mm/min


圖6 切削速度700mm/min


圖7 切削速度900mm/min

     根據不同的切削狀況可以發現,當切削速度變低時會發現非常明顯的異常刀紋,現對其進行分析。

     刀紋產生的原因是刀具與零件的相對運動后留下的痕跡。當切削速度為900mm/min時,進行分析:主軸轉速9000r/min,每轉進給量=進給速度/轉速;每齒進給量=每轉/齒數,經計算每轉進給量為0.1mm,使用的是4刃刀具,那么每齒進給量為0.025mm。對實際工件進行測量,如圖8所示。


圖8 工件加工尺寸測量

     倒角邊有效刀紋邊長度為13mm,在放大鏡下可觀測的刀紋數量為128條,最終可以得出,刀紋實際間距約為0.1mm。由此可以推斷,實際上是刀具每轉一圈留下一個刀紋。現對刀具進行檢測分析,如圖9所示。

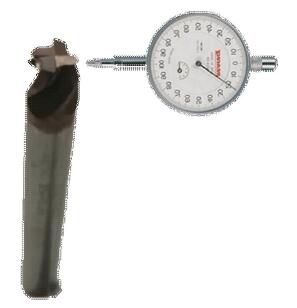

圖9 刀具實際測量

     用千分表對刀具進行測量后發現,四個齒高度不一樣,具體數值如表1所示。

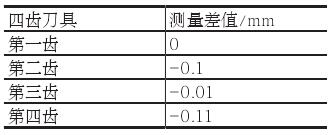

表1  刀刃測量值


     由此可以推斷,實際切削過程中,最終只有第一齒在零件上留下刀紋。

    (2)刀紋形成機理分析現對刀紋形成機理進行分析,以切削速度900mm/min為例。如圖10、圖11所示。



圖10 切削示意圖



圖11 切削示意圖(放大100倍)

     刀具以900mm/min速度切削,切深0.02mm,最終刀紋情況如圖11所示,刀紋理論間距0.1mm,刀紋理論深度0.0006mm,表面粗糙度Ra約為0.3um左右,符合實際切削效果。當切削速度為700mm/min時,主軸轉速9000r/min,每轉進給量為0.08mm,刀紋深0.0004mm;當切削速度為500時,主軸轉速9000r/min,每轉進給量為0.055mm,刀紋深0.0002mm;當切削速度為300mm/min時,主軸轉速9000r/min,每轉進給量為0.033mm,刀紋深0.0001mm。

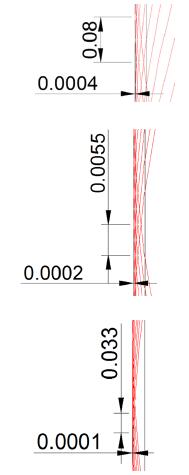

圖12  不同切削速度下的刀紋

     由此可見,當進給越低時,正常產生的刀紋越淺越窄。那么機床振動對其產生的影響越明顯。

     3.異常刀紋成因分析

     根據刀紋的表象,以及之前的分析,現從理論角度對其分析產生的原因。

    (1) 軸向竄動產生的影響軸向竄動造成的刀紋狀況分析,如圖13所示。



圖13  軸向竄動產生理論分析

      軸向瞬時竄動對切削的影響如圖12所示,其影響主要表現為偶爾會出現一條寬或者窄的刀紋,但刀紋深淺沒有影響。其形成的原因主要為傳動系統瞬時竄動,如絲杠預壓丟失,傳動軸安裝精度引起的瞬時應力釋放等。

     (2)機床振動產生的影響

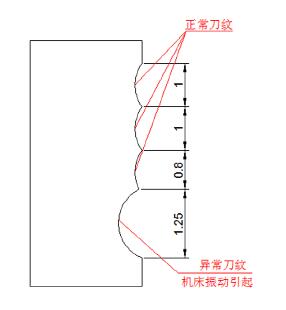

     機床振動對刀紋產生的影響如圖14所示。



圖14 機床振動產生的影響

     如圖14所示,機床振動產生的刀紋效果,刀紋寬窄會發生變化,刀紋深淺也會發生變化,同時對相鄰的刀紋也會產生影響。分析其產生的原因,主要有兩部分,第一,工作臺振動引起的,考慮其方向,主要為XY軸傳動系統、工作臺、滑座、床身等影響。第二,主軸箱振動引起的,考慮其方向主要為Z軸傳動系統及立柱、主軸箱等影響。現對AB兩機床做振動分析,分析數據如表2所示。

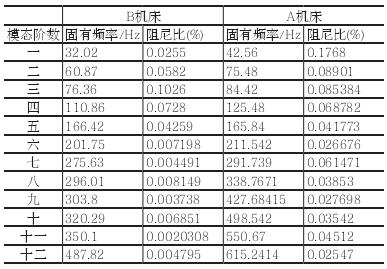

表2 振動分析數據


     通過表2振動分析可以看出,在500Hz以內,B機床出現十二階固有頻率,A機床出現十階固有頻率,說明B更容易引起振動,通過阻尼比對比發現,A機床抗振動性能更好。A機床優于B機床主要有以下幾點:第一,機床大件結構,A機床大件外形結構及筋格設計更合理,剛性更強;第二,三軸絲杠結構,對比發現兩臺機床絲杠結構不同,那么在設計機床時需要重點關注絲杠的適用性,而不是完全根據絲杠廠家的推薦來;第三,導軌結構,導軌結構不單能夠影響機床的傳動精度,而且對整機的連接剛性影響非常大,在機床選擇功能部件時,需嚴格關注;第四,機床聯接剛性,主要關注機床的裝配工藝。

     4.整改后機床切削測試

     根據之前分析,我們對B機床進行了相應的調整,調整部分有裝配環節,傳動系統及大件結構,然后進行切削測試,如圖15所示。

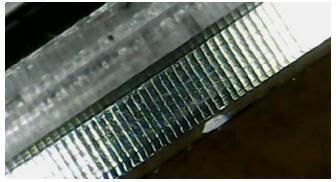

圖15 調整機床后切削樣件

     通過上圖可以看出,此B機床已經能夠達到A機床的切削效果,經客戶檢驗,已經完全滿足客戶的出廠要求。
