N一084數控車床刀架升級改造
2016-10-14  來源:轉載  作者:陳培亮

      摘要:N一084數控車床刀架系統存在的f*-I題,升級改造刀架系統,介紹改造實施過程,改造涉及的電路接線及PMC程序編制,改造效果良好。

      關鍵詞:數控車床;刀架;程序;改造;電路

      1.存在問題

      淮海工業集團有限公司10臺N一084數控車床(南京數控機床廠生產),采用FANUC 0i Mate系統和BWD8—100型電動刀架(常州亞興數控設備有限公司生產)。BWD8—100型電動刀架為8工位,換刀時只能沿1個方向由低號向高號順時針旋轉,如1。刀位向8*刀位換刀時,刀盤必須順時針旋轉l周才能選中目標刀位。換刀時間長且運行不穩定,故障頻發,10臺數控機床價值三百多萬元,目前因刀架問題長期無正常運行。為此決定對BWD8—100型電動刀架進行升級改造。對目前市場上進口、國產刀架進行調研后,決定采用性?xún)r(jià)比較高的AK3180A數控回輪刀架(煙臺環球機床附件集團有限公司生產)作為替代升級品。AK3180A數控回輪刀架引進意大利Baruffaldi公司技術,可確保零件通過一次裝夾自動完成車削外圓、端面、圓弧、螺紋和鏜孔、切槽、切斷等加工工序。

      2.改造方案

      改造技術難點是機械連接、刀架控制電路和刀架PMC控制程序均需重新設計,而且確少原機床廠設計資料,改造風險大。為慎重起見,先在l臺N一084數控車床進行改造,成功后,再推廣至其余機床。

      3.改造實施

      3.1機械連接

      (1)AK3180A刀架安裝固定位置和原刀架不同,因此,必須根據AK3180A刀架實際安裝固定尺寸,對上拖板進行安裝螺孔的修配加工。

      (2)AK3180A刀架中心高度比原刀架中心低10 mm,因此需重新配制刀架墊板和刀架定位銷。

      3.2控制電路

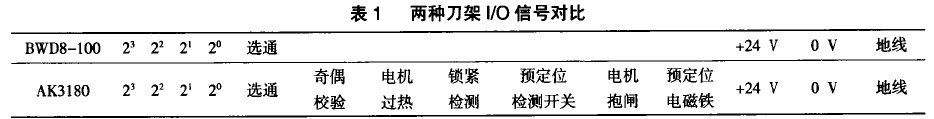

      AK3180A刀架結構及傳動原理與原刀架不同,因此控制信號、點數不同,需要重新設計控制電路。兩種刀塔I/O(輸入,輸出)信號對比見表1,可以看出,除采用二進制8421編碼刀號信號、選通信號和公共信號外,其余信號均為新增輸入輸出信號。


      (1)FO輸出控制電路(圖1)。Y3.2和Y3.3為新增加輸出信號,利用喲板輸入輸出空余點A21和B21,通過NC輸出信號給中間繼電器線圈,使用Y32和Y3.3中間繼電器射I通斷電來控制電機抱閘、預定

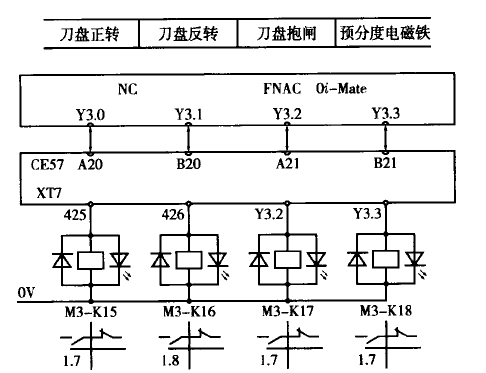

圖1 AK3180 7J架PMC輸出信號控制電路

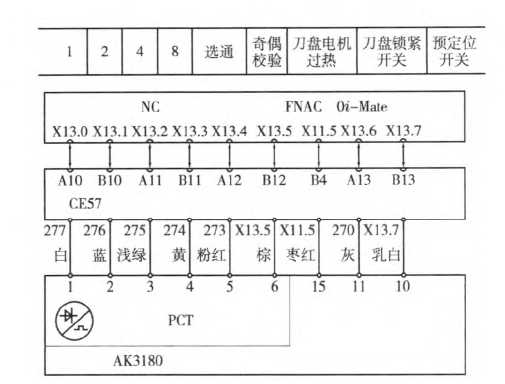

圖2 AK3180刀架PMC輸入信號控制電路

位電磁鐵動作。注意電機抱閘、預定位電磁鐵采用DC 24 V電源,且工作時電流較大,由于原來向NC供電的DC24 v開關電源容量不夠,同時確保NC系統24 v不會受到干擾。因此,需新增加1個DC 24 V開關電源專門向電機抱閘、預定位電磁鐵供電。

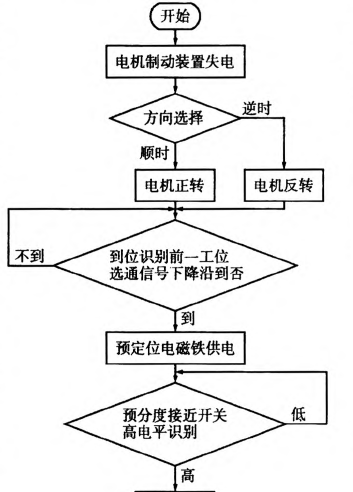

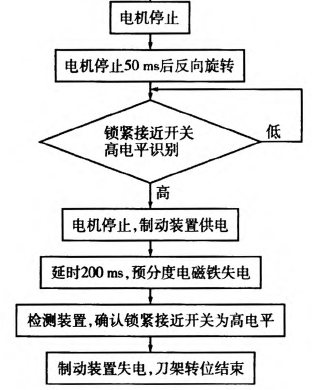

圖3數控轉塔刀架操作流程

      (2)m輸人信號電路(圖2)。根據I/O接口輸入點占用情況,利用空閑點,分別設置B12對應X13.5奇偶校驗、B4對應X11.5刀架電機過熱、A13對應X13.6鎖緊檢測開關、B13對應X13.7預定位檢測開關新增輸入點信號。為便于和原電路圖結合,對新增加信號線,直接以信號名稱標注信號線。采用0.5mill2x16芯電纜作為刀架信號線,預留2根作為維修備用。

      (3)電機正反轉控制電路。根據AK3180刀架傳動原理,重新設計正反轉控制電路。

      (4)刀架接線排端子與I/O信號連接電路。所用16芯電纜要直接與I/O板輸入輸出接線端子相對應并連接,應盡量避免電纜中間出現節點,確保I/O信號可靠。

      3.3運行過程

      刀架轉位必須先斷開剎緊裝置,然后PMC程序才能輸出控制信號給中間繼電器K15或K16(圖1),向刀架電機供電,按選擇方向旋轉。當編碼器前1工位的選通信號下降沿到達時,則預分度電磁鐵立即供電(選通信號下降沿到達至電磁鐵供電最大延遲必須小于60 ms)。電磁鐵接電后,待預定位電磁鐵銷插入主軸等分鍵槽內,回轉被迫停止,接收到預分度接近開關信號(由0上跳為1)后,電機立即停止,50 ms后,電機反向旋轉使刀架剎緊定位。刀架剎緊定位后,鎖緊接近開關輸出由O跳變到1。該信號發出立即使電機停止,剎緊線圈通電(鎖緊接近開關發出信號至電機停機制動最大延時小于60 ms)。鎖緊開關發出鎖緊信號后,控制系統進行位置檢測,以發出允許刀架進行切削加工工件的指令。200 ms后電磁鐵斷電(刀架鎖緊結束時,電磁鐵是否斷電不影響刀架鎖緊精度)。注意如果刀架在轉位過程中電控部分故障急停,再次啟動時必須沿停止前的運動方向重新開始,具體操作流程見圖3。




圖4滿足換刀條件


圖5換刀準備

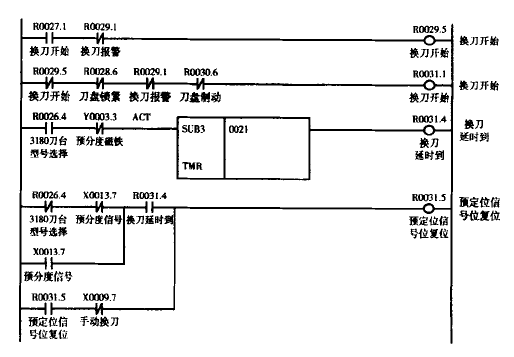

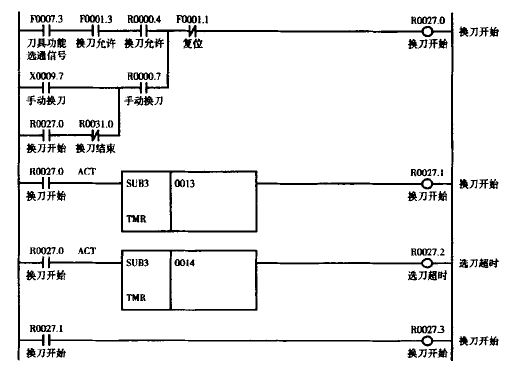

圖6換刀過程1

      3.4 PMC程序編制

      根據AK3 1 80A刀架運行信號波形圖及運行流程,編制PMC控制程序,PMC參數K2為刀塔的選擇開關,當K2--00000101時,即K2.0=1、K2.1--0和K2.2=1,AK3180A刀塔才能有效,最后調試時,按照波形

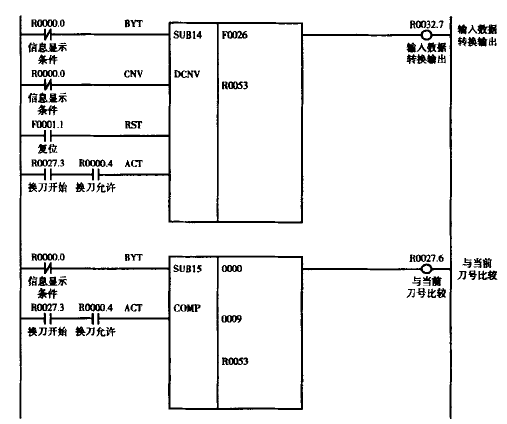

圖7換刀過程2

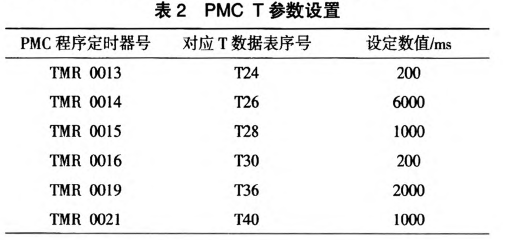

      圖和操作流程,對PMC程序中定時器對應的PMC參數(T數據表中對應的T參數)進行賦值(表2)。PMC程序中l(wèi)(2.0開關參數接通后,在選擇不同機床操作模式下,可允許執行換刀指令,操作模式為互鎖關系(圖4);具備換刀條件后,換刀準備在1000 ms內完成(圖5);換刀指令發出后,延時200 Ills開始換刀,若6000 Ills內未完成換刀過程,則輸出換刀超時報警(圖6);寫入目標刀號與當前刀號比較(圖7);換刀過程3-7的PMC程序略;若換刀過程中,出現一些原因未能完成換刀,則輸出換刀故障報警(圖8);各種報警信息顯示(圖9)。

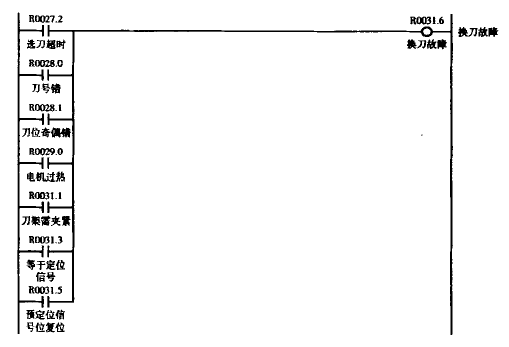

圖8換刀過程故障輸出

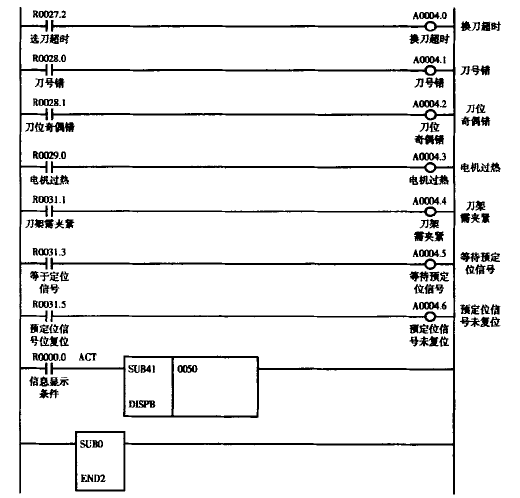

圖9報警信息顯示

      10臺N-084數控車床刀架升級改造后,盤活了公司長期停用的固定資產,解決了生產設備棘手問題,同時鍛煉和提高了維修隊伍,為今后數控設備維修改造提供了寶貴經驗。
