創造紀錄:肯納金屬玉米銑刀
2018-10-8 來源:肯納金屬 作者:-
在測試刀具金屬去除率的競賽中,肯納金屬公司最新推出的玉米銑刀取得了第一名。
想象一下,在使用一款粗加工刀具對 Ti-6Al-4V 鈦合金材料進行大批量加工時,僅需一分鐘即可完成1000 立方厘米(61 立方英寸)以上金屬去除量的場景。如果你參加了最近對肯納金屬新型HARVI™ Ultra 8X 玉米銑刀進行的測試,你可以清楚地看到這個場面。在軸向切深為 95 mm (3.74in.),徑向切深為 20 mm (0.78 in.),以及進給率為 423 mm/min (16.65 ipm) 的情況下,使用直徑為80 mm (3.15 in.) 的 HARVI Ultra 8X 銑刀對這種航天航空行業難加工的超耐熱合金材料進行加工時,連續三分鐘進行大切削量加工后性能沒有任何的下降。
產品亮點
可轉位銑刀資深全球產品經理 Tim Marshall 在多家客戶那里對 HARVI Ultra 8X 銑刀進行了產品測試,使用這款新型刀具對各種材料進行測試加工,將刀具性能發揮至極致,測試加工材料從 15-5 PH材料到鑄鐵材料,再到 Aermet 100 高強度鋼材料,在每種材料加工中都獲得了卓越的加工效果。
肯納金屬公司開發 HARVI Ultra 8X 銑刀是為了滿足兩種不同的需求。»Marshall這樣說道。
第一個需求來自于航天航空行業,因為現今生產飛機的數量很大,需要進行高金屬去除率的加工,但同時還需要實現滿意的刀具使用壽命。同時,機床制造商和用戶在尋找既可以進行高速切削,同時又能降低切削力的刀具產品,這樣就可以在極端切削工況下減少機床零部件的磨損。新型 HARVIUltra 8X 刀具不僅可以滿足所有這些要求,而且還能做得更多。»
盡管產生了大量的切屑,測試方幾乎可以確定地相信,這款刀具在三分鐘后仍然可以進行更長時間的切削。Marshall 同意這個觀點,他說 HARVI Ultra 8X 刀具在對 Ti-6Al-4V材料進行切削時,其設計目標為每分鐘金屬去除量 20 立方英寸(328立方厘米),同時單位切削刃的壽命為 60分鐘。為了實現這個目標,肯納金屬公司在這款高科技刀具產品上又融合了多項創新技術:
- 采用雙面正角刀片設計,確保最低的單位切削刃成本,同時降低功率消耗最多可達 50%。
- 因為采用獨特的 AlTiN+TiN PVD涂層設計,可以確保極佳的抗熱裂紋性能;與競爭對手的產品相比,肯納金屬公司的高性能KCSM40 硬質合金材質刀片可以提供更長的使用壽命。
- 與競爭對手的產品相比,HARVI Ultra 8X刀體采用高品質鋼材料制成,在大切削力條件下具有更好的強度和剛性。
- 此外,與套式接口刀柄系統相比,獨特的 BTF46(螺栓錐體法蘭)接口系統可以提供更為出色的抗彎矩性能。
- HARVI Ultra 8X 的可變螺旋角設計可以避免導致振刀的共振現象,可進一步延長刀具壽命,提高工件加工質量和生產率。
產品名稱的內涵
最后一點尤為重要。可變螺旋角設計可大幅緩解被稱之為»硬質合金刀具殺手»的振刀現象。使用12mm 和 10mm 的刀片也有幫助,其較小尺寸意味著在刀體上可以安裝更多刀片,更多刀片可以同時切入工件,也意味著在重型切削時更多刀片可以同時吸收切削時產生的沖擊力。
但 HARVI Ultra 8X 還有更多的秘訣。高精度內冷噴嘴可將切削液直接引導至最需要切削液的部位。增強型排屑槽設計可以確保最優化的排屑性能。大號 M4 Torx Plus螺釘可以確保更好的刀片穩定性。選配使用 KM4X 刀柄可以確保更好的刀具夾持穩定性。根據KCSM40 材質而優化的特殊刃口處理方式可顯著延長刀具使用壽命。刀尖圓角范圍從 0.8mm 6.4mm,包括英制和公制類型,確保更為廣泛的應用范圍。
Beyond Ti-6Al-4V
»我們對 HARVI Ultra 8X 的各方面都進行了最優化設計,»Marshall說道。»排屑槽和冷卻液噴嘴設計可以確保最佳的排屑性能,這是高金屬切除量應用中非常重要的一點 - 如果不能保證這一點,在加工過程中會出現切屑卡滯,進而導致刀具的突變失效。經實踐證明,我們的 KCSM40 材質在高溫合金材料加工中具有極高的性能,但我們也提供其它幾款優秀的材質產品,從而可以用于其它工件材料的加工。每個刀片有八個切削刃?沒有其它任何一個廠家的玉米銑刀可以實現這一點。»

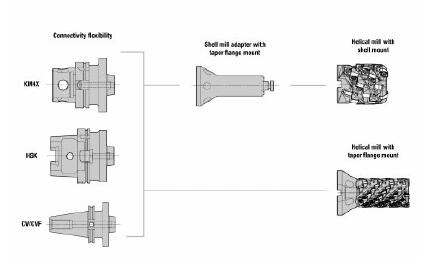

雙面刀片不僅意味著更低的單位切削刃成本,同時也可以采用比之前更高的切削速度和進給率參數,Marshall 這樣說道。因為 HARVI Ultra 8X 提供整體式刀柄設計或»超強»的 BTF46接口裝置,用戶幾乎可將這款刀具安裝至任何類型的機床主軸上,同時也不會影響其整體剛性。»我們對這款產品進行持續的性能改進,其性能超越競爭產品,甚至超越我們自己的玉米銑刀產品,»Marshall這樣說道。»對于尋求最高生產率和最低單位切削刃成本的用戶而言,這款刀具產品是一款理想的產品。»

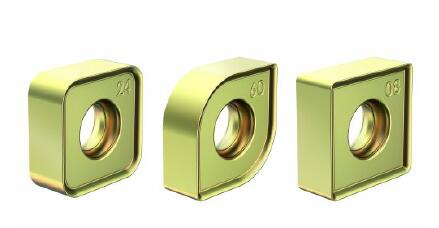

玉米銑刀使用的八個切削刃的刀片。其它公司尚未推出同類產品。刀片尺寸范圍為 IC10 和 IC12mm,提供八種刀尖圓角尺寸。

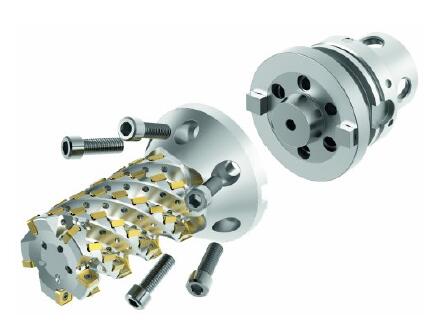

剛性、強度,盡在 HARVI Ultra 8X。螺栓錐面法蘭接口設計和 KM4X刀柄可確保無與倫比的穩定性。

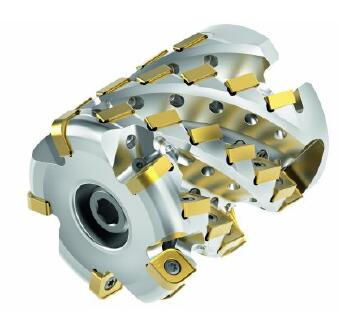

無論是進行型腔加工和仿形加工,HARVI Ultra 8X 每分鐘可穩定完成 20立方英寸的鈦材料切削,刀具使用壽命可達到一小時或更長

高金屬去除率和極佳的靈活性是新型 HARVI Ultra 8X 刀具的顯著特點。
