表面織構化刀具的研究現狀與進展

2019-11-14 來源：南京航空航天大學 機電學院作者：郝秀清，宋曉路，李亮

摘要：高速切削加工作為難加工材料的主要加工方式，在其切削過程中，刀具的快速磨損、加工表面質量差等問題顯著。近些年來，表面織構由于在控制摩擦、減小磨損和改善潤滑性能等方面的作用引起了國內外學術界和產業界的廣泛興趣，為刀具減摩降磨技術的研究提供了新方向。

表面織構效應是通過在摩擦副表面加工出具有不同形狀幾何參數和分布特征的微凹坑、微溝槽等陣列結構時，表面的摩擦磨損和潤滑特性隨之改變的熱動力學效應。針對表面織構技術在刀具方面的應用研究，描述了刀具表面織構的主要制備方法，對比分析了各種制備方法的優缺點，然后分別闡述了微溝槽織構、微凹坑織構、納米織構/微納復合結構陣列以及織構化自潤滑刀具在減緩刀具磨損、提高加工質量等方面的研究現狀與進展，同時分析了表面織構改善刀具系統摩擦學性能的原因和機理，最后指出刀具表面織構技術目前研究存在的問題及其對刀具減摩降磨的重要意義。

關鍵詞：表面織構；刀具；減摩降磨；加工質量；仿生學；潤滑

高速切削技術作為先進制造技術中的重要技術之一，廣泛應用于航空航天、模具、機械裝備、汽車和醫學等領域。與傳統切削加工相比，高速切削加工能夠提高生產效率，但對難加工材料而言，高速切削加工過程中的高切削溫度和切削區域的劇烈摩擦?xí)涌斓毒吣p，刀-屑界面摩擦系數增大，影響表面加工質量。高切削溫度會導致主切削刃處應力及其溫度梯度增大，刀具耐用度大為降低，與此同時，刀具的快速磨損嚴重制約了切削效率的提高。在高速切削加工過程中，刀-屑界面上的材料會緊密結合，外部的潤滑液很難進入刀-屑界面，只能通過毛細滲透等方式到達摩擦副界面的邊界區域。上述原因共同導致了刀具的快速磨損和工件表面加工質量差的問題，故為了提高刀具耐用度和改善表面加工質量，可從改善切削區的摩擦潤滑狀況出發，優化刀具結構設計。

表面織構技術作為表面工程技術中的一種，近些年成為表面工程領域中的研究熱點。所謂表面織構，是指通過電沉積、電火花、激光加工、光刻加工等方法在表面加工出不同幾何參數和分布特征的微凹坑、微溝槽等陣列結構。通過表面織構技術，可以改變刀具表面的拓?fù)湫螒B(tài)，同時設計合理的表面織構來改善切削加工過程中刀-屑界面的摩擦狀

況，從而減緩刀具磨損，這對切削加工而言具有極為深遠的工程意義。目前，國內外眾多學者已開展了表面織構化刀具在不同切削條件下切削性能的研究，研究結果表明，通過在刀具表面加工出微織構，可有效改善刀-屑界面的摩擦學狀態，從而減緩刀具磨損，提高表面質量和加工精度。

1 、織構化刀具的制備方法

在刀具表面加工微織構是一種提高刀-屑界面摩擦學性能的有效手段。刀具表面微織構所具備的儲油、儲屑、減小刀-屑接觸長度和切屑粘結等功能，可有效改善系統摩擦狀況和提高刀具切削性能。目前，刀具表面織構加工的主要方法有激光加工、電火花加工、磨削加工、離子束加工等。幾種微織構表面加工方法的優缺點如表 1 所示.

表 1 表面微織構幾種制備方法的優缺點

激光加工法是通過激光器發射激光至工件表面，使其表面部分材料發生氣化和熔融。該方法具有能量密度高、加工效率高及加工過程污染小等優點，是目前刀具表面織構加工的主要技術。江蘇大學符永宏等采用二極管泵浦 Nd:YAG 激光器在YG6X 硬質合金刀具前刀面加工出具有一定尺寸和分布特征的微溝槽，其中微溝槽寬度為 50 μm，深度為 8 μm，微溝槽與實際切屑流向分別成 0°、30°和 60°。宋起飛等采用激光技術在試樣表面加工出凹坑等微織構，所加工的凹坑直徑分別為0. 4 mm 和 0. 8 mm，間距為 3 mm。胡天昌等則是通過激光技術在 45#鋼表面加工出填充有固體潤滑劑 Mo S2的微坑，該微坑型織構在材料表面規則排布，其中微坑直徑分別為 65、170 和 260 μm，深度在 14～16 μm 之間。

電火花加工則是通過工件電極與工具電極之間產生脈沖火花放電來腐蝕工件，從而獲得所需的加工形狀。電火花加工法適用于傳統加工方式難以加工的材料，同時還能進行復雜結構的加工。Koshy 等通過電火花技術加工在刀具表面加工面型織構和微溝槽陣列，其中微溝槽方向與主切削刃平行，深度和寬度約為 100 μm。山東大學宋文龍等采用微細電火花技術在 YG8 硬質合金刀具表面加工出孔狀微織構，其中微孔直徑為 0.35 mm，深度為 1 mm。

磨削加工法是通過砂輪尖端在刀具表面加工出微織構。與其他非接觸式加工方法相比，磨削加工在微織構形狀控制和表面質量方面具有一定優勢。華南理工大學謝晉課題組采用磨削技術磨削刀具前刀面，在未涂層刀具表面加工出 V 形的不同方向的微溝槽，其中微溝槽深度在 25～149 μm 之間，方向分別與主切削刃平行、成 45°夾角和垂直。

離子束加工是在真空條件下，將離子束加速聚焦并投射到材料表面，產生濺射效應和注入效應，從而在材料表面加工出微織構。離子束加工具有加工精度高，加工應力和熱變形都極小等優點，但其加工成本高、生產效率低，故目前尚無法進行大規模應用。孫華亮等通過聚焦離子束技術在 Ti Al N 涂層刀具前刀面加工微溝槽，其中所采用的離子束能量為 30 ke V，束流為 21 n A，所加工出的微溝槽寬度為 2 μm，深度為 1.2 μm。英國 Chang W L 等采用離子束加工技術在微銑刀前刀面分別加工出與主切削刃平行、成45°夾角和垂直的微溝槽刀具，其中微溝槽寬度為 4.5 μm，深度為 7.5 μm，間距為 4.5 μm。

2 、織構化刀具的幾何類型及減摩機理

刀具表面織構的幾何類型主要有以下幾種：微凹坑、微溝槽和納米織構/微納復合結構陣列三大類（圖 1）。刀具表面的織構形貌在很大程度上影響著微織構刀具的減摩性能，只有當織構的幾何參數在一定范圍內，它才能發揮其潤滑作用，為刀具減摩降磨提供保障。

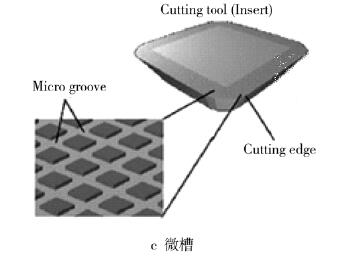

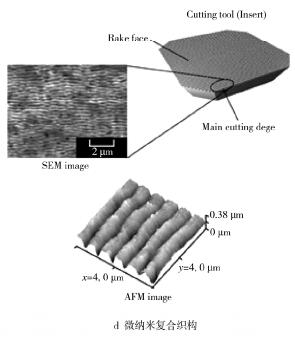

圖 1 幾種刀具表面織構類型

2.1 微溝槽型織構

刀具表面加工微溝槽示例如圖 2 所示，與微坑織構相比，微溝槽方向的不同在一定程度上會影響切屑的排出，進而影響織構化刀具的切削性能，故與微凹坑織構相比，其減摩機理更復雜。

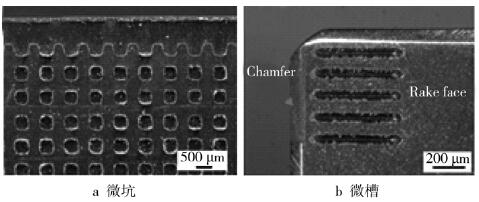

圖 2 在刀具表面加工出微溝槽

目前在激光加工刀具表面微織構領域，對硬質合金織構化刀具的研究最深入。長春理工大學于占江等采用激光加工法在 YG8 硬質合金表面加工出微溝槽，然后在車床上進行 AL6061 鋁棒切削試驗，研究結果表明，微溝槽的置入在一定程度上減小了刀具前刀面磨損并改善了工件的表面質量，通過仿真分析，發現與無織構刀具相比，微溝槽刀具應力分布狀況得到改善。與此同時，他們還對比了橫向、縱向和斜向微溝槽的切削性能，發現橫向微溝槽排屑較困難，切屑粘結現象比較嚴重，刀具表面有部分基體剝落，縱向和斜向微溝槽有利于切屑排出，切屑粘結程度輕，刀具耐磨性得到提高。華中科技大學吳克忠等設計了具有減摩功能的織構刀具，并用此進行經正火后的 50#鋼切削試驗，發現微織構刀具能有效降低切削過程中的主切削力，同時還可提高刀具的斷屑性能。在傳統切削加工中，刀具表面易出現粘結現象，而刀具表面與切屑粘結會加快刀具的磨損，從而降低刀具耐用度。巴西 Davi N 等在 4 mm 水層下或空氣中用不同功率的 Nd:YAG 激光器在硬質合金刀具表面加工出微織構，然后采用 PVD 技術在刀具表面沉積一層 Ti Al N 涂層，由此制備出 Ti Al N 涂層微織構刀具并用它們干車削 45#鋼，結果表明微織構刀具會減緩刀具表面的磨損，但不會改變其磨損機制；與此同時刀具表面粗糙度相應增大，提高了基體上涂層的粘合性能。激光輻射所產生的熱會使刀具表面硬質合金顆粒的化學成分發生改變，其 WC 相會生成新的 WC1-x相，微織構刀具表面抗粘結性能因此增強。

Silva W 等同樣用 Nd:YAG 激光器在硬質合金刀具前刀面加工出陣列微溝槽，通過 CVD 技術在刀具前刀面沉積三層涂層（Ti CN-Al2O3-Ti N），微溝槽方向分別平行和垂直于切屑流向，研究結果表明與無織構刀具相比，微織構刀具可以降低刀具前刀面磨損和后刀面磨損，提高刀具耐用度，如圖3 所示，當微溝槽方向垂直于切屑流向時刀具切削性能更好。

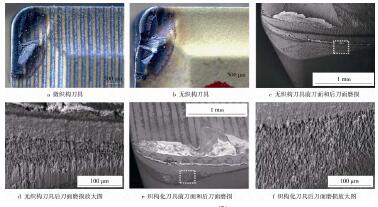

圖 3 刀具表面磨損

日本 Kawasegia N 和 Enomoto T 等進行了硬質合金微織構刀具的切削試驗及其減摩機理研究，發現與無織構刀具相比，微織構刀具可有效降低切削力并提高刀具耐磨性，與此同時刀具表面的潤滑狀態得到改善。究其原因可能是因?yàn)榈毒弑砻嫖⒖棙?gòu)的置入減小了刀-屑接觸長度，減緩了刀具磨損，另外由于微溝槽具有儲油、儲屑等功能，微織構刀具表面的潤滑狀態得到改善，減小了刀-屑界面的摩擦。日本大阪大學 Sugihara T 等針對刀具表面的嚴重粘結現象，利用飛秒激光系統在刀具表面加工出微溝槽，在不同潤滑條件下切削中碳鋼，研究結果表明微溝槽的存在可同時減緩刀具表面的前刀面和后刀面磨損，微織構的尺寸也會影響刀具的耐磨性，溝槽寬度適當增加可進一步減緩刀具磨損，但在干切條件下，過大的溝槽寬度反而起負面作用，此時接觸應力增大，會抵消寬度增大所帶來的影響。此時織構參數和切削條件對刀具抗磨性的影響如圖 4 所示。

圖 4 不同條件下刀具前刀面磨損最大深度

山東大學張克棟等采用激光加工技術在刀具表面加工微溝槽，然后再沉積一層 Ti Al N 薄膜，如圖 5 所示。在潤滑條件和干切削條件下分別比較無織構涂層刀具與織構化涂層刀具的切削性能，發現在潤滑條件下切削液會進入微溝槽，微溝槽收集切屑并為潤滑膜提供切削液，故織構化涂層刀具可減緩刀具前刀面磨損，降低切削力和切削溫度。在干切削條件下，織構化涂層刀具和無織構涂層刀具的切削力基本相等，由此可推測微溝槽具有儲存潤滑液的功能。

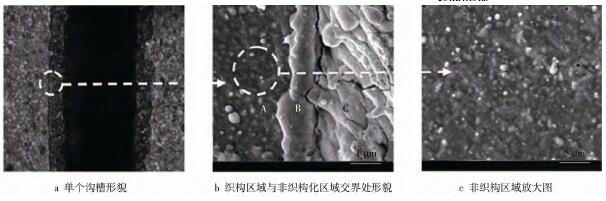

圖 5 織構化涂層刀具溝槽形貌、織構區域與非織構化區域交界處形貌

此外，也有學者將微溝槽織構應用至鉆頭表面。美國西北大 Ling T 等通過激光加工技術在鉆頭表面加工出微溝槽陣列，利用該微織構鉆頭在鈦合金板上進行鉆孔試驗，結果表明在鉆孔過程中無織構鉆頭和織構化鉆頭表面均有切屑脫落，但織構化鉆頭切屑脫落更多，相同鉆削條件下微織構鉆頭耐用度更高。他們同時還加工了微溝槽密度分別為 10%和 20%的織構化鉆頭，發現溝槽密度為 10%的織構化鉆頭耐用度最高，由此可見微溝槽密度并非越大越好，而是應處于一定范圍內。

2.2 微凹坑型織構

合肥工業大學楊超等采用激光加工技術在硬質合金刀具前刀面加工出微凹坑型織構并進行切削試驗，該微織構三維形貌如圖 6 所示。通過改變微坑的直徑、深度、面積占有率等參數，來比較不同幾何參數的微坑型織構對刀具切削性能的影響，研究結果表明，切削過程中切削液可迅速進入微凹坑，改善刀-屑界面潤滑狀態，但只有當微織構幾何參數合適時，該微織構刀具才能有效改善刀具的切削性能，在此基礎上得到了微織構幾何參數的最優組合，當微坑直徑為 110 μm 和 200 μm，深度為 7 μm，面積占有率為 20%及微坑直徑為 170 μm，深度為 10 μm，面積占有率為 10%時，微織構刀具切削性能最好。Obikawa T 等在硬質合金刀具前刀面制備了微方坑陣列織構，通過正交切削試驗，研究了微凹坑織構對刀-屑界面潤滑狀態的影響。德國 Johannes K 等同樣在硬質合金刀具表面加工出微凹坑織構，如圖 7 所示。之后由此進行碳素鋼切削試驗，研究結果表明與無織構刀具相比，微凹坑型織構在切削過程中積屑瘤更穩定，這在一定程度上減緩了刀具磨損，提高了刀具耐用度。美國 Lei S 等采用飛秒激光技術在硬質合金刀具前刀面加工出直徑在幾十到幾百微米的微坑織構，微坑織構中還填有固體或液體潤滑劑，由此進行低碳鋼切削試驗。研究結果表明：與無織構刀具相比，微坑型織構刀具降低了切削力，其刀-屑接觸長度降低約 30%。

Ma J F 等則對微坑織構參數在切削過程中的作用進行了仿真分析，結果表明微坑的存在降低了切削過程中的能量消耗，并減小了切削力。

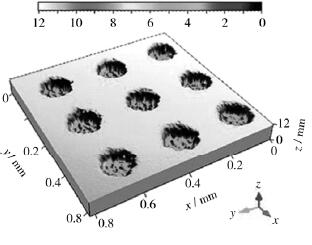

圖 6 微凹坑型織構三維形貌

圖 7 微凹坑型織構化刀具前刀面形貌

陶瓷刀具具有耐磨性好、硬度高及高溫力學性能優良等優點，故其多用于加工難加工材料，通過將表面織構技術與陶瓷刀具相結合，可進一步提高其對難加工材料的切削性能。廣東工業大學劉澤宇等通過激光技術在陶瓷刀具表面加工出微坑并進行摩擦磨損試驗，研究結果表明與無織構陶瓷刀具相比，微織構陶瓷刀具可降低系統摩擦副表面的摩擦系數，微坑的存在可擴大刀具的散熱面積，降低切削溫度，同時微坑還能容納一部分切屑，提高刀具的抗粘結性和抗磨損性，通過有限元分析發現無織構陶瓷刀具應力集中現象十分明顯，而微織構陶瓷刀具的應力分布狀況得到了改善，應力場分布較均勻。

2.3 納米織構微納復合織構陣列

單一型微織構刀具具有尺寸相對較大，減摩降磨性能好，在潤滑條件下能有效降低切削溫度等優點，但研究發現單一型微織構刀具在切削過程中極易出現二次切削現象，切屑很容易堵塞微織構。單一型納米織構刀具尺寸較小，故其織構深度較小，刀具抗磨性能提高有限，減摩降磨作用時間也將有所減小。微納復合織構陣列則綜合了二者特點，其切削性能與二者相比有了一定程度的提高。

日本 Kawasegi N 等采用飛秒激光技術在硬質合金刀具表面加工出微米和納米溝槽，在微量潤滑條件下對鋁合金進行切削試驗，研究結果表明微納米織構的存在能提高刀具耐磨性，降低切削過程中的切削力，與此同時，溝槽相對于切屑流出方向的不同會影響微織構刀具的切削性能，其中垂直于切屑流出方向的微織構 刀具切削性能最好。Sugihara T 等針對鋁合金深孔加工過程中切屑嚴重粘結等問題，同樣采用飛秒激光加工技術在硬質合金刀具表面加工出微納復合織構，在切削鋁合金過程中發現微納復合織構改善了刀-屑界面的潤滑狀態，減輕了刀具表面的切屑粘結現象。這為刀具減摩降磨研究提供了新的指導方向，在此基礎上，他們設計了一種新型微納復合陣列織構化刀

具，以降低刀具磨損和提高刀具耐用度。

山東大學邢佑強等采用飛秒激光技術在 Al2O3/Ti C 陶瓷刀具表面分別制備了平行于切削刃、垂直于切削刃及波浪狀這些幾何特征不同的微納織構，其中波浪狀微納復合織構如圖 8 所示，在干切條件下進行切削淬火鋼試驗，發現與普通刀具相比，微納織構刀具不僅能減少刀具磨損，還能減小切削過程中的機械振動，從而得到更均勻的表面質量。由此推斷在干切條件下微織構的存在仍有一定的積極作用，它仍可以收集切屑，減輕切削過程中刀具表面的“犁溝”現象，同時減小了刀-屑接觸長度，這樣可減小切屑在刀具表面的粘結。馮秀亭等結合納米織構和微米織構的特點，采用 Nd:YAG 激光器分別加工了納米織構和微/納復合織構陶瓷刀具，并與微米織構刀具相對比，發現微/納復合織構刀具減摩降磨效果最好，并用有限元分析方法進行了驗證。在前期的切削過程中，納米織構居于主導地位，經一段時間后，微米織構起主要作用，整個切削過程刀具抗磨性都得到加強。

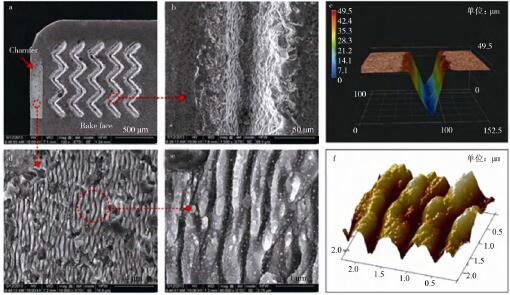

圖 8 微納復合織構刀具. (a)Al2O3/Ti C 陶瓷刀具表面 SEM 圖; (b)微米織構 SEM 圖; (c)微溝槽三維光學顯微鏡圖; (d)和納米織構 SEM 圖; (f)納米溝槽 AFM 圖

2.4 不同類型織構的減摩機理

在表面織構對刀具減摩機理的認識方面，目前研究認為刀具表面加工微織構后，將形成具有高強度、高硬度的晶層和殘余壓力層，這在一定程度上可提高刀具耐用度。另一方面，微織構刀具能減小刀-屑接觸長度，同時其磨粒磨損現象減輕，從而減緩刀具磨損。不僅如此，在潤滑條件下進行刀具切削試驗時，刀-屑界面往往處于邊界潤滑狀態，微織構此時其儲存潤滑液的功能，為刀-屑界面提供二次潤滑，進一步減緩刀具磨損。

實際上，織構類型不同，刀-屑界面潤滑膜狀態也將有所差異，從而造成刀具的減摩降磨功能不同。不同類型織構對潤滑狀態的影響如圖 9 所示。

通常來講，切屑的切削力和剪切力促使?jié)櫥ぴ诘?屑界面運動，此時潤滑膜速度在垂直于切屑運動方向?qū)⑿纬伤俣忍荻龋叫杏谇行歼\(yùn)動方向的同一平面內潤滑膜速度恒定。對單一織構類型而言，潤滑膜運動基本穩定，由于刀-屑界面通常處于邊界潤滑狀態，故刀具與切屑之間的潤滑膜可能處于斷續接觸狀態（如圖 9a 和 9b）。對微凹坑織構而言，由于其潤滑膜扁平且相對密閉，故在微凹坑周圍可獲得較高的潤滑膜壓力。而對微溝槽織構而言，微溝槽還將連通外界空氣，此時在微溝槽內的主要承載區域潤滑膜厚度最大，而微溝槽向有效承載區切削液的不斷補充則會提高整體潤滑膜壓力。從接觸面積來講，當微凹坑與微溝槽的占空比（織構特征寬度與間距的比值）相同時，在相同切削條件下微凹坑織構化刀具的刀-屑接觸長度要大于橫向（與切屑運動方向垂直的方向）微溝槽織構化刀具，此時微凹坑織構化刀具摩擦副表面接觸面積更大，故微凹坑織構化刀具的刀-屑粘結和刀具磨損現象仍較為嚴重。

從熱傳導方面來講，微溝槽織構比微凹坑織構更有利于刀具的熱傳導，促進刀具表面與空氣的對流，因此可更有效地降低切削溫度。綜上，與微凹坑織構化刀具相比，橫向微溝槽織構化刀具在提高切削性能和刀具耐用度方面具有更佳的結果。

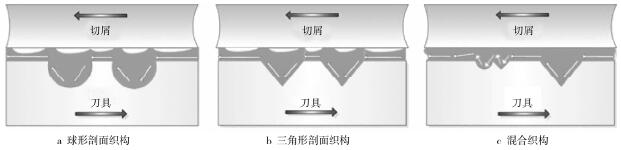

圖 9 不同類型織構的潤滑狀態示意

對于混合織構而言，由于刀具表面織構類型的變化將降低潤滑膜的穩定性，故此時沿垂直于切屑運動方向潤滑膜速度將有所提高，而此方向潤滑膜的速度將對邊界潤滑狀態下潤滑膜分布不均的狀態起到改善作用。此外，微織構的作用相當于流體動壓潤滑軸承，流體潤滑狀態的改變將增大其徑向力。結合圓弧織構與三角剖面織構的混合織構將改善界面的壓力分布，從而起到提高潤滑膜徑向力的作用。潤滑膜徑向力的提高，可使刀-屑界面之間的接觸區域減小，降低界面摩擦力，從而降低切削力、平均摩擦系數和刀具磨損。

3 、織構化自潤滑刀具

在金屬切削加工過程中，刀具表面摩擦劇烈，切削溫度很高，到達一定程度后刀具會因磨損劇烈而失效。故為減輕切削過程中刀具磨損現象，目前普遍在切削加工過程中使用切削液。然而自潤滑材料的出現為刀具減摩降磨提供了新的途徑。自潤滑刀具在干切削條件下仍然能夠?qū)崿F(xiàn)自潤滑加工，它主要是依靠刀具在高切削溫度的條件下發生摩擦化學反應，此時刀具表面有潤滑膜產生，從而實現其自潤滑功能，除此之外，也可向刀具材料中添加固體潤滑劑或表面離子注入等實現刀具自潤滑功能，這樣可以避免在切削過程中使用切削液，減少環境污染。

山東大學鄧建新等將表面織構技術與自潤滑刀具技術相結合，制備出微織構自潤滑刀具，微織構內填充固體潤滑劑，如圖 10 所示。他們采用激光加工技術在硬質合金刀具前刀面加工出微織構，微織構內填有 Mo S2固體潤滑劑，然后用此在干切削條件下進行淬火 45#鋼的切削試驗，試驗結果表明與傳統刀具相比，微織構自潤滑刀具能夠提高系統摩擦學性能，有效降低切削力，同時微織構的幾何參數和分布區域也會影響刀具表面的摩擦學狀況，微織構設計得當方能提高刀具的切削性能，減緩刀具磨損。

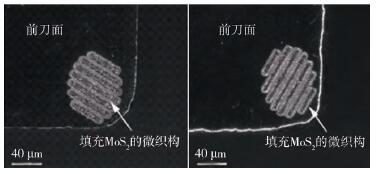

圖 10 微織構自潤滑刀具表面形貌

吳澤等同樣通過激光技術在硬質合金刀具表面加工出橢圓形微溝槽刀具，其中微溝槽深度為 50 μm，寬度為 150 μm，微溝槽內還填充有固體潤滑劑，由此進行 TC4 鈦合金切削試驗，發現與無織構刀具相比，微織構自潤滑刀具能夠改善刀-屑界面的潤滑狀態，還能顯著地降低切削過程中的切削力和切削溫度，從而提高刀具耐用度。連云崧等通過飛秒激光微細加工技術在硬質合金刀具前刀面加工出納米織構自潤滑刀具，并向織構內填充 WS2固體潤滑劑，用傳統刀具、納米織構刀具、納米織構自潤滑刀具進行對比切削試驗，研究結果表明與傳統刀具相比，納米織構刀具和納米織構自潤滑刀具可有效減小刀-屑界面的摩擦系數，減輕刀具的粘結現象并降低切削力和切削溫度，而在二者之中納米織構自潤滑刀具切削性能要優于納米織構 刀具。湘潭大學 龍遠 強 等鑒于0Cr18Ni9 奧氏體不銹鋼的難切削特性，在硬質合金刀具前刀面加工出填有固體潤滑劑的微織構，從而制備得到微織構自潤滑刀具，并用此刀具進行0Cr18Ni9 奧氏體不銹鋼切削試驗，發現與無織構刀具相比，微織構自潤滑刀具能顯著降低主切削力和切削溫度，其中主切削力降低了 8%～16%，切削溫度降低了 15%～24%，切屑粘結現象也得到了一定程度的減輕。

表面織構技術與自潤滑刀具技術相結合在刀具應用領域具有廣闊的前景，但目前尚未明確在織構化自潤滑刀具中微織構與刀具自潤滑的減摩作用的主次性，有待進一步探討研究，由此可為織構化自潤滑刀具減摩機理提供指導理論方向。

4 、存在的問題

目前對微織構刀具的研究尚無系統的理論和試驗論證，對微織構刀具織構參數設計和位置分布尚處于起步階段，還需進一步的優化設計理論和模型，并用仿真分析和試驗進行驗證，進而優化刀具表面微織構的尺寸、分布位置和方式。其次目前對刀具表面織構的研究多為利用織構來減小刀-屑接觸長度，實現織構的儲油、儲屑等功能，缺乏對切削介質運動狀態的控制，而且因?qū)嶋H切削過程中刀-屑界面工況惡劣，現有微織構刀具的減摩功能會逐漸失效。

5 、結語

織構化刀具利用表面技術在刀具表面加工出織構，由此提高刀具的切削性能。國內外專家學者由此進行了大量的試驗和分析，研究結果表明：織構化刀具可減小刀-屑接觸長度，提高系統摩擦學性能，減緩刀具磨損并減輕切屑粘結現象，降低切削力和切削溫度。鑒于高速加工在我國制造業中的基礎地位和重要性及高速加工中刀具磨損現象極為嚴重，亟需開發新型刀具技術，提高刀具耐用度和工件加工質量，從而降低生產成本并提高生產效率。故織構化刀具成為如今刀具制造業的研究熱點，在潤滑條件下，織構化刀具表現了良好的切削性能，可有效提高刀具耐用度，對新型刀具技術的發展具有極為深遠的意義。
