淺談基于 PLC 的刀庫自動換刀控制系統設計

2024-5-11 來源：- 作者：蔣繼紅朱洪亮等

摘要：本文主要以圓盤刀庫的機械手自動換刀控制器為主要工作目標，通過采用可編程控制器，完成了對圓盤刀庫的旋轉選刀、刀套翻轉送刀和機械手旋轉換刀程序等的自動控制。本文還著重介紹了刀具庫中刀具手動轉換控制器的基本構造、工作原理、硬件構成、軟件設計等。通過全新的換刀更換體系，可使其換刀效率大為提高，進而獲得較好的企業效益。經實踐運用證明，這種方式具有系統全面、見效快、使用廣泛的優點，各部門都可進行需要的操作，能充分滿足加工中心的需要。

關鍵詞：PCL；刀庫；自動換刀；控制系統

據統計，在入世貿組織的 20 年間，我國向海外輸送了近 60 萬臺帶有自動換刀功能的 CNC 機床，對拉動 GDP 增長和制造業發展發揮了巨大作用。自動換刀刀庫與機械制造業密不可分，隨著科學技術的發展，以高品質、高效率的機械裝置逐漸取代了常規的機床，自動化生產裝備的技術水平也在不斷地提升，這給機械制造業帶來了很大的挑戰與機會。

目前，由于數控加工中心的刀庫刀具種類比較多，它可以實現比較復雜的工件，所以它的應用范圍也變得越來越廣。不過，實際生產活動中，刀庫選刀時存在的問題也是十分廣泛的，問題的存在也給設備質量帶來了極大的困擾，希望可以給設備的保養與維護一些理論依據。本研究重點是根據江蘇德速智能工具公司的 ADKY 圓盤系列 (BT40) 刀庫，開發了一個可以精確選定刀具部位，并在該刀庫上實現速度轉換的圓盤刀庫的控制器。

1、刀庫自動換刀機械系統的基本原理

自動換刀裝置是一種以ATC 電機，雙爪機械手、氣缸、活塞桿、定位刀套、刀盤等為主要部件的裝置。其工作原理為接受指令，電機驅動，選擇下一次要加工的刀具，并在機械手的控制下，將刀具送至心軸。刀庫具有自動更換刀具和存儲刀具的功能，可根據需要對刀具進行加工，如銑、鉆、切絲、攻絲等。這樣可以縮短工作時間，節約開支。刀庫與換刀機器人要共存，沒有刀庫，就不能提前備好所需的刀具，沒有換刀機器人，就不能進行換刀。

刀具庫房中的刀具自動更換控制系統，實現了刀具的移動，刀套的翻轉，機械臂的更換。刀庫中刀具自動更換的基本工作流程如下：數控系統接收刀具更換命令，用馬達將刀具庫正向和反向選擇指定刀具號碼，圓筒推進刀杯 90°豎直向下，同一時間，將主軸提升到刀具更換的參照點，并對錠子進行定位。此時，機械臂將進行換刀，該換刀動作如下：（1）機械手旋轉夾持庫刀和主軸刀；（2）從主軸刀柄上抽出 180mm 的刀具庫刀柄；（3）操作臂 180°的轉動；（4）機器人抬起 180mm 的高度，把刀柄和心軸一起放進刀具庫里；（5）機械手對齊。

2、PLC 控制系統要求

在制造過程中，對一個零件進行加工時，常常不是一次就能完成，而是要經過多次的加工才能完成。而無論是普通的還是普通的機床，哪怕是只有一種功能的數控機床，也只能完成一種工藝。在整個加工過程中，花費的時間最多的就是更換刀具，但是，現在自動化水平越來越高，手工更換刀具已經嚴重地影響了生產的效率，因此，在加工中，自動更換刀具系統的作用是非常重要的。本設計就是為這種情況而設計的，其具體要求如下。

（1）通過自動切換系統的指令，可程控器自動選取最接近的切換路徑，使刀具庫自動旋轉。（2）待要用的刀片移至機器人拿刀處時，刀庫停止旋轉，自動比對當前刀片的編號和位置，若對，則選擇的刀片翻過來，機器人就可以隨時更換刀片；如果是錯的，那么機器就會自動停下來。（3）通過程控系統的指令，驅動自動切換馬達，使機械臂進行切換。（4）當機械臂運動至取刀位時，停止動作，程序控制系統收到指令后，自動切換馬達停止，機械臂取回刀具。（5）機械臂取出刀具后，由程控裝置再一次發出指令，機械臂繼續旋轉，旋轉至設定位置后，機械臂停止旋轉。（6）當機械臂旋轉至心軸時，程控器收到指令，自動切換馬達停止，機械臂插入刀具。（7）機械臂進行刀具的切換動作，完成了主軸刀具的切換。

當可程控器發出指令時，機械手就會動作，當動作到達設定的位置時，可程控器就會收到訊號，讓自動切換馬達停止，機械手就會停留在起始位置，從而完成切換。

3、硬件電路設計

3.1 電源電路

圖 1 顯示了控制系統的供電線路，電源為 AC 380 伏，AC 380 伏到 AC220 伏的變換要求用一臺絕緣變壓器，再經過電閘，設計用來預防電擊，并且增強了抗干擾性。這個系統是用一個程序控制裝置來控制的，它的輸入和輸出電路都是 DC24V，并選用 AC220V/DC24V 的直流電壓調節器，該穩壓器為 S-150-24V。電源指示燈會發出警告信號，當燈會亮?xí)r，表示目前已接通。

圖 1 電源接線圖

3.2 控制系統的電路設計

為了方便繪制 PLC 接線圖和編寫 PLC 程序，將每個輸入 / 輸出設備與 PLC 的輸入 / 輸出點相對應。

3.2.1 PLC 的 IO 接線

在這個設計里，首先設計了已有的 PLC 的輸入點和輸出點，接下來，按照目前的項目流程需求，為目前的設備設置了特定的 PLC 連接線，在程序設計中，這樣就可以更清楚地看到當前設備的輸入點和輸出點。

3.2.2 電機接線

三相電機運轉時，裝置的工作部件，必須使用三相電源，而且還會出問題，此時，若在裝置的進電線上加裝一組防風開關，那么在電動機發生故障的時候，而不會影響其他部件的工作，對現有設備馬達進行保護。三相電源通過交流保護空氣開關的上端進入后，把它的下端頭和 AC 接觸器的上端頭連接起來，當 220V 的電力供應完畢后。電動機在 PLC 的控制下運轉，在接觸器繞組通電和常開度連接處，電動機就能正常運轉。

4、控制系統的程序設計

4.1 程序主流程圖

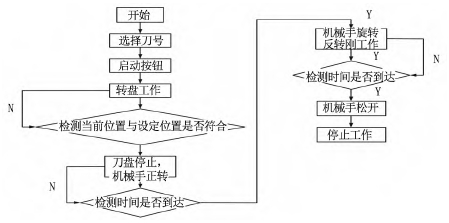

按照設計要求，本文給出了該控制系統的主要程序流程圖，如圖 2 所示。

圖 2 程序主流程圖

4.2 控制系統程序設計

4.2.1 選擇刀號傳送程序

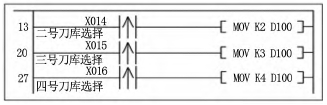

如圖 3 中所示，如果輸入繼電器 X4 被打開，則此時，它將目前的位置 2 傳遞給數據寄存器地址 D100，以執行隨后的目前的程序比較。

圖 3 位置傳送塊程序

4.2.2 當前刀號位置傳送程序

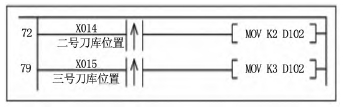

如圖 4 所示，在程序在向網絡 72 自動執行時，程序會自動判斷輸入繼電器 X14 的狀態，如果接受了這個任務，PLC 將常數 2 自動轉移到了目前的數據寄存器 D102 上，在同一時間內，輸入繼電器 X15 被激活，此時，數據寄存器常數 3 也被轉移到了數據寄存器 D102 中。

圖 4 刀庫位置傳送程序

4.2.3 電機正反轉判斷程序

在程序開始的時候，要判斷所選刀具編號 D100 和當前刀具編號 D102 的尺寸，當 D100 大于 D102 時，M10表示，把它打開，并計算其差異，然后把它放到 D300的數據寄存器里，再次判定 D300 中的數據是否大于 4，要是電機的話，然后執行一個逆向的操作，當 D102 大于 D100 時，M12 表示，在各種情況下，這將會產生非常不同的結果，結合刀庫中的刀具選擇，根據當前刀與目標刀的最短距離計算，來選擇刀具庫的正反兩面旋轉，實現了快速選擇刀具的目標。

4.2.4 機械手氣缸工作程序

在副繼電器 M1 的作用下，刀罩及機器人豎直圓柱形電磁閥啟動，從而實現刀罩的翻轉及機器人的豎直運動。當兩個人都走到了正確的位置，按下了極限開關，機器人就會從刀庫里拿出一把刀來。4s 后，機器人開始夾緊 2s，然后開始反向，放松 2s，等待主軸取刀，然后正轉回起始位置，刀套和機器人返回原位。

4.2.5 故障指示燈

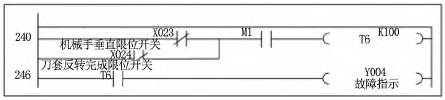

如圖 9 所示，M1 開啟，意味著選擇的刀號與目標刀號重合，刀片止動，在準備更換刀具的時候，當?shù)短追D(zhuǎn)以及機械臂液壓缸的推桿在 10s 內沒有觸碰到極限開關時，這時，故障顯示燈亮起，提示員工機器出現故障。

圖 5 故障指示燈

4.3 程序設計

轉刀裝置的基礎工作是轉刀。刀鞘的倒扣，就是用來抓刀的。刀套翻轉的過程是：在 PLC 的控制下，通過電磁閥的開關，帶動氣缸中的活塞旋轉，因?yàn)榛钊麠U連接到機器手臂的構造刀套上，這樣，活塞的移動就能使刀片翻過來。在汽缸上安裝了兩個固定開關，用來檢測汽缸中活塞的位置。由此判斷刀鞘有沒有被徹底翻轉過來。PLC 根據定位切換信號決定是否進行切換動作。根據這一步，結合系統的控制流程，編制了控制系統的梯形圖。

5、結語

本文基于可編程控制器，設計了一種基于可編程控制器的刀庫自動換刀控制系統，詳細闡述了該系統的工作原理，并進行了硬件電路的設計、可編程控制器的編程、組態軟件的設計與調試以及組態仿真軟件的運行調試，實現了快速高效的換刀，大大提高了 CNC 加工的效率。下面是從功能測試中得出的結論：

（1）優化了刀庫房自動化更換的控制邏輯，使刀具的選擇和位置更加準確，縮短更換時間，在運行中避免了一些低級的失誤；（2）本實用新型具有很好的適應性，尤其適用于多道工序，需要不斷地更換刀具的復雜工件，可減少因多次更換而引起的誤差，從而提高了加工精度；（3）該系統具有操作簡便、造價低廉、易于維護、組態接口好、工作穩定性好、抗干擾性強等優點。

作者：蔣繼紅 1，殷紅梅 1，劉曉宇 1，朱洪亮 2

來源：1. 江蘇電子信息職業學院；2. 漣水思麥柯動力機械有限公司）
