珩磨在深孔加工中的應用分析
2017-12-29 來源： 西部新鋯核材料科技有限公司 作者：崔 順，李中奎，張建軍，文惠民
摘 要：主要介紹了幾種常規的深孔加工技術，并著重介紹了珩磨在深孔加工中的應用方式，珩磨時珩磨油、油石、珩磨工藝參數的選擇對珩磨工件的表面質量、加工效率都有很大的影響，合理選擇加工工藝對珩磨產品至關重要。
關鍵詞：珩磨；深孔加工；應用分析
目前常見的幾種深孔加工方式主要有鉆孔、鏜孔、鉸孔，但是加工產品的粗糙度值達不到 Ra0.2 um甚至更低的要求。珩磨加工由于采用浮動磨削，加工精度受機床本身精度影響較低，對于提高產品的表面粗糙度、孔的加工精度有很好的效果。
本文結合珩磨過程中油石、切削液、工藝參數的選擇展開分析，討論了不同的匹配參數會產生不同的加工效果，合理選擇工藝參數對于產品的加工精度、加工效率有著重要的影響。
1 、深孔加工技術介紹
一般將孔的長度與直徑之比大于 5 的孔稱為深孔[1]，約占孔加工量的 40 %以上。深孔加工時，由于深孔刀具細長、剛性差、強度低，加工時容易引偏和振動，導致孔的軸線易歪斜，進而影響加工精度。
另外，刀具的散熱條件差、切屑排除困難等，易劃傷已加工表面，嚴重時還會引起刀具的崩刃至折斷。目前，常見的深孔加工方法有以下幾種：
（1）鉆孔加工。
在工件的端面直接采用鉆頭刀具進行加工，鉆桿導向架和床頭箱的相對位置也會影響孔的精度。根據排屑方式的不同，主要分為內排屑、外排屑兩種。常見的鉆孔內排屑方式有：BTA 單管鉆、噴吸鉆系統。BTA 單管受鉆桿內孔排屑空間的限制，主要用于直徑﹥12 mm 的深孔鉆削加工。
噴吸鉆切削方式較 BTA 所需的切削液壓力低。但加工時由于有內管，加工最小直徑范圍受到限制，主要用于直徑＞18 mm的深孔加工。鉆孔外排屑指的是切屑從鉆桿外部排
出，通常適用于＜20 mm 以下的小孔加工，如槍鉆孔、深孔扁鉆、麻花鉆等加工方式，最小加工孔直徑可達1 mm.
（2）鏜孔、鉸孔加工。
由于鉆孔刀具不能使工件內孔的粗糙度提高至 Ra3.6 um 甚至更低，需要對鉆孔進行鏜孔、鉸孔處理。鏜孔分為粗、精兩次鏜削加工，可提高加工精度，也保證了鉸孔前的孔的尺寸和粗糙度要求。拆下鏜孔用的鏜刀頭，換上鉸刀，對于深孔加工起到光整作用，表面粗糙度值可以達到 Ra≤ 0.8 um 甚至更低，以便工件內表面獲得更高的精度要求。
（3）珩磨加工。
在鉆、鏜、鉸加工之后，如果還達不到規定的精度或粗糙度要求，就需要采用深孔精加工技術進行二次或者多次加工。二次加工由于受工件長度、孔徑尺寸、工件剛度和刀桿剛度等因素的影響，加工難度較高。
珩磨加工由于采用浮動磨削，因而加工精度受機床本身精度的影響較小，越來越多的應用在深孔加工領域中，圖 1 為珩磨加工原理圖。

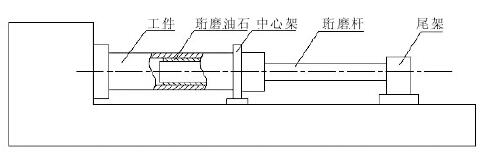

圖 1 珩磨加工原理圖
珩磨的加工原理：將工件安裝在工作臺上的夾具中，通過機床主軸帶動珩磨頭旋轉并作軸向往復運動，珩磨頭上的油石以一定的壓力壓在被加工表面上，從而切去工件上極薄的一層金屬，以獲得高精度表面。
其主要特點如下：
一是，加工精度高：當加工小直徑孔時，孔的不圓度、錐度可達 0.5 ~ l um，直線度可達 1 um；加工中等直徑孔（φ50 ~ φ20 mm）時，不圓度一般在 5 um 以下。
二是，加工表面質量好：珩磨加工的表面粗糙度可達 Ra1.2 um，采用強力珩磨時，表面粗糙度可達Ra0.2 um。
經過珩磨加工的零件，其表面形成一種有規則均勻而細密的交叉網紋，有利于潤滑油的貯存和油膜的保持，并具有較高的表面支撐率，因而能承受較大的載荷，耐磨損。
此外，珩磨切削速度低，冷卻液便于進人切削區，帶走珩磨產生的大部熱量，故被加工表面不會產生燒傷、變質層、裂紋等缺陷，適用于加工有相對運動的精密工件。
三是，加工范圍廣：珩磨幾乎適用除鉛以外所有材料的加工。它可用于各類孔的加工，如通孔、盲孔、階梯孔、帶溝槽孔等。此外，還能加工外圓柱面、平面、曲面及齒輪表面等。
珩磨可以加工孔的內徑范圍為 1 ~ 2 000 mm，長度 1 ~ 24 000 mm.
圖 2 為某工程用管的加工圖示意，由于內孔為φ25 mm 較小，且內部要求的粗糙度較高。常規的加工方法是：在深孔鉆床上先鉆、再通過拉鉸的形式加工內表面，由于內孔上有 15°錐面臺階，所以必須加工完一端后再加工另一端，由于內孔存在臺階，再采用鉆刀加工該錐面。但是，缺點是加工采用鉆、鉸形式，內表面的粗糙度值 Ra0.8 難以保證，且加工周期較長。由于珩磨能夠直接加工階梯孔，并且實現去除余量、提高內孔表面粗糙度的作用，故先采用成形刀具的鉆孔一次加工成形，再珩磨不同直徑的內孔、階梯孔，可提高加工效率，并獲取更高精度的產品。

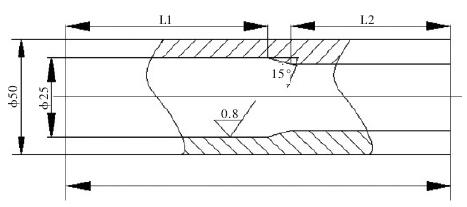

圖 2 為某工程用管的加工圖示意
四是，珩磨余量大：采用強力珩磨時，珩磨的工作壓力一般為 2 ~ 6 MPa [2]. 加工余量一般為 0.3 ~ 0.8mm，最大可達 1.1 mm[3].
2 、珩磨在深孔加工中的應用分析
深孔珩磨一般分為粗珩磨、精珩磨，同其它機械加工一樣。每道工序都有最佳切削參數，正確選用珩磨參數，對珩磨的質量、效率、磨具及設備的使用壽命都有較大影響。
2.1 珩磨油石的選擇
在深孔珩磨加工過程中，油石容易發生崩裂、破碎和脫落等現象，而產品工藝又要求油石不能硬度太高以免粘屑劃傷工件表面，又不允許硬度太低而導致耐用度降低。珩磨油石的選擇與機床性能、工件材質和硬度、加工余量等因素有關。具體選擇時應考慮以下因素：
（1）珩磨油石的磨料主要有白剛玉、綠色碳化硅兩個系列。粗珩時宜選用陶瓷結合劑的滲硫白剛玉，油石具有氣孔率大，磨削效率高；滲硫處理能使油石在磨削過程中起到良好的潤滑作用。精珩時宜選用綠色碳化硅油石，主要起拋光作用。
（2）油石粒度的選擇與切削效率、加工表面粗糙度有關。油石的粒度越粗，珩磨后工件表面的劃痕就越深越寬，表面粗糙度就越大，珩磨就越效率高。因此珩磨油石的粒度在滿足表面粗糙度的前提下，盡量選擇粗粒度的油石。深孔強力珩磨粗珩宜選 100~150 粒度的油石，精珩宜選 W40~W20 粒度的油石。不同的材料表面粗糙度與油石粒度的關系如表 1 所列。

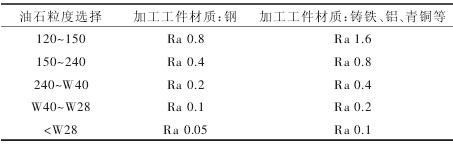

表 1 不同的材料表面粗糙度與油石粒度選擇表
（3）油石的硬度是指油石表面的磨粒在外力作用下脫落的難易程度。磨粒容易脫落的硬度低，不易脫落的硬度高，一般根據機床類型、被加工材料的性能和孔徑變化來選擇油石硬度。強力珩磨油石硬度比普通油石硬度要高，粗珩時選 K~M，精珩時選 D~J.表 2 為常見的油石硬度選用范圍表。
表 2 常見的油石硬度選用范圍表
2.2 切削液的選擇
珩磨時要求切削液必須及時將切屑及脫落的磨粒沖走，同時油石和工件之間需要進行潤滑。潤滑性能低、化學性能差的切削液很易使切屑嵌人油石的基體中，進而會產生珩磨表面的劃傷、出現裂紋，同時也縮短了珩磨油石使用時間。目前常見的切削液主要有：水基冷卻液、珩磨油。不同的珩磨產品應需要不同的潤滑方式。含硫的珩磨油可以消除上述的粘屑現象，不含硫的珩磨油通常在禁止使用添加劑的應用場所如航天航空等。
在珩磨時切削液應充足，并且還要經過過濾。過濾方式主要有：磁過濾、離心過濾兩種方式，加工沒有磁性的材料，如鈦、鋯合金，則需采用離心過濾的方式。對精度要求高的還應增加紙過濾。
2.3 珩磨工藝參數的選擇
在珩磨壓力相同的條件下，提高珩磨頭的旋轉速度會提高工件表面的粗糙度，并提高效率。對于較硬的材料，降低切削速度，對于較軟的材料則可適當提高轉速。珩磨大直徑的工件，主軸速度應降低。珩磨較小直徑的則應增加轉速。使用同一牌號油石時，也可利用主軸速度的變換實現粗珩、精珩。實現方法為：先用低速進行粗珩，然后提高主軸轉速，珩磨頭往返運動速度增加時，加工工件為鋼件的表面粗糙度將降低，但是加工工件為鑄鐵件時，珩磨頭的往返運動速度增加反而有利于粗糙度的提高。
珩磨壓力與油石的損耗也有很大的關系，壓力大時，油石損耗快，反之，亦然。所以，在選擇珩磨壓力時，應實驗性選擇，以防止劃傷工件表面為宜。
3 、結束語
（1）珩磨工藝由于采用軟磨削，加工工件精度受機床本身精度的影響較小，越來越多的應用在深孔加工領域中。
（2）珩磨油石、珩磨油、珩磨工藝的選擇對珩磨工件的表面質量、加工效率有很大的影響，合理選擇工藝對加工精度有著至關重要的影響。
