柔性生產線上的Nachi工業機器人
2014-6-29 來源：數控機床市場網 作者：-
在工業應用中相當一部分情況下，我們需要處理很多非標準件的表面處理和加工，由于其表面復雜性和多樣性，而很多情況下人力無法操作，并且通過可編程機器人也受制于本體特性的限制，于是設計專用的非標機器人或者機器成了非常重要的一塊技術領域，往往這種領域的應用還要求一定的技術含量。眾所周知，自動化生產程度越高對于生產的規劃管理就越方便，因此使用柔性化通用設備是一種有利于生產的手法。

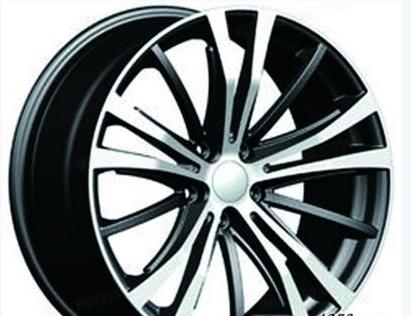

由于人們的個性化追求，鋁合金電鍍汽車輪轂的外觀形狀趨于復雜化和多樣化，且更新換代快。目前，在輪轂生產的拋光過程中，生產企業多采用人工拋光，占用了整個輪轂生產的約35%的時間和大量的勞動力，并且需要依賴熟練的手工拋光工人（1～3只/天）。拋光中產生的大量粉塵危害工人健康，造成環境污染，其極低的生產效率和極高的勞動強度嚴重制約了企業的發展。
因此，Nachi針對汽車輪轂行業開發出一套高性價比的打磨拋光機器人系統。本系統拋光效率高，能頂替3～4個工人的工作量；可靠性高，8萬h連續運行無故障；產品質量好，配合我司研發的力矩砂帶機，可滿足絕大部分的工藝要求，良品率最高可達99.2%；系統柔性化，配合我司專利開發的機器人離線軟件，如圖1所示，只需停產30min即可完成新工件的示教作業，其他公司產品需要7～8天；勞動強度低，一套拋光機器人工作站只需每隔8h上下料一次，其余時間不需要工人干預；綜合成本低，相對拋光工人來說，2～3年的工人薪水足以購買一套機器人系統。只要配置1名上下料工人，就能724h不間斷作業，提高產量的同時，也提高企業競爭力。
加工生產中常用的拋光方法主要有：電解拋光、超聲波拋光、噴射拋光、磁研磨拋光、機械拋光和化學拋光6種。而經過我們的技術人員多年的研究經驗和實驗比較，輪轂拋光采用機械拋光和化學拋光比較可行。
機械化學拋光（Chemical Mechanical Polishing）簡稱CMP，是將被拋光工件壓在旋轉或流動的拋光漿料上，加工時拋光漿料在工件與磨料之間連續流動。被拋光工件表面的加工產物被不斷地剝離，新拋光漿料補充進來，反應產物被拋光漿料帶走。新裸露的工件平面又發生化學反應，產物再被剝離下來而循環往復，在工件、磨粒和化學反應劑的聯合作用下，形成光亮平滑的表面。要獲得品質好的拋光表面，必須使拋光過程中的化學腐蝕作用和機械磨削作用達到一種平衡。如果化學腐蝕作用大于機械拋光作用，則會在拋光片表面產生腐蝕坑、桔皮狀波紋；反之，機械拋光作用大于化學腐蝕作用則會使表面產生高損傷層。
汽車鋁合金輪轂拋光機，利用柔性機械結構的特點，自動貼合輪轂的復雜曲面，磨削力可以實時控制，可進行精拋加工，如圖2所示。加工輪轂范圍從12～22in不等。設備擁有6個拋光加工工位，一個裝夾工位，一共7個自轉轉臺。該設備安裝不同拋光磨頭，機器人可以根據不同工藝抓取不同的磨頭。設備另配有除塵裝置，使設備工作更加環保。

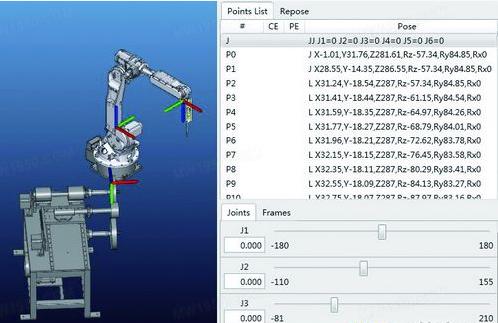

控制系統可以通過離線方式對機器人進行編程，能通過輪轂的3D圖紙生成機器人程序，免去示教的麻煩。工件的偏移量跟變形量可以通過監測系統得出，并且進行實時修正，如圖3所示。
總的來說，機器人的概念和系統不僅僅局限于機器人本體，實際應用中可以通過改變機器的外形、結構或者負載等特性來滿足不同工位不同要求。由于Nachi獨有的離線編程軟件和有力矩控制的砂帶機，對于應用系統功能的不斷更新和完善，在未來柔性的工業機器人應用技術將會發展的更為強大。
