普魯特雕銑機DX6050 UG軟件對人像模型的加工
2014-12-10  來源: 數控機床市場網  作者:-

         1、普魯特雕銑機DX6050 UG是當今世界最先進、面向先進制造行業。緊密集成的CAD/CAE/CAM軟件系統提供了從產品設計,分析,仿真到數控程序生成等一套解決方案。本文介紹了非工程軟件3D的人體模型在UG 軟件處理和加工過程。


         如圖1所示為由3DMAX的stl文件格式導入UG軟件的人頭部模型,模型的類型為faceted boy,由于模性感類型,沒有任何參數,UG中絕大部分建模和編程命令多對他無法操作,只有采用間接地方法去操作它。首先將模型的面部調整到較好的視覺角度,調整坐標系,做一個120mm*160mm長方形,通過Edit-transform-scale和translane命令將模型調整到合適的大小并移動到長方形中,然后對長方形進行extrude操作,將人頭部模型中除像部包裹在六方體中,見圖2,這樣人像的加工模型就建立起來了,為了在加工模塊中便于操作,通過對此模型已stl文件格式進行導出導入,使人像模型和六方模型如何融為一體,都變為faceted Boy類型。

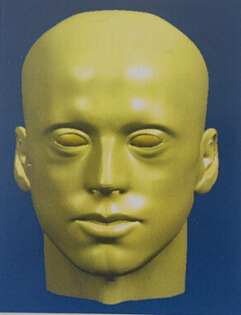

         圖1  人像模型


         圖2  人像加工模型


         2、利用普魯特雕銑機DX6050 UG加工模塊進行模型加工

         為了保證人像模型加工質量和效果,加工的材料選用航空鍛鋁,選用的機床為高速雕銑機DX6050,主軸轉速最高可達3000r/min。

         2.1數控加工工藝設計

         根據人體模型的尺寸,選擇120*160*70的毛坯。根據人像模型輪廓特點和材料特點,加工工序分為四個工序:初加工,半精加工,精加工和清根加工。

          2.2刀具選用和切削參數的確定

         為了確保加工的質量和加工的效果,刀具全部選用肯那硬質合金涂層刀具,粗加工選用¢10mm四刃立銑刀,切削速度為80mm/min,主軸轉速n=2500r/min半精加工選用¢5mm四刃球刀銑刀,主軸轉速n=5000r/min。精加工選用¢2mm四刃球刀銑刀主軸轉速n=12000r/min,切削進給速度為1000mm/min。清根加工選用¢1mm四刃立銑刀,切,主軸轉速n=24000r/min,切削進給速度為1000mm/min。

         2.3數控加工編程

         2.3.1編程準備

         普魯特雕銑機DX6050用的UG 軟件對人像模型編程需要做幾項準備工作:首先,將幾何體WORKPIECE項毛坯設為120*160*70的方料,MCS加工坐標系設在矩形體上表面左下角;其次,為提高編程的效率,需預先對模型的像部做驅動畫面,在具體編程時就可以利用UG的強大分類懸選擇功能對指定的面進行特定選擇,極大的提高了編程操作的效率和加工時間,降低了勞動強度。

         2.3.2曲面加工編程

        (1)粗加工  整體粗加工粗加工的目的在于盡可能快的幼小切除多余材料。采用型腔銑cavity Mill方式進行粗加工,選用10mm四刃立銑刀。粗加工采用高切削速度。高進給速度和小切削量的策略,盡可能的保持刀具負荷的穩定,減少任何切削方向的突然變化,保持最大和穩定的切削速度。型腔銑削方式隨工件模式而定,每刀切深為0.5mm。選層優先,順銑。部件加工余量設為0.3mm。內外公差設為0.3mm。在連接方式中選擇優化方式、打開刀路方式,減少空行程,見圖4.

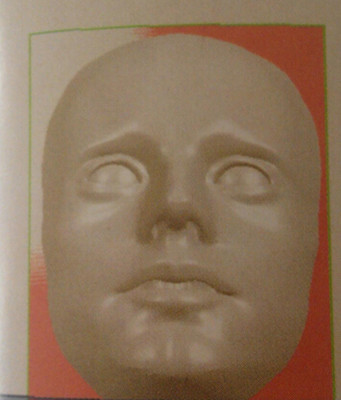

          圖3  毛坯和驅動面

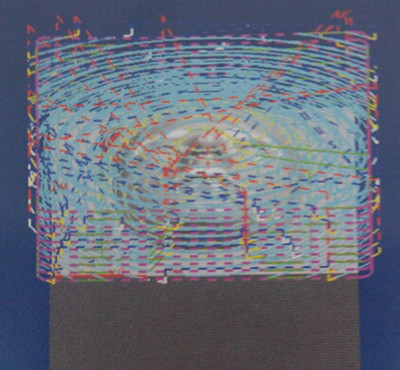

          圖4  粗加工刀路軌跡

        (2)半精加工選擇5mm四刃球頭銑刀,采用FIXED CONTOUR加工方式半精加工,FIXED CONTOUR加工方式主要是對驅動面進行操作,非常適合對faceted Boy模型加工編程,以平行方式走刀,切削類型選擇ZIG ZAG,以減少臺刀次數,走刀間距是通過stepover的值定為100,模型內外公差設為0.03mm,加工余量設為0。圖5半精加工橫向走刀軌跡,通過對刀路觀察,在模型的陡峭處切削不好,所以增加了對工件的縱向刀路見圖6,對驅動面對切削方向選擇就可實現。

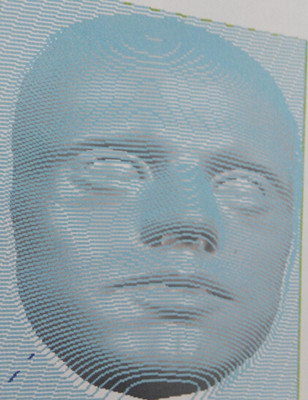

          圖5  半精加工橫向刀路軌跡

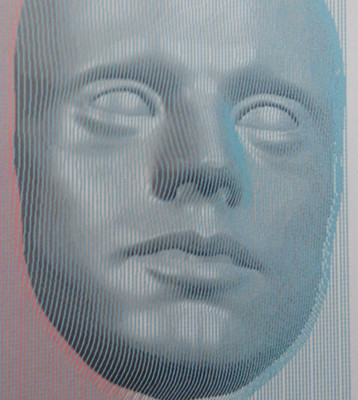

          圖6  半精加工縱向刀路軌跡

        (3)精加工  精加工仍然采用FIXED CONTOUR加工方式,選擇2mm四刃球銑刀,采用stepover的值定為300,以更加密集刀路對模型進行加工,加工余量設為0

        (4)清根加工  清根加工采用Flowcut-smooth方式加工,采用1mm球頭銑刀,選擇面部的眼、口、鼻為加工區域,加工余量設為0,得到的加工軌跡見圖7

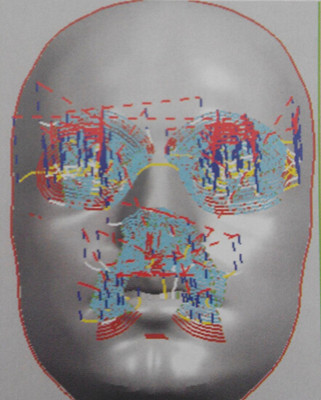

          7圖 清根加工刀路軌跡

          2.3.3仿真加工

         刀路程序編程完成后,對全部程序進行仿真機加工,檢查程序有無過切現象,仿真加工結果顯示,所有程序無過切現象。

         2.4實際加工

         刀路程序加工后處理后生成G代碼的加工程序,傳入數控機床進行實際加工,經加工驗證,人像輪廓和細節形狀清晰,加工表面光潔度高,而且切削效率較高。
