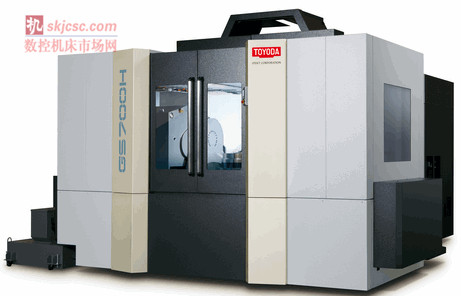

捷太格特JTEKT獨創開發車齒加工中心GS700H
2015-12-8 來源：數控機床市場網 作者：捷太格特JTEKT
～大直徑、大模數齒輪在1臺設備上集約加工～
捷太格特JTEKT，以車齒加工的量產實績?yōu)槌霭l(fā)在2013年推出了車齒加工中心產品GS300H。本次我們?cè)诶^承了原來機型車齒加工功能的基礎上，為了進一步滿足客戶對大型齒輪工件加工的需求，開發了新產品“車齒加工中心GS700H”。
GS300H是以工件外徑最大220mm為主的汽車行業使用的齒輪部件為主要加工對象，本次開發的機型可以加工外徑范圍為250～700mm的大型齒輪，不僅汽車行業，產業機器人和工程機械、大型卡車等行業里使用的齒輪都可以適用加工。
捷太格特JTEKT獨創開發了車齒加工必要的構成要素，提供車齒加工需要的設備（要素）●控制系統●刀具●加工技術等全套服務。新開發的GS700H豐富了車齒加工產品的產品線，伴隨著車齒加工中心的系列化，今后可以期待本系列產品在大型齒輪加工領域的銷售進一步加強。
1.主要特點
?、?phi;700/模數6實現高切削能力的大型齒輪加工
（1）高剛性耳軸型工作臺的獨創開發
●工件軸（B軸）
最快轉速1000min-1、最大承重φ700/550㎏
通過大直徑高精度軸承和高扭矩DD電機實現高速、高剛性加工
●回轉軸（A軸）
采用高剛性交叉滾柱軸承、兩側盤式制動器、確保工作臺傾斜時的穩定性
?。?）搭載6000轉高剛性主軸
●通過采用φ110mm的捷太格特JTEKT集團旗下的Koyo軸承進行高剛性主軸的設計、開發
●車齒加工刀具（捷太格特JTEKT原創開發）
基于捷太格特JTEKT獨創的車齒創生理論確立的加工刀具形狀
?、诟呔然夹g(shù)
（1）采用捷太格特JTEKT原創的硬軌技術（GII導軌）
●高剛性與高衰減、低摩擦的兩全其美，實現控制切削振動、保持高度的跟進性
●控制由于Z軸移動造成的上浮量，提高了軌跡精度（齒向精度）
（2）通過熱容量平衡設計控制直角變化實現加工精度穩定化

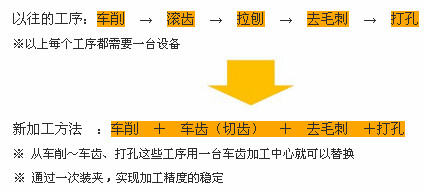

③齒輪加工工序在一臺設備上集約
?、芙萏裉豃TEKT原創CNC系統：搭載TOYOPUC-GC70
（1）自動編程功能
通過齒輪規格數據、工具數據切削條件的畫面輸入，進行簡單編程
?。?）通過主軸和工件軸的高速同時控制，實現高精度的車齒加工

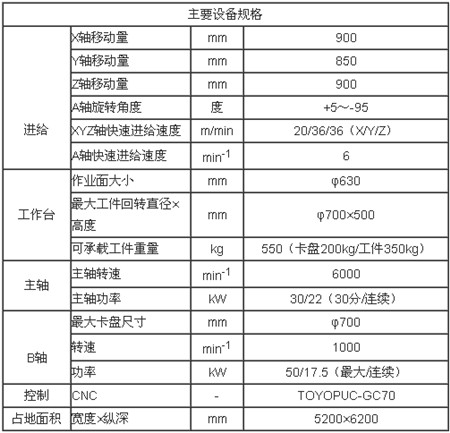

2.設備規格
