簡易花盤角鐵式車床夾具的設計與應用
2016-12-30 來源:秦嶺特種電氣有限責任公司 作者:陳繼昌
摘要:本文介紹了一種簡易花盤角鐵式車床夾具,該夾具采用雞心卡箍的壓緊方式,該夾具結構簡單、外形輪廓小、制造容易且操作方便。
1. 問題的提出
某產品零件彎管接頭是鍛件毛坯,頭部M10—6h外螺紋和φ 8mm環形槽如圖1所示。以往z工該螺紋是在車床上通過四爪單動卡盤找正后,車螺紋和環形槽,既費時又費力,加工位置精度不穩定,需要經驗豐富的老師傅來完成,這種情況制約了生產周期和產能的提升。為解決生產中這一瓶頸問題,設計了一套車床夾具,以完成外螺紋和環形槽的加工。
2. 車床夾具的結構及工作原理
彎管接頭車外螺紋和環形槽, 常采用花盤角鐵式車床夾具,采用的壓緊方式為兩邊壓板壓緊,使夾具體輪廓尺寸變大,制造需要專業工裝廠生產,且生產周期長,難以滿足生產需要。在這種情況下,大膽采用磨床夾緊工具雞心卡箍,使夾具體輪廓尺寸明顯變小,制造容易,一般機加車間均能制造,解決了生產需要。

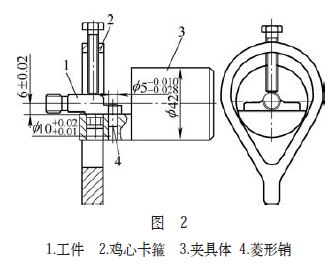

簡易花盤角鐵式車床夾具如圖2所示,夾具體是在φ 42mm圓柱體銑一臺階,保證臺階面與圓柱體中心偏離(6±0.02)mm,符合零件底面與螺紋中心的要求; 再以φ 5 -0.010-0.028mm菱形銷及φ 1 0 +0.02+0.01m m 孔與彎管接頭中φ10 -0-0.025mm及φ5mm孔定位,其中彎管接頭3個φ 5mm孔中用于定位的φ 5mm孔按φ 5+0.05+0 mm加工;最后用雞心卡箍將彎管接頭壓緊在夾具體臺階面上, 車M10—6h外螺紋和φ 8mm環形槽,使其尺寸符合圖樣要求。
3. 結語
該車床夾具結構簡單、制造成本低且使用效果好,降低了對操作人員的技術要求,對其他類似零件的生產具有借鑒作用。
