普通車床用高精度回轉方刀架術

2017-2-8 來源：中原工學院作者：陳劍勇饒蘭花

摘要：為了解決普通車床批量加工高精度零件時定刀和換刀無法同時進行的難題。設計了一種高精度回轉方刀架；介紹了高精度方刀架的工作原理、組成結構和調整使用方法。實際應用表明：車床一次裝夾精確定位換刀的回轉定位精度為O．∞6 5咖。可以保證臺階孔和臺階外圓較高的尺寸精度和形位公差。該刀架調整方便、成本低、加工精度高。為普通車床非數控化改造提供了一種低成本通用部件。

關鍵詞：普通車床；方刀架；加工精度；精確定位；通用部件

對普通機床進行數控化改造，是目前不少企業為提高普通機床加工能力和加工水平所采用的一種主要手段。然而，與購買新機床相比，雖然普通機床的數控化改造可以節省大約一半的費用舊J，但對于普通機床保有量較大的老企業來說仍具有較大的資金壓力，而無法大面積開展；尤其是對于一些中小企業則同時還面臨技術水平、配套條件以及產品特征等生產條件的制約。因此，根據自身條件，對普通機床的部分關鍵部件進行單獨技術改造，以提高生產能力和產品質量，是一條低成本、見效快的可行之路。

本文對普通車床的回轉方刀架進行了研究，設計了一種高精度回轉方刀架，其回轉定位精度為0．006 5mm，解決了普通車床批量加工高精度零件時定刀和換刀無法同時進行的難題，可以大幅度提高生產效率和加工精度，且成本更低。

1.普通回轉方刀架的工作原理

普通車床一般都使用方刀架，刀架作為車床的重要配置，在機床運行工作中起著至關重要的作用，回轉刀架必須具有良好的強度和剛度，以承受粗加工的切削力，同時要保證回轉刀架在每次轉位的重復定位精度。普通回轉方刀架是依據機械螺母升降轉位的工作原理制成的舊J。以c6132型普通車床的方刀架為例，刀架回轉速度快，結構緊湊，剛性好，換刀便捷，但加工復位精度不高。

刀架工作過程可分為刀架松開、刀架轉位、刀架定位和刀架壓緊等幾個步驟。刀架松開后，以900為單位手動逆時針旋轉方刀架，刀架底部有凹槽，轉位到大致位置，拖板孔內彈簧帶動鋼珠向上彈人刀架凹槽，發出聲音，同時順時針旋轉方刀架，有銷子實現限位，從而達到刀架定位的目的。

2.高精度回轉方刀架的工作原理

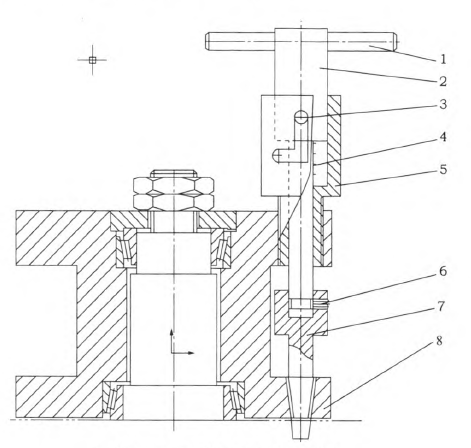

筆者設計一種高精度回轉方刀架，它在方刀架上安裝有兩個圓錐滾子軸承，利用圓錐銷精確定位裝置¨j，能快速實現：定位一鎖緊一松開一復位一回轉900的動作循環。重復定位精度高，從而保證了刀具的回轉精度。

鎖緊螺紋套5旋轉至鎖緊狀態，然后，使用扳手順時針鎖緊雙螺母即可實現刀架鎖緊。
