伊斯卡推出銑刀--LOGIQ系列
2018-10-24 來源:伊斯卡 作者:-

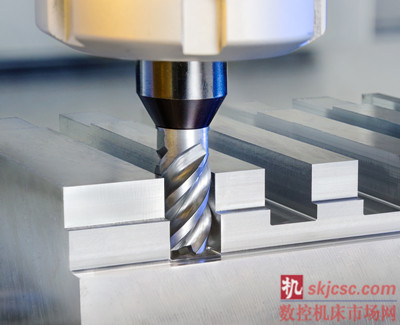

一、 長徑比達1.5xD的長刃變形金剛銑刀頭(LOGIQ系列)
基于多年來在變形金剛銑刀頭上累積的成功經驗,伊斯卡通過提高銑刀頭切削刃長徑比將切削深度從0.7xD 提高到 1.5xD。

標準銑刀頭直徑范圍為8-25mm,長徑比均為1.5xD,設計用于方肩銑的粗銑、半精銑及精銑加工,具備坡走銑能力:銑刀頭MM EC-CF-Z7/9-1.5xD帶7-9個齒,具有不等齒距、不等螺旋角及不等刀尖圓角半徑;銑刀頭MM EC-CF-Z4-1.5xD帶不等齒距,用于粗銑及精銑加工具有防振降噪效應,具有高金屬去除率;銑刀頭MM ERS-1.5xD帶分屑槽設計,專用于粗銑加工,具有高金屬去除率。

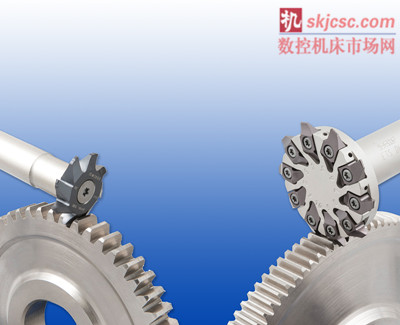

二、為齒輪銑削加工提供兩種全新解決方案(LOGIQ系列)
伊斯卡為齒輪銑削提供了全新的解決方案,一種為整體硬質合金銑刀頭,另一種為裝夾立裝銑刀片的齒輪銑刀。

T-GEAR硬質合金銑刀頭
伊斯卡通過增補T-GEAR齒輪齒廓銑刀頭拓展了T-型槽銑刀的應用,使得T-SLOT系列應用范圍更廣泛,具有更高的通用性,帶來更高收益。
全新的齒輪銑刀頭SD D32-M…-SP15,設計用于銑削加工依據DIN 3972 II標準的漸開線齒輪齒廓,模數范圍為1.00-2.00。銑刀頭名義直徑為32mm,8齒,采用T-型槽銑刀(T-SLOT)花鍵定位槽連接至標準T-SLOT SD刀桿,花鍵定位槽尺寸為SP15。T-GEAR銑刀頭憑借其高性能得以實現高效漸開線齒輪齒廓銑削加工。
MODUGEAR齒輪銑刀
伊斯卡推薦采用可轉位齒輪銑刀MODUGEAR銑削齒輪齒廓,立裝夾持可轉位銑刀片實現更高效、更經濟、更高生產率的齒輪銑削加工。
新式ETS D63-M1-1.75-W25-C盤式齒輪銑刀采用削平柄設計,冷卻液流經內冷卻通孔直達每一切削刃。銑刀體能夾持10個立裝刀片,用于加工模數范圍為1.00-1.75的齒輪。銑刀片LNET 18-M1.50-NO3-C IC908設計用于銑削加工依據DIN 3972 II標準的漸開線齒輪齒廓,模數為1.5,齒數為17-20的齒輪。

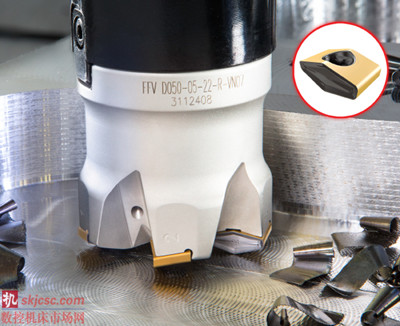

三、 全新大進給銑刀TANG-4-FEED(LOGIQ系列)
伊斯卡推出套式大進給銑刀TANG-4-FEED,立裝夾持帶4個切削刃的菱形銑刀片。新銑刀設計用于諸如模具工業及通用機械行業型腔的粗銑加工。

銑刀帶16°主偏角,編程半徑為R2.8 mm,刀片楔形夾持更強固,具有坡走銑及側銑加工能力,小的切入角使得金屬去除率高,在小切深下實現高工作臺進給。冷卻液流經內冷卻通孔高效直達切削區域,刀片涂層表面光滑使得排屑流暢,并保護刀片具有更高的耐腐蝕性及耐磨損性。
提供套式銑刀體FFV D…-R-VN07,直徑范圍為40-100mm,最大切削深度達1.5mm。全新的立裝銑刀片FF VNMT…提供兩種切削刃,用于優化對各種工程材料的加工:后綴為“ER”的刀片用于通用型銑削加工;后綴為“ETR”的刀片切削刃口更強固,適用于斷續銑削及惡劣加工條件下。主要應用領域為曲面及陡峭立面的粗銑及半精銑加工,也能用于向上及向下坡走銑。
