一種小直徑刀具輔助水平夾持裝置

2024-5-22 來源：- 作者：-

摘要：根據小直徑刀具的研磨加工夾持要求，研制了一種小直徑刀具輔助水平夾持裝置，解決了夾持研磨小直徑刀具時，容易產生的夾持力不穩定、夾持力難控、刀具歪斜、刀具彎曲變形等難題，詳細介紹了此夾持裝置的結構設計和工作原理。

關鍵詞：小直徑刀具；輔助；水平；夾持

如圖 1 所示，小直徑刀具的材料為高速鋼或硬質合金，刀刃部分直徑很小（?0.1～1.0 mm），長度可達 20 mm，需研磨刀具尖部的主刀面和副刀面，產品批量大、精度要求高。實際生產中通常使用彈性筒夾對小直徑刀具柄部進行夾持[1]。使用常用的彈性筒夾夾持此類小直徑刀具時，由于刀具柄部的直徑和長度都較小，導致夾頭夾持刀具力不均勻，使得刀具伸出套筒部分容易產生歪斜，從而導致定位不準。此外，現有常用彈性筒夾的夾持力不容易控制，夾持力過大，則容易產生夾持損傷；夾持力過小，則刀具易于歪斜及松脫。最后，如果只對小直徑刀具柄部進行夾持，因小直徑刀具強度和硬度的不足，對刀具尖部的主副刀面進行研磨時，由于磨削力的不平衡作用，刀具將產生彎曲變形[2]。這些都將嚴重影響刀具研磨的質量及效率。如何解決上述問題，研制能高效穩定地夾持此類小直徑刀具的夾持裝置[3]，是筆者公司亟需解決的技術難題。需要解決的主要技術問題有：（1）因筆者公司產品種類規格多，須能通過更換不同規格的夾持工具，適應各種規格的刀具夾持。（2）小直徑刀具容易夾傷或松弛歪斜，須能提供合理平穩的夾持力和精準的定位。（3）此輔助裝夾機構采用了水平裝夾的方式，上下料時，為避免發生干涉，須將水平夾持件在垂直方向錯開。

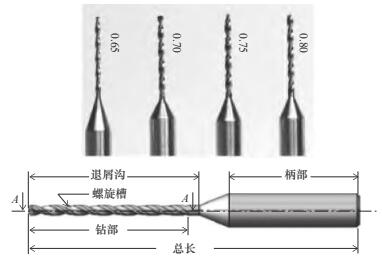

圖 1 小直徑刀具圖

1、小直徑刀具輔助夾持裝置的結構

針對上述問題，筆者公司研制了一種小直徑刀具輔助夾持裝置。輔助夾持裝置實物圖如圖 2 所示，輔助水平夾持小直徑刀具示意圖如圖 3 所示，輔助夾持裝置圖如圖 4 所示。

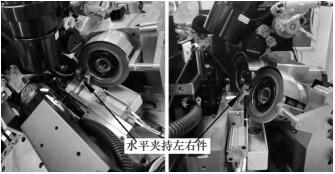

圖 2 小直徑刀具輔助夾持裝置實物圖

圖 3 輔助水平夾持小直徑刀具示意圖

如圖 4 所示，此輔助夾持裝置主要由安裝板 10、左夾件 8、右夾件 7 及刀具驅動件、撥件等 5 部分組成。左夾件 8 轉動連接于安裝板 10，右夾件 7 轉動連接左夾件 8，左夾件 8 的轉動中心軸與右夾件7 的轉動中心軸重合，左、右夾件配合用于夾持刀具；撥件包括本體 4、第一凸柱 5、第二凸柱 6 及第三凸柱 3，第一凸柱 5 及第二凸柱 6 均設于本體4 的同側，本體 4 轉動連接于安裝板 10；刀具驅動件設于安裝板 10 并驅動撥件擺動，第一凸柱 5 驅動右夾件 7 擺動，第二凸柱 6 驅動左夾件 8 擺動，

左、右夾件的擺動方向相反。

圖 4 輔助夾持裝置圖

此輔助夾持裝置的結構設計具有以下特點：

（1）采用左、右夾件由同一動力源和同一傳動機構控制的結構，有效保證了穩定可靠平衡的夾持力，滿足小直徑刀具在研磨過程中的夾持力均勻平衡、夾持牢固等要求。

①左、右夾件均設有連接通孔，軸連接件依次穿過兩連接通孔后與安裝板 10 固定連接。左夾件8 靠近安裝板 10，軸連接件與兩連接通孔均間隙設置，使得左、右夾件均呈轉動狀態。②右夾件 7 設有第四凸柱 14，第四凸柱 14 與第一凸柱 5 抵觸，第四凸柱 14 的設置方式，方便第一凸柱 5 驅動右夾件 7 同向轉動；左夾件 8 設有第五凸柱 13，第二凸柱 6 驅動第五凸柱 13 擺動，通過第五凸柱 13 與第二凸柱 6 之間的摩擦力，使得第五凸柱 13 轉動，同步帶動左夾件 8 反向轉動。③撥件的本體 4 大致呈三角狀平板結構，第一凸柱 5 及第二凸柱 6 分別安裝于本體 4 的角部位置，當待加工的刀具輸送至夾持裝置工位時，刀具驅動件驅動撥件轉動，第一凸柱 5 及第二凸柱 6 同步轉動，第一凸柱 5 驅動右夾件 7 同向轉動，第二凸柱6 驅動左夾件 8 反向轉動，使得左、右夾件的夾頭部靠近或遠離，實現夾緊或松開刀具的目的，且夾緊力相同。

（2）刀具驅動件采用氣缸、斜面等結構，提供穩定可靠且可調節的夾持力，確保了夾持運動的穩定性和可控性，滿足小直徑刀具在研磨過程中的夾持力適中、夾持穩定等要求。

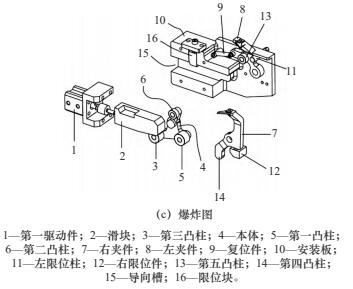

圖 4b 中，滑塊 2 的下側壁設有斜面，斜面與撥件上的第三凸柱 3 抵觸，驅動第三凸柱 3 運動，即實現撥件的同步擺動，結構簡單，動作穩定可靠。圖 4c 中，安裝板 10 還包括導向槽 15，刀具驅動件包括設于安裝板 10 的第一驅動件 1 和滑動連接于導向槽 15 的滑塊 2，第一驅動件 1 驅動滑塊 2 運動，滑塊 2 驅動撥件擺動，刀具驅動件為氣缸結構，滑塊 2 沿導向槽 15 往返運動，確保滑塊2 運動方向的穩定性，確保生產的可控性。

（3）采用限位塊、限位柱等結構，控制左、右夾件轉動張合角度，滿足不同規格直徑的刀具夾持需要。

①安裝板 10 設有限位塊 16，滑塊 2 設有缺口，缺口的寬度大于限位塊 16 的寬度，限位塊 16 突伸入缺口內，限位塊 16 的設置使得滑塊 2 在預設范圍內運動，從而控制左、右夾件的轉動角度。②左限位柱 11 和右限位件 12 使得左、右夾件的轉動角度進一步可控。左限位柱 11 設于安裝板10，設于左、右夾件之間并靠近左夾件 8 設置，用于限制左夾件 8 的轉動角度；右限位件 12 包括固定塊及彈性件，固定塊設于安裝板 10，彈性件的兩端分別與固定塊和右夾件 7 連接，右限位件 12 遠離右夾件 7 的夾頭部，用于控制右夾件 7 的轉動角度。

（4）夾持組件還設有復位裝置，滿足重復夾持要求。復位件 9 的一端與安裝板 10 固定連接，另一端與左夾件 8 連接，復位件 9 為彈簧結構[4]，確保左夾件 8 能順利復位；同理，右限位件 12 上的彈性件則確保右夾件 7 能順利復位。

（5）采用左、右夾件在垂直方向上反向旋轉擺動張合結構，上下料時，將水平夾持件在垂直方向錯開，避免了上下料時發生干涉。

2、小直徑刀具輔助夾持裝置的工作原理

如圖 4a 和圖 4b 所示，初始狀態下，左夾件 8和右夾件 7 分別在彈簧復位件 9 和右限位件 12 上的彈性件的作用下，處于松開狀態，張開的角度分別由左限位柱 11 和右限位件 12 決定。第一驅動件1 在氣缸的作用下，通過連接軸驅動滑塊 2 沿著導向槽 15 向前運動，滑塊 2 通過前端的斜面驅動第三凸柱 3 沿著中心軸逆時針轉動，同時帶動同屬撥件上的第一凸柱 5 和第二凸柱 6 也都沿著中心軸逆時針同步轉動。

第一凸柱 5 驅動右夾件 7 上的第四凸柱 14 沿著中心軸順時針同步轉動，從而帶動右夾件 7 的夾頭部向逆時針即夾緊方向轉動。同時，第二凸柱 6驅動左夾件 8 上的第五凸柱 13 沿著中心軸順時針同步轉動，從而帶動左夾件 8 的夾頭部也向順時針即夾緊方向轉動。

這樣通過左夾件 8 和右夾件 7 的反向同步轉動，使得雙方夾頭部互相靠近，從而實現夾緊刀具的目的。且因?yàn)樽笥見A件的夾持運動和夾持力都來自同一動力源和同一傳動機構，從而實現了左右夾持運動和夾持力的平衡，受力均勻，夾持穩定，夾持力適中[5]。

3、結語

此裝置設計巧妙，特別適合于小直徑刀具的輔助夾持。研磨加工小直徑刀具時，能根據刀具長度移動到需要進行夾持刀具的準確位置，有效保證了夾頭位置的精確。采用左右夾件由同一動力源和同一傳動機構控制的結構，有效保證了穩定可靠平衡的夾持力，滿足小直徑刀具在研磨過程中的無損傷、牢固夾持要求，為研磨砂輪對刀定位、研磨精度檢測和研磨加工提供可靠夾持及精度位置保證。解決了夾持研磨小直徑刀具時，容易產生的夾持刀不均勻、夾持力難控、刀具歪斜以及刀具彎曲變形等難題[6]。實際生產中，經檢測，采用此刀具輔助夾持裝置后，上下料重復定位精度達到±0.02 mm，研磨良率達到 98% 以上。目前，此刀具輔助夾持裝置已在筆者公司及相關客戶公司大規模使用，大大提高了產品精度，降了生產成本，創造了可觀的經濟效益。
