       摘要: 大型數控旋風銑床一般加工工件較長，使用頭架頂尖和尾架頂尖裝夾工件后工件會中間下垂。為了提高加工精度，減小工件下垂，需要幾個中心架給工件提供支撐。在銑削工件的過程中，根據銑削拖板在不同的位置，需要中心架向上移動支撐工件，向下移動讓過拖板。西門子840D SL 數控系統多通道功能可以很好地解決銑削的拖板和中心架同時移動控制的需求。以數控旋風銑床中的具體應用為例，詳細介紹了西門子系統多通道功能的設置，以及工件多點支撐控制的設計和調試方法。


       近年來國內大規格滾珠絲杠需求正迅速增長，普通的磨削技術已不能滿足高效綠色加工。螺紋旋風硬銑削技術可以對硬度62HＲC 的滾珠絲杠和螺母進行硬銑削，免去熱處理和磨削工序，滿足精密高效加工，是目前精密螺紋高效制造發展起來的新工藝、新方法［1 － 4］。螺紋的旋風銑削是由安裝在刀盤上的多把刀具，借助于刀盤繞工件高速旋轉和工件同向慢速轉動來完成工件加工的高速銑削方法。旋風銑削切削力小，工件變形小，加工后的零件具有較高的精度和表面粗糙度。加工后的切屑帶走絕大部分熱量，工件溫升低，熱變形小，可以不用切削液實現干切削，使這一新工藝邁入高速綠色制造領域［5 － 6］。

      針對長規格滾珠絲杠裝夾時工件中間下垂會影響工件加工精度的問題，需要使用多個中心架給工件提供支撐。在銑削工件的過程中，拖板移動接近中心架的位置時，需要中心架向下移動，拖板才能通過。拖板移動過了中心架的位置后，需要中心架向上移動支撐工件。西門子840D SL 系統多通道功能可以很好地解決銑削時拖板和中心架同時移動控制的需求［7 － 8］。

      1 、數控旋風銑床基本結構及工作原理

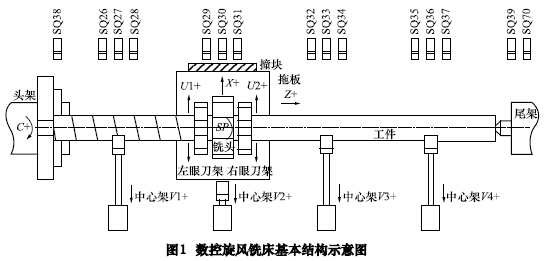

      HJ092 ×80 為筆者公司生產的8 m 數控旋風銑床，使用西門子840D SL 系統。此系統可靠性高，開放性好，用戶可根據自己的要求進行二次開發。系統控制10個數控軸，軸基本位置及工作原理示意圖如圖1 所示。X 為銑頭橫向進給運動; Z 為銑頭縱向運動; C 為頭架主軸旋轉運動; U1 為左跟刀架松開夾緊運動; U2為右跟刀架松開夾緊運動; V1、V2、V3、V4 分別為4 個中心架垂直升降運動; SP 為銑頭主軸旋轉運動。機床的螺紋銑削運動是由頭架主軸旋轉和旋風銑頭拖板的縱向移動聯動來實現。在銑削過程中，C 軸轉360°，Z軸走一個螺距，切削過程中必須保證嚴格的聯動關系。旋風銑頭拖板縱向運動配置高精度光柵尺，頭架主軸旋轉配置高精度角度編碼器，實現全閉環位置反饋，用來進一步提高工件的銑削加工精度。

      4 個中心架通過上、下移動V 型支撐塊實現托起、釋放工件的動作。在工件銑削過程中，在Z、C 聯動的同時，根據拖板在不同的位置，需要中心架向上移動支撐工件，向下移動讓過拖板。故需要系統設置兩個通道，分別控制工件銑削、工件支撐運動。拖板的移動由通道1 中的程序控制，拖板的移動與工件的旋轉插補，形成螺旋運動。中心架的移動由通道2 的程序控制，4個中心架由安裝在機床床身上的感應開關發出信號，由PLC 程序選擇分別調用與4 個中心架對應的向上托起或向下釋放程序。

       2 、機床軸及雙通道的設置

      X、Z 、C、SP 軸分配在通道1，U1、U2、V1、V2、V3、V4分配在通道2，X、Z 、U1、U2、V1、V2、V3、V4 在機床數據中設為直線軸，X、Z 設為幾何軸，C 設為旋轉軸，SP 設為主軸。該機床設為雙通道，目的是可以同時運行銑削程序和工件支撐程序。具體系統參數設置如下:

( 1) 通用參數設定
10000 AXCONF_MACHAX_NAME_TAB［0; 1; 2;
3; 4; 5; 6; 7; 8; 9］: X1; Z1; C1; U1; U2; V1; V2; V3; V4;
SP1 ( 機床軸名稱)
10010 ASSIGN_CHAN_TO_MODE_GＲOUP ［0］: 1有效通道)
10010 ASSIGN_CHAN_TO_MODE_GＲOUP ［1］: 1
( 有效通道)
19200 ON_NUM_CHANNELS: 2
( 選項數據，訂貨時選此功能才能激活)
( 2) 通道CH1 參數設定
20050 AXCONF_GEOAX_ASSIGN_TAB［0; 1; 2］:
1; 2; 0 ( 定義幾何軸)
20060 AXCONF_GEOAX_NAME_TAB［0; 1］: X; Z
( 幾何軸名稱)
20070 AXCONF_MACHAX_USED［0; 1; 2; 3］: 1;
2; 3; 10 ( 通道顯示軸號)
20080 AXCONF_CHANAX_NAME_TAB［0; 1; 2;
3］: X; Z; C; SP ( 通道軸名稱)
( 3) 通道CH2 參數設定
20050 AXCONF_GEOAX_ASSIGN_TAB［0; 1; 2］:
0; 0; 0 ( 定義幾何軸)
20070 AXCONF _MACHAX _USED［0; 1; 2; 3; 4;
5］: 4; 5; 6; 7; 8; 9 ( 通道顯示軸號)
20080 AXCONF_CHANAX_NAME_TAB［0; 1; 2; 3;
4; 5］: U1; U2; V1; V2; V3; V4 ( 通道軸名稱)


      3 、工件多點支撐控制方法


      3． 1 控制描述


      如圖1，由感應開關SQ29、SQ30、SQ31 控制中心架2 托起、釋放工件的動作。拖板由通道1 程序控制從頭架向尾架移動時，撞塊先感應開關SQ29，由PLC選擇控制通道2 程序“LV2_DOWN”啟動，中心架2 向下移動到最低點。當撞塊感應開關SQ30 時，系統檢查中心架2 是否到最低位置。如果到達最低位置，拖板正常移動; 如果沒有到達最低位置，系統報警并停止拖板移動，保證安全。拖板繼續移動，當撞塊全部脫離開關SQ29、SQ30、SQ31 時，拖板已經移過了中心架2。

      由PLC 選擇控制通道2 程序“LV2_UP”啟動，中心架2 向上移動到支撐工件的位置。同理，當拖板從尾架向頭架移動時，撞塊先感應開關SQ31，由PLC 選擇控制通道2 程序“LV2_DOWN”啟動，中心架2 向下移動到最低點。當撞塊感應開關SQ30 時，系統檢查中心架2 是否到最低位置。當撞塊全部脫離開關SQ29、SQ30、SQ31 時，拖板已經移過了中心架2。由PLC 選擇控制通道2 程序“LV2_UP”啟動，中心架2 向上移動到支撐工件的位置。

      與中心架2 相似，由感應開關SQ26、SQ27、SQ28控制中心架1 托起、釋放工件的動作; 感應開關SQ32、SQ33、SQ34 控制中心架3 托起、釋放工件的動作。感應開關SQ35、SQ36、SQ37 控制中心架4 托起、釋放工件的動作。


      3． 2 部分PLC 程序

Network 1:
A DB11． DBX 6． 0
AN DB22． DBX 35． 0
A " － LZ_V2_DOWN"
A " + LZ_V2_DOWN"
A DB21． DBX 35． 0
A " V2_ＲEF"
S " V2_UP_S1"
Network 2:
O " ＲESET"
O " V2_UP_S2"
O " V2_UP_S3"
Ｒ " V2_UP_S1"
Network 3:
A(
A " V2_UP_S1"
= L 0． 0
BLD 103
A " ALL ON"
JNB _001
CALL " PI_SEＲV" ，" V2_UP_DATA"
Ｒeq : = L0． 0
PIService: = " PI" ． SELECT
Unit : = 2
Addr1 : = DB130． DBX612． 0
Addr2 : = DB130． DBX646． 0
Error : = " V2_UP_S2"
Done : = " V2_UP_S3"
State : = " V2_UP_S"
_001: A BＲ
)
A " V2_UP_S3"
S " C2_PＲOGＲAM"
S " V2_UP_S4"
Network 4:
A DB11． DBX 6． 0
AN DB22． DBX 35． 0
AN " V2_N"
AN " C2_PＲOGＲAM"
A(
ON " － LZ_V2_DOWN"
ON " + LZ_V2_DOWN"
)
AN " V2_ＲEF"
A DB21． DBX 35． 0
S " V2_DOWN_S1"
Network 5:
O " ＲESET"
O " V2_DOWN_S2"
O " V2_DOWN_S3"
Ｒ " V2_DOWN_S1"
Network 6:
A(
A " V2_DOWN_S1"
= L 0． 0
BLD 103
A " ALL ON"
JNB _002
CALL " PI_SEＲV" ，" V2_DOWN_DATA"
Ｒeq : = L0． 0
PIService: = " PI" ． SELECT
Unit : = 2
Addr1 : = DB130． DBX680． 0
Addr2 : = DB130． DBX714． 0
Error : = " V2_DOWN_S2"
Done : = " V2_DOWN_S3"
State : = " V2_DOWN_S"
_002: A BＲ
)
A " V2_DOWN_S3"
S " C2_PＲOGＲAM"
S " V2_DOWN_S4"

      3． 3 中心架支撐時的坐標調整

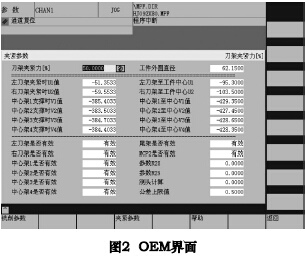

      通過調整工件外圓直徑，來自動計算中心架支撐時的坐標。中心架參數OEM 界面如圖2 所示。

      3． 4 中心架2 向下移動程序“LV2_DOWN”

G91 G53 G01 V2 = 1 F1000
G00 G90 V2 = 0
M30

      3． 5 中心架2 向上移動程序“LV2_UP”

G90 G53 G00 V2 = Ｒ5 + 2
G01 V2 = Ｒ5 F500
M30

      其中Ｒ5 為中心架2 支撐時V2 的坐標，根據工件外圓直徑自動計算。

      4、 結語

      本控制方法利用西門子840D SL 系統功能，滿足了HJ092 × 80 數控旋風銑床加工要求。系統雙通道的采用，實現了工件銑削和工件支撐同時進行，滿足了拖板在不同的位置，中心架需要向上移動支撐工件和向下移動讓過拖板的要求。該控制方法的采用，提高了銑床加工的尺寸精度和螺距精度，解決了旋風銑床的關鍵性問題。HJ092 × 80 數控旋風銑床經過幾年的運行，本文所述功能均安全可靠，滿足了該機床的設計要求。數控旋風銑床總體使用效果良好。
