車床上加工孔系的工藝裝備
2017-4-6 來源：江蘇清拖農業裝備有限公司 作者：朱海燕，李軍
摘要：文章介紹了一種在車床上使用工藝裝備加工孔系的加工方法，通過設計和調試，此工裝保證了孔系的加工精度及要求。
關鍵詞：車床；工藝裝備；孔系
對于具有孔系的零件來說，特別是精度要求高的，多在鏜床上或專機上加工，對于一般的零件，多采用鉆、鉸的工藝方案來加工制造，就工藝成本來講，盡量安排在普通設備上加工，如普通車床、鉆床等，這樣才能使加工制造成本最低。
1.本工件在此工裝的加工

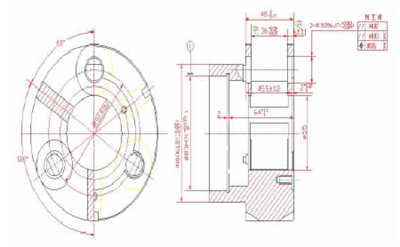

如圖 1 所示，它是某農業機械上的一個零件，其主要尺寸及形位公差要求如圖。
圖 1 零件的主要尺寸及形位公差要求示意圖

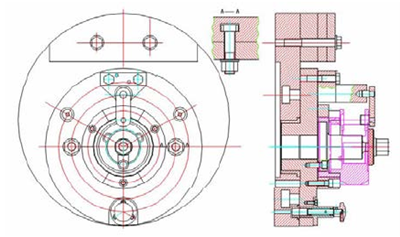

對于其上的孔系 3-φ19.056J7（+0.012-0.009）的加工就有較高的要求，當然，利用數控鏜床或在加工中心上加工 3 個孔，也不失為一種好方法，但其加工成本就會增加。因此為了更好地利用普通車床，減小鏜床的負荷，并降低加工成本，設計了一套用在車床上的工裝，以車床代替鏜床加工 3-φ19.056J7（+0.012-0.009），取得了很好的效果，同時也充分的利用了車床。工裝如圖 2 所示。該工裝由四部分組成：過渡連接盤部分、配重平衡部分、定位及夾緊部分、加工孔的粗定位部分。本工裝要求一次裝夾好工件后 ，通過分度裝置實現對3-φ19.056J7 孔的加工。
圖 2 車床的工藝裝備
2.本工件利用此工裝的加工方法
除 3-φ19.056J73 及 3 螺孔外其余均加工好，利用工裝加工前，粗鉆 3-φ19.056J7 至 3-φ17.5，加工時，先將工件按圖 2 所示裝在工裝上，利用粗定位塊，將工件定好位，再將工件、轉盤和工件緊固成一體。此時將錐形插銷松開使轉盤在過渡連接盤上定好位。最后將 T 型螺栓上的螺母旋緊使轉盤和過渡連接盤緊固成為一體?，F在拿去粗定位裝置，加工第一個孔。當第一個孔加工好后，將轉盤上的兩個緊固螺母松開，將插銷拔出，使轉盤旋轉一個角度（120°），再將緊固螺母旋緊即可加工此孔。按如此順序可以將三個孔加工好。
通過使用、分析、比較可得此工裝有三個優點：①利用車刀代替了鏜刀，從剛度上得到了很好的保證（因孔小，利用鏜床時，鏜桿較細，剛度較差）。②孔徑的尺寸在車床上易于控制，可以省去專用的粗、精鏜刀，降低了輔助成本。③利用工裝上的分度裝置進行分度，可以避免象鏜床的坐標輸入的失誤，同時降低了對操作工技術水平的要求。
3.本工裝在設計和調試中的技術要求
本工裝在設計和調試中的技術要求：①轉盤回轉中心與過渡連接盤偏心距精度要高。②轉盤的回轉中心孔與過渡連接盤之間采用小間隙配合（H6/h6）。③三個定位銷孔對回轉中心的位置精度要高。④整個工裝的動平衡要有嚴格的要求，因此，在工裝調試時，要對工裝的配重進行合理的配置，以使其在工作時轉動平穩。在本工裝中利用了粗定位裝置，可以使在車床上加工時孔的加工余量比較均勻，且使前一道工序的加工誤差能夠得到很好的矯正，誤差復映小，這樣就能更好地保證所加工孔的精度。利用本工裝通過批量生產的驗證，其各檢驗項目均達到圖紙設計要求，該裝備裝夾方便，加工質量穩定，且很好地利用了普通車床。
