車床上加工圓錐的一種方法
2017-5-8 來源：淮陰工學院 機械工程學院 作者：王順軍， 王玲
摘要：介紹在車床上利用增加齒輪的方法來改變刀具的進給方向，達到提高加工精度和改善勞動強度的目的。
關鍵詞：車床；掛輪；圓錐
0.引言
在普通車床上加工圓錐的方法很多，有轉動小拖板、偏移尾架法、成型車刀車削、機械靠模法等等。每一種方法都有其適用的加工范圍，各有優缺點。這里再介紹一種方法。
1.車削圓錐的加工和計算方法

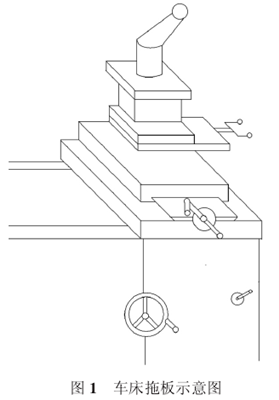

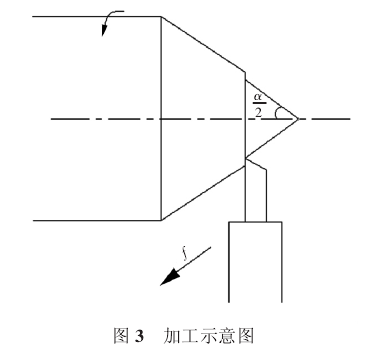

見圖 1，為車床拖板部分示意圖。首先卸去大、中拖板上的轉動手柄，將兩齒輪z1和 z4用鍵連接分別安裝于兩 轉 動 軸 上 。再加工一掛輪架，固定于兩拖 板 之 間 ，掛輪上的齒輪 z2和 z3用以連接大、中拖板上的齒輪，見圖 2，這樣，當大拖板向前移動時，通過齒輪間的相互帶動，中拖板也同時移動，刀具會沿著圓錐所需的角度方向運動。見圖 3，圓錐的斜度 α/2
的大小由齒輪的齒數來控制。用下列公式計算：
式中：d1為大拖板手輪轉動一圈刀具移動距離；d2為中拖板手輪轉動一圈刀具移動距離。

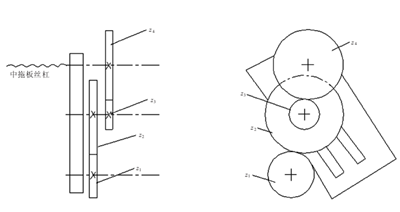

圖 2 掛輪示意圖
2.結語
此方法適用于圓錐角 度 α 在 40° 以 上 零件，對于工件較大，表面精度要求高的零件尤其適合。批量生產時，對于減少工作人員的勞動強度有著不可替代的作用。
