滾珠絲杠用高剛度固定支承牽拉機構的創新設計
2017-8-4 來源：常州機電職業技術學院 作者：孫春霞
摘要: 在高精度大型、重型數控機床上，用推力軸承 + 向心軸承 + 推力軸承組合，固定支承牽拉滾珠絲杠，給滾珠絲杠施加拉應力，補償絲杠熱變形，維持滾珠絲杠導程不變，從而保證機床精度穩定性。
關鍵詞: 固定支承; 牽拉機構; 軸承; 補償
滾珠絲杠常用向心軸承、推力軸承固定支承，支承寬度小、剛度低、抗振性差，直接影響機床的定位精度、重復定位精度。沒有牽拉預緊只有高剛度固定支承的滾珠絲杠，導程隨溫度變化敏感，精度穩定性差。
1.高剛度固定支承牽拉機構
高精度數控機床、特別是高精度大型、重型數控機床的滾珠絲杠，需要一種高剛度固定支承、牽拉補償滾珠絲杠熱變形的機構，來提高其穩定性。如圖 1 所示。
2.工作原理

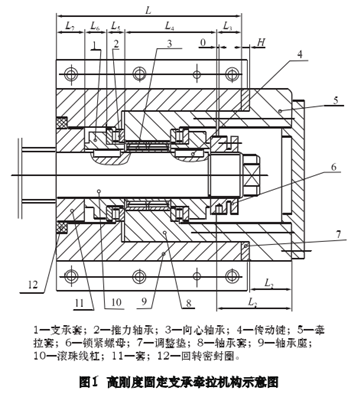

圖 1 所示為高剛度固定支承牽拉機構工作原理示意圖。圖中絲杠的上半部分、下半部分位置不同，分別表示機構間隙補償前、間隙補償后的情況。
本機構用推力軸承 + 向心軸承 + 推力軸承組合固定支承牽拉滾珠絲杠。
鎖緊螺母 6，依次推緊右側支承套、右側推力軸承、軸承套 8、左側推力軸承 2、左側支承套 1、套 11，頂死在滾珠絲杠 10 的軸階上，給兩個推力軸承適當預緊。
向心軸承 3 居中將徑向力傳遞到軸承套 8、軸承座 9，其寬度略小于軸承套 8 上的安裝通孔深度。
兩側布置的兩只推力軸承的固定圈，緊貼軸承套8 內安裝通孔的孔口端面，傳遞雙向軸向力，兩個推力軸承的轉動圈分別由兩只相同的支撐套、傳動鍵 4 與滾珠絲杠 10 一起轉動。
擰緊牽拉套 5 上的螺釘拉動軸承套 8，直至完全消除與牽拉套 8 間預留的間隙，即補償量 C，給滾珠絲杠 10 施加拉應力，補償絲杠熱變形。改變調整墊 7 的厚度 H 即可改變施加于滾珠絲杠的拉應力大小，保證機床精度穩定性。軸承座、軸承套上開有間隙潤滑油道，軸承與外界用回轉密封圈防塵，能有效延長壽命。
3.行程補償量的調整

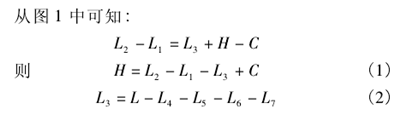

滾珠絲杠副本身制造的幾何誤差、絲杠副在傳動過程中的磨損以及絲杠副工作時溫度升高產生的軸隙，都會影響滾珠絲杠副的傳動精度和定位精度，因此，在高精度數控機床上，常采用行程補償量的方式消除絲杠、滾珠、螺母間的間隙，提高滾珠絲杠的剛度。在圖 1 中，C 為行程補償量; H 為調整墊 7 的厚度; L1、L2為牽拉套 5 的軸向長度; L3為鎖緊螺母 6 給兩個推力軸承預緊后，軸承套 8 右側端面到軸承座 9右側端面的軸向距離。從圖 1 中可知:
式中: C 可根據機床設計要求，按設計手冊進行相關計算獲得; L3也可在安裝中測得實際尺寸。由式( 1) 知，通過改變牽拉套 5 的軸向長度 L1、L2及調整墊 7 的厚度 H，可簡單方便地調整行程補償量。一般 L1、L2固定不變，僅調整 H，即可調整行程補償量 C。
4.結語
文中軸向和徑向高剛度固定支承牽拉機構，通過創新推力軸承 + 向心軸承 + 推力軸承組合設計結構，給滾珠絲杠施加拉應力，補償絲杠熱變形，維持滾珠絲杠導程不變，從而保證機床精度穩定性。該機構已獲得發明專利( CN1034234018) 。
