銑磨機主軸優化設計分析

2018-1-19 來源：暢河南工業職業 暢河南中暢南陽建設 作者：劉旸高志華徐樹青趙華清

摘要：以光學銑磨機主軸加工、裝配和維修為例，介紹加工、使用過程中所遇到的主要問題。依據長期維修跟蹤，得出更優化、更簡單的解決辦法，使得銑磨機主軸方便制造、使用和減少維修，降低成本，提高效率等方面，都有很大的提高。

關鍵詞：主軸；加工成本；精度；生產周期

　自２０世紀８０年代以來，全球光電科學技術迅猛發展與進步，我國光學產品的加工設備研發也隨之發展起來。光學產品的精度要求越來越高，加工光學產品的加工機床精度也必然要得到提高，這就涉及到此類機床設備的關鍵零部件的加工和裝配精度的問題。其中，光學加工機床銑磨機的核心部件———高速旋轉主軸，其加工、裝配、使用壽命、維修在很大程度上對主軸精度都有很大的影響。

在光學行業所用的加工機床中，高速旋轉主軸的精度是該類機床的一個重要技術指標。其中，光學銑磨機主軸轉速高達９０００～１２０００ｒ／ｍｉｎ，要保證主軸高速旋轉的精度，首先要保證各個關鍵零件的精度；其次，也是人們常常容易忽略的，主軸的裝配。關鍵點就是要保證主軸、主軸軸承座等零件的形位公差—同軸度、垂直度，以及軸承安裝部位局部尺寸公差等；再加上合理的裝配工藝，才可以保證主軸部件的裝配精度。

現就光學銑磨機主軸的加工、裝配、維修過程中所出現的問題，對如何保證高精度主軸高速旋轉的精度和使用壽命等相關問題，進行探討和研究。具體對現有的加工、裝配工藝方法進行介紹和對比，以期得到更優化、更經濟、精度更高的加工裝配工藝和維修方法。

1　、現在的加工工藝和裝配方法

主要部件主軸、主軸軸承座以及主軸裝配圖如圖１—３。以下是零部件部分尺寸設計、裝配要點。

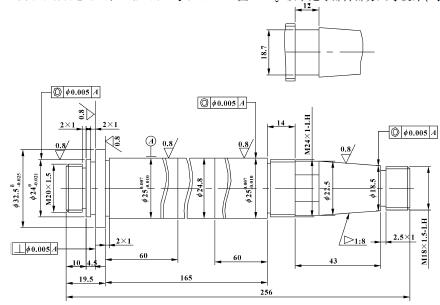

圖１　主軸

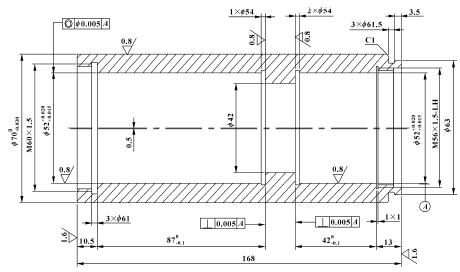

圖２　主軸軸承座

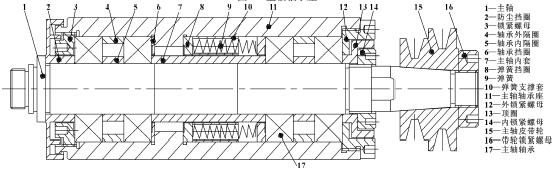

圖３　主軸部件

主軸和主軸軸承座安裝軸承位置的尺寸公差、形位公差比較高，目的要保證裝配后主軸的轉速達到９０００、１２０００ｒ／ｍｉｎ，并且運轉要靈活平穩，不應有不正常的尖叫聲和不規則的沖擊聲；在主軸軸承達到穩定溫度時，其溫度和溫升應符合機床規定的技術要求；主軸的徑向跳動和軸向竄動應符合機床精度標準的規定和圖紙要求。

為達到以上要求和裝配的方便，主軸和主軸軸承座的局部尺寸公差和形位公差標準比較嚴格，主軸尺寸公差在ＩＴ３級以上，主軸軸承座的尺寸公差為ＩＴ３級；同軸度公差在ＩＴ４級左右。這使得零件的加工難度增加，不利于加工，加工成本增大。

軸承的選用：（１）選用國產７２０５Ｃ級（Ｐ４）軸承，要求是正規大廠生產的，比如洛陽軸承研究所；軸承價位１１５元／套，若要求配對，要加價２０％左右；四套軸承，或兩兩配對的，價格在４６０～５８０元。（２）也可選用進口軸承７２０５Ｄ級（Ｐ５）來替代國產軸承；配對好的，一對大約４００元，兩對大概８００元左右。并配磨軸承內、外隔圈。

以上是主軸零部件加工、裝配過程中必須要做到的，目的是為了保證主軸部件的裝配精度。

在實際的生產中，大概有４～５年，此類加工、裝配的缺點是：

（１）加工難度和加工成本成倍增加；

（２）設備精度不穩定，用過一段時間后，調節比較頻繁，影響設備的有效使用率；（３）裝配效果比預想的要差些，轉動噪聲和溫升偏大，維修次數較多。

2、第一次改進優化設計

在現有的零部件設計、加工、裝配基礎上，近７年來，根據實際工作中遇到的各類問題，通過多次的整改、優化設計、維修，得出以下比較系統的、成熟的零部件設計方案。

具體的解決方案是：

（１）改變和軸承內、外圈相配套的主軸和主軸軸承座的公差配合，把其中過度或過盈配合變?yōu)榛瑒优浜?mdash;——間隙配合。具體要求：裝配零件清洗干凈，涂抹潤滑脂后，軸承內、外圈分別可以用手用力推或橡皮錘輕敲，即可順利完成和主軸、主軸軸承座的裝配。

（２）此銑磨機的床身，質量大約３８０ｋｇ，材料為ＨＴ２００，是該設備最大的零件，占該設備總質量的３／５以上，還是該設備所有零部件裝配的基礎件，在加工前一定要經過嚴格的時效處理。最好是自然失效，雖然時間長，資金占用偏大，但加工、裝配后效果好，裝配使用過程精度穩定不變；若采用人工時效回火，時間雖然比較短，但在加工過程中，不能在一個工廠、一個車間、一臺機床上加工完畢，一定要盡可能拉長床身各個工序間的加工地點和時間，最大限度地消除鑄件的應力，使得最終精加工后的尺寸精度保持穩定不變。

（３）選用７２０５Ｐ５級進口軸承，配對好的，替代國產的７２０５Ｐ４級軸承。根據配對軸承標示的游隙值，配磨軸承內、外隔圈，以保證配對軸承內外圈間隙的一致性，為調節主軸前后軸承的間隙做準備。

（４）潤滑脂選用國產的白色特種潤滑脂，８００ｇ，價格４０元上下。也可選用進口的潤滑脂，價格大概是此種潤滑脂的８～９倍。沒特殊要求，不推薦使用。根據近幾年的具體實施，做到以上４點，就可以保證合格的零件裝配后，達到設計的技術指標，保證有良好使用效果，基本避免前面所說的生產裝配后的三大缺點。

3、銑磨機主軸部件改用外購的電主軸

該設備零件數量偏多，絕大部分零件體積比較小，部分零件加工精度又比較高，加工和裝配費時費工，這些都大大增加了設備的成本，延長了整機的生產周期。

一般來講，現在與客戶簽訂的合同要求的交貨期都比較短，此時對于及時交貨來說，成本稍高點倒是次要的，加工周期倒是急需解決的第一難題，比較長的加工周期不利于在多變的市場中贏得客戶。

具體針對銑磨機主軸部件來說，高精度的零件，加工精度高，加工周期長，加工成本高；另外，該部件零件數量比較多，加工時間和周期自然就比較長。由圖３可以看到：自制件有１５個品種，除了軸承內、外隔圈，都為單件，不利于組織生產，并且部分零件的精度要求較高；２個常用件，主軸軸承（兩對共四套Ｐ５級進口軸承）和彈簧需外購。

另外，帶動主軸旋轉的部件和相關附件，自制件共有９個品種，組裝、固定后，用來固定、調整和保護電機（ＹＳ８０１２）。并由電機帶輪增速４倍左右，所以電機帶輪直徑偏大，須選用鑄鋁材料，并且要作動平衡試驗。

以上直接成本合計２３００～２４００元，且不包含人工的裝配調試成本。其中裝配中所用到的各種標準件暫忽略不計。

近十多年來，電主軸發展迅速，各項技術性能指標也日趨完善，這也為選擇電主軸準備了相應可靠的物質基礎。在此基礎上，通過反復調研、對比多個廠家、多個品種的產品性能指標，定做和主軸軸承座外部尺寸相符合、技術指標相當?shù)幕蚋叩碾娭鬏S，價格每套在２７００多元（當然價格低的有一千多元多的，高的有四、五千元的）；功率選１暢５ｋＷ，原設計的帶動電機ＹＳ８０１２功率０暢７５ｋＷ，功率應該足夠。現在，去掉銑磨機原設計主軸，換上外購的電主軸，已經陸續在近１０臺銑磨機上試用，時間近兩年，使用一切正常，還沒出現意外的問題，效果還算滿意。

更換為電主軸后，直接成本增加３００～４００元，加工周期基本就變?yōu)橥赓徶芷冢?時間更短、更省心，省去了主軸加工、裝配（銑磨機的加工裝配中的重點和難點），電機支架的加工、安裝等；加工和裝配周期的時間節約在９５％以上，能更好地和快速變化的市場對接。隨著時間的推移、實踐的檢驗，電主軸的設計采用應該是一種很好的設計思路和方法。

4、　結論

從以上３種方法使用效果來看，主軸的優化設計是一種成熟的加工裝配，解決了絕大多數問題，目前應用最廣泛；電主軸的采用，省去了大量繁瑣的工作，加工裝配周期優勢特別明顯，是很值得推廣的一種思路和方法。

在現代工業化的社會中，分工會更細化，做好、做精某一個或某一項工作才是未來的發展方向，協調、利用好社會上的各種優勢資源，為我所用，應該是一種好的思路和發展方向。不能小而全，那樣只會增加時間和成本，不利于工作的開展和推進，也不可能在工業化社會中長期立足。

推而廣之，在現代的工業化生產中，機床的生產和維修，要盡可能地去選用專業廠家已有的、現成的、成熟的零部件，利用別人的優勢，其結果往往是事半功倍。不要每樣?xùn)|西都立足自己加工制造，費時費工，效果還未必好。
