三維空間機械臂的動力學建模與仿真分析

2017-3-10 來源：山東科技大學 機械電子工程學院作者：吳良凱，王濤，王春麗，王洲，夏國

0 引言

三維空間助力機械臂是一個復雜的動力學系統，它由多個關節和多個運動構件組成，各關節與運動構件之間存在復雜的耦合關系。為了機械臂的結構設計以及控制系統的開發與優化，對機械臂進行動力學分析與研究是非常重要的。越來越多設計人員將虛擬樣機仿真作為機械系統研發的重要依據,相比傳統機械設計而言，節省了物理樣機的實驗時間以及材料，縮短了設計周期，提高了機械臂工作性能。目前動力學分析領域中的方法主要包括拉格朗日法、牛頓-歐拉法、高斯方法、凱恩法、旋量法等，ADAMS是一款以計算多體動力學為基礎的虛擬樣機仿真分析軟件，可以對虛擬機械系統進行靜力學、運動學和動力學進行仿真計算；本文以四自由度空間助力機械臂為研究對象，用Solid Works建立機械臂的裝配體，運用拉格朗日方法對機械臂進行動力學建模，并用ADAMS進行動力學分析，為機械臂實際物理樣機的結構優化和控制研究提供依據。

1 機械臂組成部分及坐標系的建立

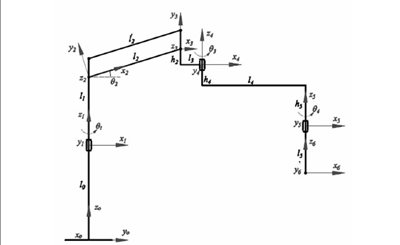

空間助力機械臂各個關節均為轉動連接，整個機構有底座、轉動平臺、平行臂、腕關節等組成。利用修正D-H法建立坐標系，三維空間助力機械臂的平面結構簡圖，如圖1所示。

圖1 機械劈平面機構簡圖

2 動力學方程的建立

2.1 連桿質心位置的求解

各連桿參數通過坐標轉換可得到桿1-5質心在定坐標系O-X0Y0Z0下的坐標值如式（1）-式（5）所示：

2.2 連桿動能和勢能的求解對質心坐標求導并代入動能公式，則各連桿動能為：

機械臂系統總動能為：Ek=Ek1+Ek2+Ek3+Ek4+Ek5。

假設地面為零勢能面，則各連桿勢能為:

機械臂系統總勢能為：Ep=Ep1+Ep2+Ep3+Ep4+Ep5。

綜上，拉格朗日函數L為L(zhǎng)=Ek—Ep。（8）

2.3 系統動力學方程的建立

對式（8）求偏導數并帶入第二類拉格朗日動力學公式，得到關節1、2、4的力矩為：

因關節3與關節2力矩大小相等，方向相反，故只計算關節2力矩即可，從而得到三維空間機械臂動力學方程為：

其中，

式中：D（q）為慣性矩陣，D（q）q為機械臂所受慣性力；H（q,q）為離心力與科氏力矩陣；G（q）為重力矩陣；τ為關節力矩矩陣。

3 ADAMS環境下動力學仿真

3.1 ADAMS動力學仿真環境設置

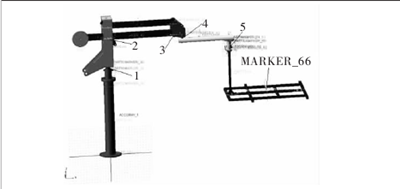

在Solid Works軟件中將裝配好的機械臂模型保存成與ADAMS的交互格式Parasolid，在ADAMS中，以實際物理樣機屬性為標準，對模型的各個構件進行編輯，賦予其材料、質量等屬性，便于仿真得到更加可靠的實驗結果。添加各運動副之間的約束和驅動，空間助力機械臂的ADAMS仿真模型如圖2所示。

圖2 機械臂的ADAMS仿真模型圖

3.2 ADAMS動力學仿真

末端MARKER_66添加驅動函數如下：

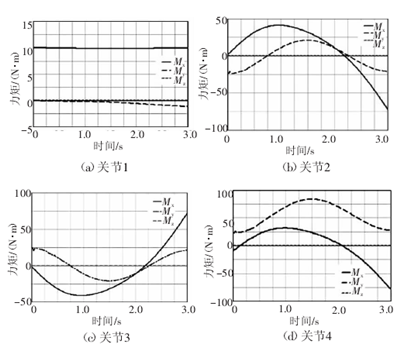

將驅動函數導入虛擬樣機的動力學模型中，利用ADAMS的測量功能，得到各轉動副關節驅動力矩的大小如圖3所示。

圖3 空間助力機械臂各關節力矩圖

4 結 語

對空間助力機械臂進行適當簡化，根據已知條件，運用拉格朗日方法建立空間助力機械臂的動力學理論模型，利用ADAMS進行動力學分析與研究，得到各個關節的力矩圖像，符合實際運動的要求，同時驗證了虛擬樣機仿真模型的合理性。為工業助力機械臂的結構設計和控制系統的開發與優化提供了依據，也為后續機械臂的動態特性及控制的研究打下基礎。
